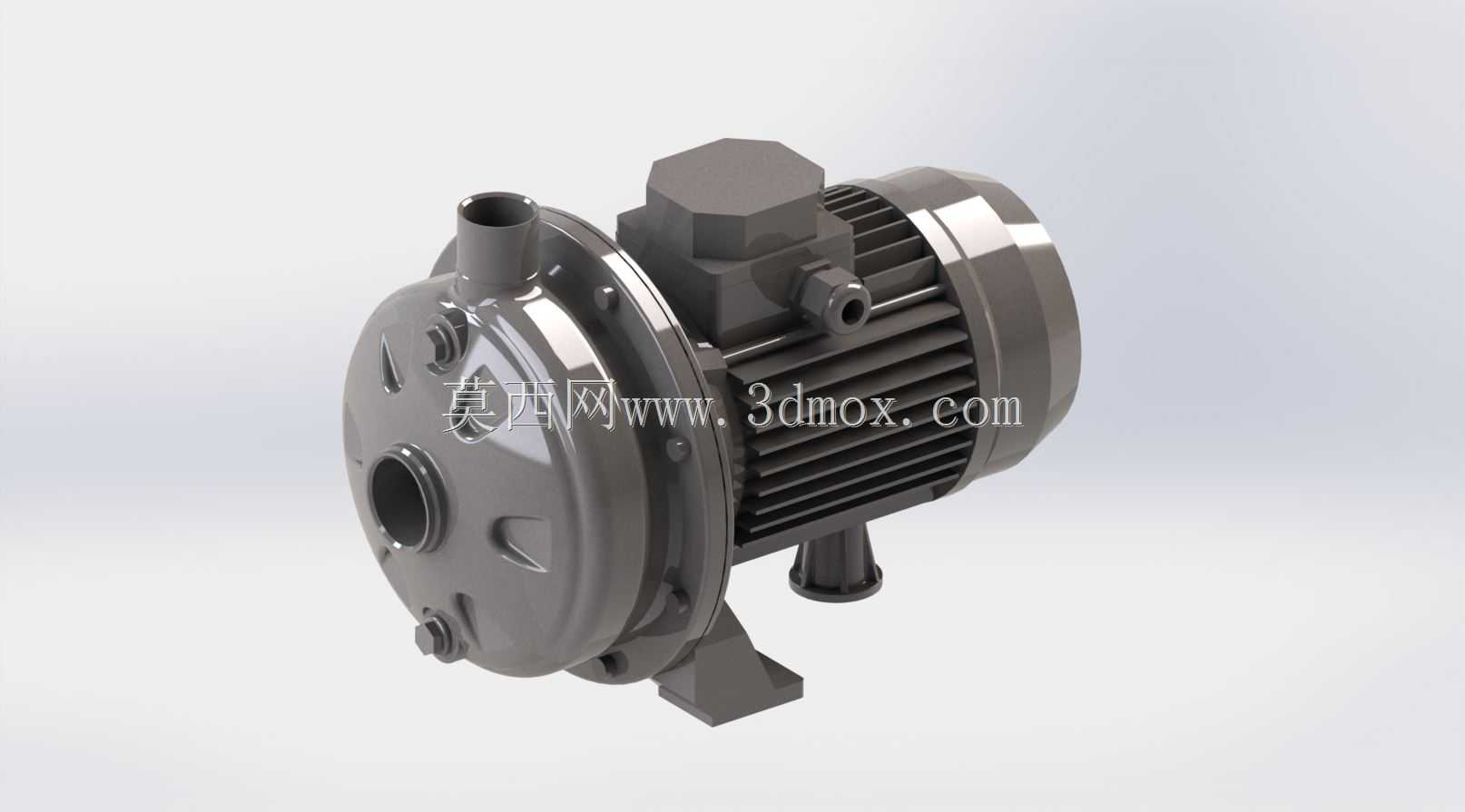

荏原CDX系列卧式单级离心泵三维结构

　　这款卧式单级离心泵的结构设计完全贴合民用与小型工业流体输送场景的实际需求，在楼宇供水增压、小型暖通循环、轻腐蚀流体输送、工业冷却循环等场景中，这类紧凑结构的离心泵是应用占比极高的通用流体设备。从结构布局来看，泵体与电机采用同轴直联的设计思路，取消了传统联轴器结构带来的额外安装空间需求，整机轴向尺寸被大幅压缩，能够适配狭小的设备间、机柜内安装场景，同时直联结构也消除了联轴器对中偏差带来的振动、轴承磨损问题，降低了后期运维的调整工作量。泵体过流段采用不锈钢冲压成型结构，相比传统铸铁泵体，流道内壁的粗糙度更低，流体在叶轮腔室内的沿程阻力损失更小，同时不锈钢材质能够适配轻度腐蚀性流体的输送需求，覆盖净水、轻度酸碱废水、

　　暖通循环水等多种介质的输送要求，叶轮采用闭式结构设计，叶片的型线经过水力优化，在额定工况点的效率表现优于同功率等级的开式叶轮泵，同时闭式叶轮的轴向力平衡孔设计，能够抵消大部分运行过程中产生的轴向推力，降低电机端轴承的轴向载荷，延长轴承的实际使用寿命。进出口采用内螺纹接口设计，接口的中心高度、螺纹规格完全匹配行业通用的安装尺寸标准，在老旧设备替换场景中，无需对原有管路进行切割、改道作业，直接对齐接口拧紧即可完成安装，大幅缩短设备更换的停机时间。泵脚的安装孔位采用长圆孔设计，允许安装过程中存在小范围的位置偏差，降低现场安装的对位精度要求，同时泵脚与泵体采用一体化铸造结构，相比焊接式泵脚，长期运行过程中不会出现焊缝开裂、泵体下沉的问题，

　　安装刚性更有保障。接线盒位于电机顶部，采用防水密封结构，接线端子的排布预留了足够的接线操作空间，现场接线时无需额外拆解电机端盖即可完成线缆接入，接线盒的出线口采用防水格兰头结构，能够阻挡喷淋水、潮气进入电机内部，适配潮湿的泵房、户外安装场景的防护需求。电机的散热筋采用轴向排布结构，与电机后端的散热风叶配合，运行过程中气流能够顺着散热筋轴向流过整个电机壳体表面，带走绕组产生的热量，即使在夏季高温环境下连续运行，电机绕组的温升也能控制在绝缘等级允许的范围内，避免过热烧毁的问题。泵体与电机的连接法兰处采用机械密封结构，相比传统填料密封，机械密封的泄漏量极低，运行过程中无需定期调整填料压盖、补充填料，日常运维工作量更小，

　　同时机械密封的摩擦副采用硬质合金对石墨的材质配对，耐磨性能优异，在清洁水介质工况下的使用寿命可达数千小时。从安装边界来看，整机的径向最大尺寸出现在电机壳体位置，安装时需要在电机周边预留至少50mm的散热空间，避免周边设备遮挡散热风道，轴向尺寸从泵体进口端面到电机后端风罩端面的距离控制在紧凑范围内，进出口的中心距、安装脚的孔位间距完全遵循同功率等级卧式离心泵的通用安装规范，能够直接替换同参数的其他品牌同类型泵体，无需重新制作安装基础。在结构细节设计上，泵体底部设置了放水螺塞，在冬季停机或者长期停用的时候，可以拧开螺塞排空泵腔内部的存水，避免低温环境下存水结冰胀裂泵体，泵体顶部设置了排气螺塞，首次开机前可以拧开螺塞排出泵腔内部的空气，避免叶轮空转无法自吸的问题，同时排气螺塞的位置设置在泵腔的最高点位，能够完全排净泵内积气，保证开机后即可快速建立压力。电机的后端盖预留了轴承注油孔吗？不，这类小功率电机采用的是免维护密封轴承，整个生命周期内无需额外加注润滑脂，进一步降低了运维的工作量，轴承的选型匹配了泵运行过程中的径向与轴向载荷，在额定扬程、额定流量工况下运行时，轴承的计算寿命远高于设备的设计使用年限。叶轮与电机轴的连接采用键传动加锁紧螺母的结构，相比顶丝固定的方式，键传动能够传递更大的扭矩，在泵启动瞬间的大扭矩冲击下，不会出现叶轮与轴打滑、松动的问题，锁紧螺母采用止动垫片防松，长期运行过程中不会因为振动出现螺母退丝、叶轮移位的问题。
