CM80卧式单级离心泵结构三维设计

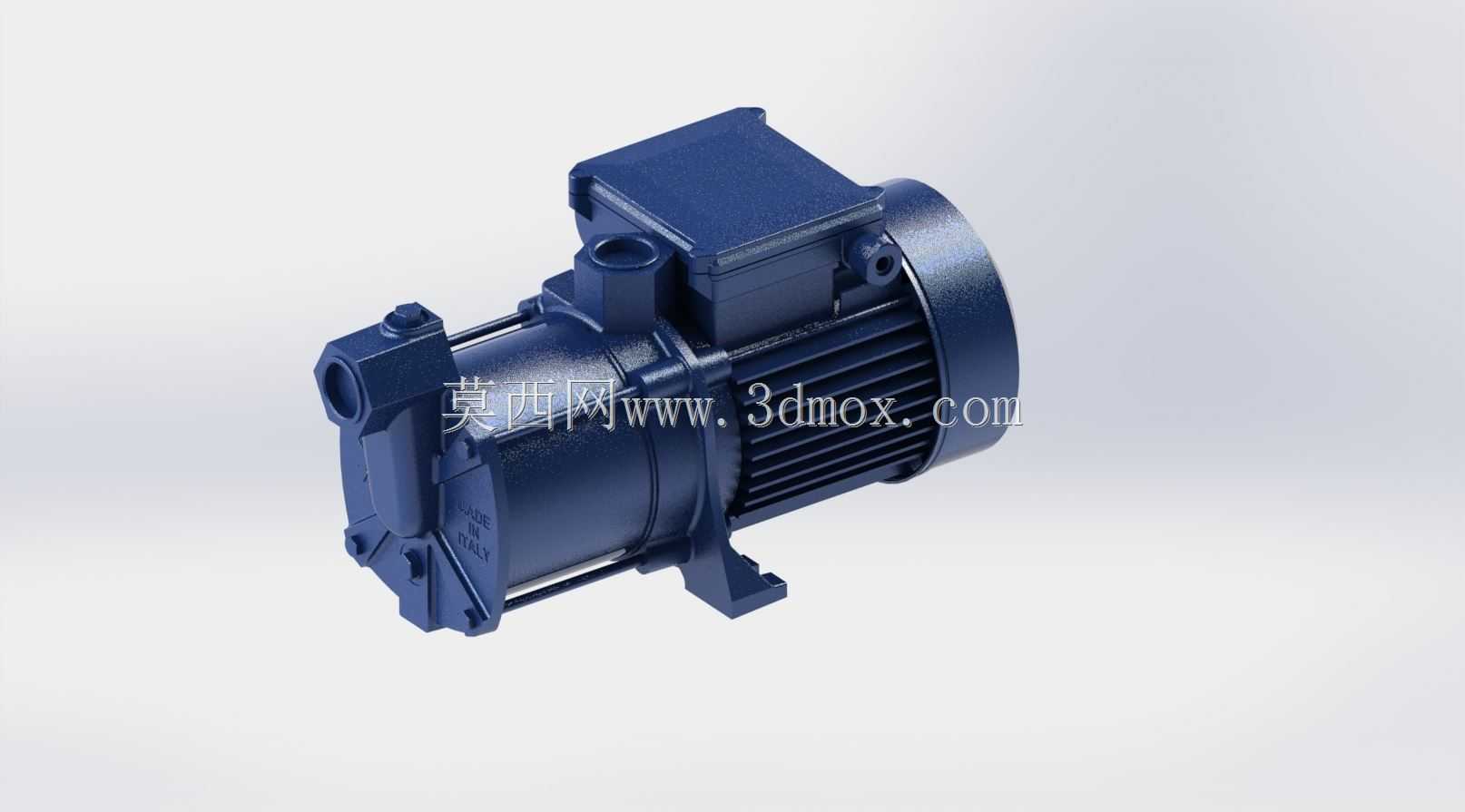

　　这款CM80卧式离心泵的三维结构设计，首先要匹配民用供水、小型暖通循环、轻型工业流体输送的实际工况需求，这类泵在日常应用中覆盖了家庭自来水增压、别墅全屋供水、小型中央空调水循环、小型加工设备冷却循环、园艺喷灌供水等多个场景，设计时首先要平衡安装空间占用与水力性能的关系。从结构布局来看，采用电机与泵体直联共轴的设计，取消了传统联轴器结构，大幅缩短了整机轴向尺寸，安装时不需要额外预留联轴器调整空间，对狭小设备间、壁挂安装、小型设备集成的适配性更好，整机底座采用一体化铸造成型的支脚结构，两个安装支脚分别布置在泵体端与电机尾端，安装孔位的同轴度在建模时就做了公差约束，现场安装时不需要额外调整支脚水平度，直接通过膨胀螺栓或安装螺栓固定即可，

　　有效降低现场安装的调试工作量。泵体流道部分采用涡壳式结构设计，建模时对叶轮腔与出口流道做了顺滑过渡处理，减少流体在流道内的湍流损失，进水口采用轴向水平进水结构，出水口采用垂直向上的接口布局，这种接口布局适配绝大多数管路走向需求，现场布管时不需要额外增加弯头调整管路方向，减少管路沿程阻力损失。叶轮采用闭式叶轮结构，叶片为后弯式设计，建模时对叶片进出口角做了匹配转速的优化，兼顾扬程与流量特性，适合输送清水或物理化学性质与水相近的无颗粒流体，运行时轴向力通过叶轮背叶片与电机端轴承共同平衡，不需要额外设置轴向力平衡装置，简化了泵体内部结构，降低后期维护的拆解难度。密封结构采用机械密封设计，密封腔位置在建模时预留了足够的散热空间，

　　运行时输送的流体可以对密封面进行润滑冷却，避免干磨导致密封失效，密封件的安装槽尺寸做了标准件适配设计，后期更换密封件时可以直接选用通用规格的机械密封，不需要定制非标配件。电机部分采用标准卧式异步电机结构，散热筋沿电机外壳轴向均匀布置，建模时对散热筋的高度与间距做了优化，保证电机运行时的自然散热效果，接线盒布置在电机顶部，接线口预留了标准电缆密封接头安装位，现场接线时可以直接适配常规的防水电缆接头，满足户外或潮湿环境的安装防护要求。从安装边界来看，整机的横向安装尺寸控制在适配小型安装位的范围，底座安装孔的孔距符合小型卧式泵的通用安装尺寸规范，替换同规格旧泵时不需要重新打孔制作安装基础，进出口的接口尺寸匹配常规民用供水、

　　小型循环系统的管路通径，现场安装时可以直接对接现有管路，不需要额外做变径处理。建模过程中对所有配合面都做了装配公差约束，比如叶轮与泵腔的间隙、轴承与轴的配合、密封件与轴套的配合都按照实际加工装配的公差要求设置，保证三维模型可以直接用于生成工程图纸指导生产，也可以用于装配干涉检查、运行模拟等后续设计工作。泵体的过流部件壁厚按照1.6MPa的工作压力做了强度校核，建模时对泵体壁厚做了均匀化处理，避免铸造时出现壁厚不均导致的缩孔、应力集中问题，支脚与泵体连接位置做了圆角过渡处理，降低运行时的应力集中，避免长期运行出现支脚断裂的问题。在实际选型应用中，这款泵的结构特性决定了它适合对安装空间要求高、流量扬程需求适中的场景，比如高层住宅低楼层住户的自来水增压，不需要占用过多的管道井空间；小型冷水机组的内置循环泵，直联结构可以减少机组整体尺寸；小型农场的喷灌系统供水，稳定的运行特性可以保证喷灌压力均匀。建模时还考虑了日常维护的便利性，泵体端盖的螺栓位置做了扳手操作空间预留，拆解叶轮、更换密封件时不需要将整泵从管路上完全拆下，只需要拆开泵体端盖即可完成维护操作，降低后期维护的时间成本。
