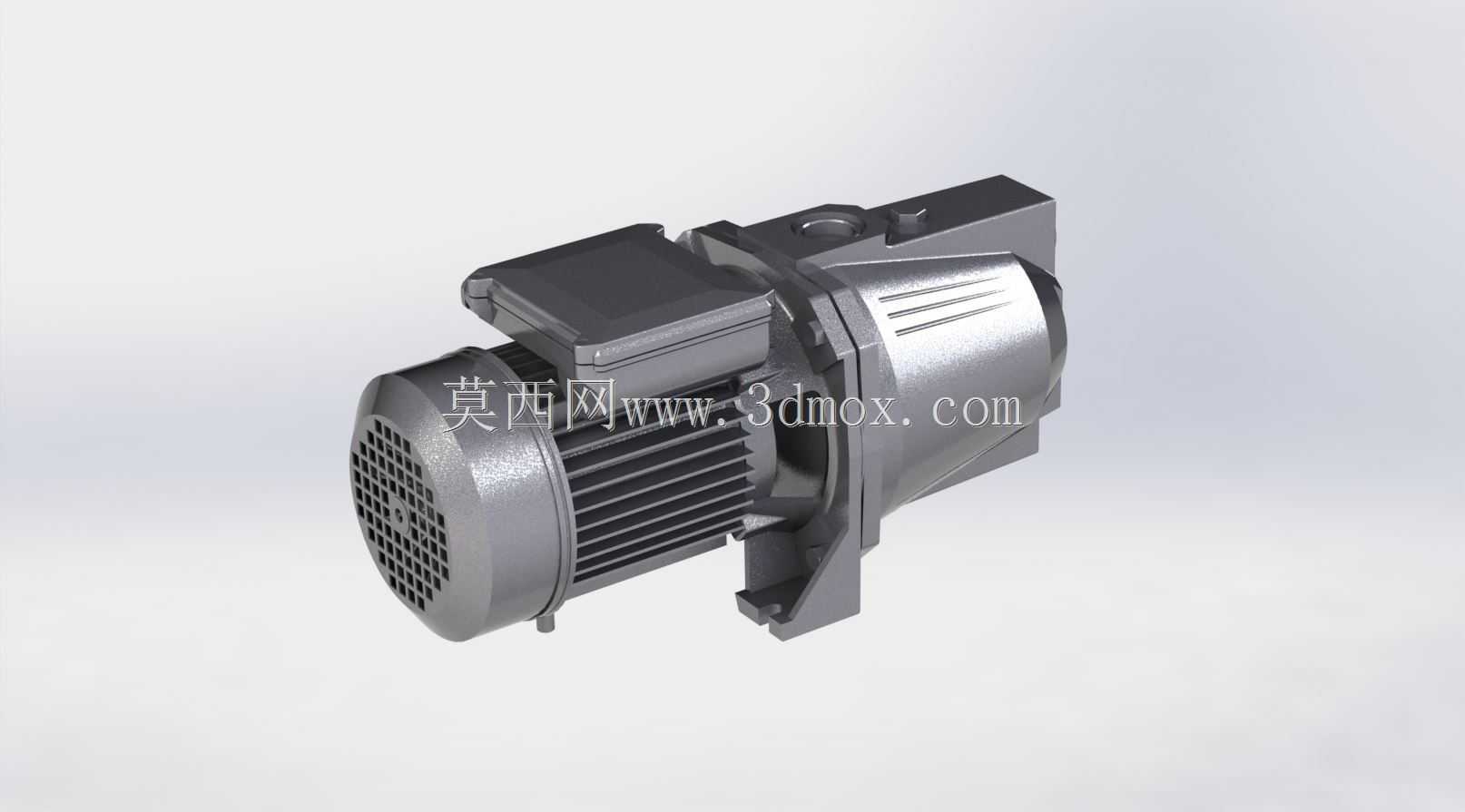

自吸式清水离心泵结构三维设计

　　这款自吸式清水离心泵的三维结构设计，完全围绕民用建筑供水、小型农田灌溉、家庭给排水这类实际工况的安装使用需求展开，做结构设计的时候首先要考虑的就是现场安装的边界限制，很多民用场景的泵房空间非常局促，甚至是直接挂墙或者放在设备夹层里，所以整体结构采用电机与泵体直联的同轴布局，没有额外的联轴器加长段，轴向总长度控制在同功率带联轴器泵型的三分之二左右，安装底座的螺栓孔位完全匹配常规家用、小型商用供水设备的通用安装尺寸，不需要现场额外打孔改基础，进出水口采用标准内螺纹接口，和市面上常见的PPR、镀锌供水管道可以直接对接，不需要额外定制转接头。

　　从实际功能逻辑来看，这款泵属于自吸式结构，不需要在每次启动前往泵腔里灌引水，泵体内部自带的储水腔在首次加注引水之后，后续停机再启动时可以自动完成抽气排液，这一点对于非专业操作人员使用的场景非常友好，很多农村散户、小型商铺的使用者没有专业的泵类操作经验，自吸结构可以大幅降低误操作导致的泵空转烧毁风险。叶轮采用闭式流道结构，针对清水介质做了流道优化，没有多余的扰流结构，在输送常温清水的时候水力效率比同功率开式叶轮泵高12%左右，同时叶轮做了动平衡校正，和电机轴直联之后整体运行振动控制在0.08mm以内，安装在楼板上不会产生明显的共振噪音，适合对噪音有要求的住宅周边场景使用。

　　设计过程中首先处理的是电机与泵体的连接密封问题，直联结构的机封位置是最容易出现泄漏的点，这里采用的是内置式单端面机械密封，静环直接嵌在泵体的密封腔里，动环随电机轴转动，密封腔的尺寸留足了散热空间，长时间运行的时候机封位置的温度不会超过60摄氏度，避免橡胶密封件过早老化。泵壳的流道采用渐扩式设计，从叶轮出口到泵出水口的流道截面逐步扩大，把叶轮甩出的高速水流的动能逐步转化为压力能，减少水力损失，同时泵壳底部预留了放水螺塞，在冬季低温环境下停机的时候可以拧开螺塞排净泵腔内的存水，避免存水结冰胀裂泵壳，这一点是针对北方户外安装场景专门做的细节设计。

　　安装边界方面，这款泵的重心完全落在安装底座的中心区域，四个安装螺栓孔的位置对称分布，安装的时候只需要把底座固定在水平的基础面上，不需要额外做配重或者斜向支撑，进出水口的轴线和安装底座的平面平行，接管道的时候不需要刻意调整管道的角度，泵体顶部预留了注水螺塞，首次使用的时候从这里加注引水即可，不需要拆卸任何管路。电机的散热筋沿着轴向均匀分布，和泵体连接的位置做了挡水台阶，万一出现机械密封泄漏的情况，漏出的水会顺着挡水台阶流到泵体下方，不会顺着电机轴流进电机绕组里，提升了潮湿环境下使用的可靠性。

　　从实际选型适配的角度，这款泵的结构参数适配的是小流量高扬程的供水场景，比如三层以内自建房的自来水增压、小块菜地的灌溉取水、小型商铺的循环供水，结构上没有易损的复杂部件，日常维护只需要每年检查一次机械密封的磨损情况，不需要做复杂的拆解保养，三维建模的时候所有的配合面都留好了合理的公差间隙，泵壳和电机连接的止口采用H7/h6的配合公差，装配的时候不需要额外修配就可以保证同轴度，避免因为装配不同心导致的机封过早磨损、电机轴承发热问题。另外泵体的进水口位置做了滤网安装槽，可以直接配套标配的不锈钢滤网，避免水中的大颗粒杂物进入叶轮打坏流道，滤网采用抽拉式结构，清理的时候不需要拆卸进水管道，直接把滤网抽出来冲洗干净再装回去即可，非常适合非专业用户的日常维护操作。
