电商仓储纸箱胶带自动封箱设备结构

　　这款封箱设备主要面向电商仓储、快消品生产、日化包装等需要批量处理纸箱封装的作业场景，在流水线末端承担纸箱上下口胶带密封的核心工序，替代人工完成折盖、贴带、压合、切断的连贯动作，适配常规瓦楞纸箱的连续封箱作业需求。设备整体采用立式框架搭配水平输送台的布局，底部配置四个带刹车的万向脚轮，方便在车间内根据流水线布局调整工位位置，不需要额外做地脚固定，适配柔性生产的工位调整需求；输送段采用多根平行滚筒组成的辊道台面，滚筒间距经过匹配计算，能承托常规尺寸的瓦楞纸箱平稳通过，不会出现卡滞、下陷的问题，输送高度适配常规包装流水线的作业高度，可直接对接前端装箱工位、后端码垛工位，不需要额外做高度转接。

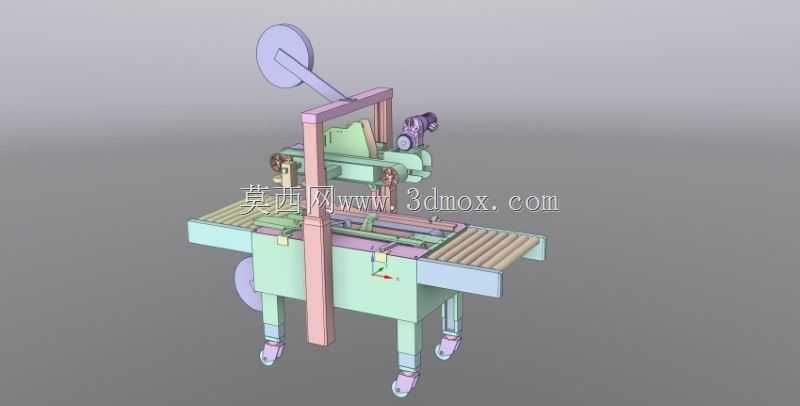

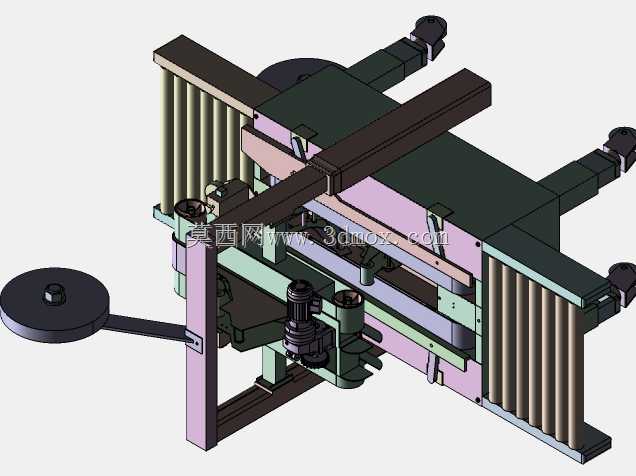

　　设备的核心封箱机构布置在辊道上方的立式龙门框架上，包含胶带卷安装支座、导向压轮、折盖导杆、切断刀组几个核心部分：胶带卷采用侧装式快拆支座，更换胶带时不需要拆卸多余结构，抽出锁销即可完成胶带卷的更换，适配常规宽度的封箱胶带；两侧的折盖导杆呈喇叭口渐收布局，纸箱随辊道进入封箱段时，导杆会先将纸箱的上盖逐步推折合拢，不需要人工提前折盖，减少工位的人工干预步骤；胶带贴合压轮采用浮动式安装结构，自带弹簧补偿行程，能适配一定范围内的纸箱高度偏差，保证胶带能紧密贴合在纸箱中缝位置，不会出现起翘、贴偏的问题；切断刀组采用触发式结构，当纸箱输送到末端位置时，刀组自动触发完成胶带切断，断口整齐无残胶拖带。设备两侧设置有宽度调节手轮，

　　转动手轮即可同步调整两侧导向杆的间距，适配不同宽度规格的纸箱，调节范围覆盖常规电商发货用的1-12号邮政纸箱，调整时带有刻度指示，不需要反复试机校准，换型时间短，适合多规格纸箱混线生产的场景。框架主体采用标准铝型材搭配钣金件拼接，整体重量较轻同时结构刚性足够，长期运行不会出现框架晃动导致的封箱精度偏差；设备的动力部分采用减速电机驱动辊道输送，运行速度平稳，可根据前端生产线的节拍调整输送速度，匹配不同产能的作业需求。从安装边界来看，设备整体占地长度约1.2米，宽度约0.8米，高度约1.5米，上方预留胶带卷更换的操作空间，两侧预留调节手轮的操作空间，不需要额外的大空间安装位，适合中小型车间的流水线布局。在实际作业中，

　　该设备能将单箱封箱的作业时间压缩到2秒以内，封箱一致性远高于人工操作，不会出现人工封箱常见的胶带贴歪、褶皱、封合不牢的问题，同时能减少包装工位的人工配置，降低重复劳动的作业强度。建模过程中对各个运动部件的干涉情况做了完整校验，浮动压轮的行程、导杆的渐收角度、刀组的触发位置都按照实际作业参数做了还原，辊道的传动结构、框架的连接方式都符合实际设备的装配逻辑，可直接用于设备选型参考、结构改造优化或者教学演示使用。
