车间重载托盘辊道输送设备结构设计

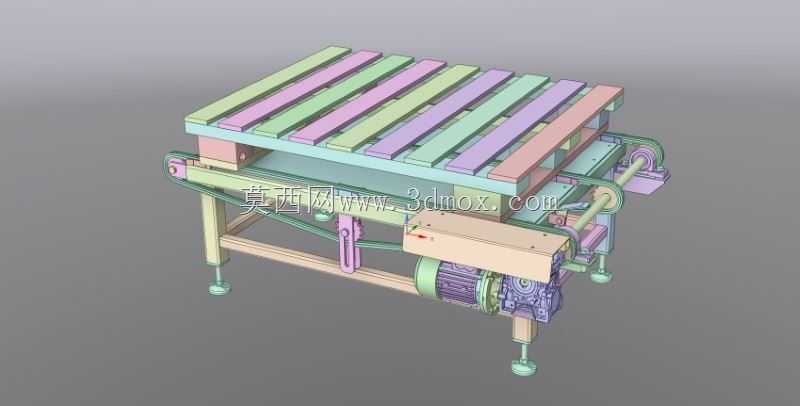

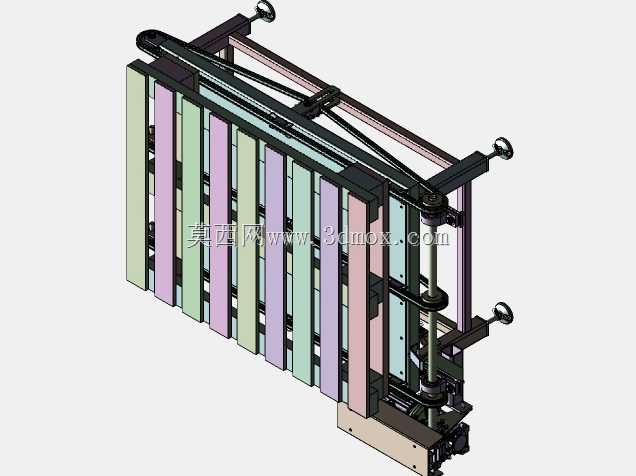

　　在离散制造车间的物流转运环节，托盘类载具的平面转运一直是线边物流衔接的核心节点，这类输送设备主要承担整托物料在加工工位、缓存区、仓储出入口之间的水平输送任务，适配带标准木托盘、塑料托盘承载的箱装件、结构件、半成品的流转需求，可直接对接辊筒移栽机、链条提升机、AGV接驳台等上下游物流设备，打通车间内物料流转的连续通路。这款输送设备采用条式台面承载结构，区别于满铺台面的设计，多根平行布置的承载条沿输送方向垂直排布，既保证了托盘底部的支撑接触面积，避免托盘局部受力变形，又预留了足够的间隙供移栽机构的顶升、叉取动作执行，不会出现台面干涉移栽动作的问题。支撑框架采用型钢焊接成型的分体式结构，支腿配置可调脚杯，可根据现场地面平整度调整支腿高度，

　　调整范围覆盖±50mm，安装时无需额外做地面预埋件，直接放置在硬化地面上即可完成调平固定，大幅降低现场安装的施工成本与周期。驱动单元布置在设备侧部，采用减速电机配合链传动的动力传递方案，动力通过传动轴同步传递到两端的传动辊，保证整段线体的输送速度一致，不会出现托盘偏斜、卡滞的问题，输送速度设定在12m/min-18m/min区间，兼顾输送效率与启停时的物料稳定性，避免整托物料因启停惯性出现移位、滑落。线体的有效输送宽度适配1200mm*1000mm标准工业托盘，单段线体的额定承载可达1200kg，可覆盖绝大多数车间内整托物料的重量需求，框架侧边预留了传感器安装位、挡停机构安装孔位，现场改造时可直接加装光电传感器、机械挡停器，

　　实现托盘的到位检测、位置挡停、积放功能，无需额外在框架上钻孔焊接，适配不同产线的自动化升级需求。设计过程中重点考虑了维护便利性，传动部位的链轮、链条都配置了可拆卸的防护罩，日常检查润滑状态时无需拆解整体框架，拆下防护罩即可完成注油、张紧调整；承载条采用螺栓固定在框架上，长期使用出现磨损后可单独更换单根承载条，无需更换整段台面，降低后期维护成本。支腿与主框架之间采用螺栓连接，运输时可将支腿拆下分体打包，大幅缩小运输体积，降低长途运输的物流成本，现场组装时仅需按照定位孔锁紧螺栓即可完成主体装配，对现场安装人员的技能要求较低。设备的传动辊采用两端带座轴承的支撑结构，轴承选用带密封的深沟球轴承，可适配车间内多粉尘、少量切削液飞溅的工况，

　　避免粉尘进入轴承导致的卡滞、异响问题，延长设备的无故障运行时间。线体两端的传动辊做了腰型孔安装设计，可通过调整螺栓位置张紧传动链条，张紧行程可达30mm，链条长期使用出现伸长后无需拆剪链条，直接调整辊筒位置即可完成张紧，日常维护操作简便。在实际产线布局中，这类托盘输送线可多段拼接组成长距离输送通道，也可单段布置在两个工位之间作为短距离转运设备，拼接时每段线体的对接处做了导向倒角处理，托盘经过对接位置时不会出现颠簸、卡滞，保证输送过程的平稳性。台面承载条的间距设置为120mm，可兼容不同底部结构的托盘，无论是底部带横纵梁的木托盘，还是平底结构的塑料托盘，都能获得均匀的支撑，不会出现托盘局部凹陷的问题。侧部驱动的布局方式也节省了线体端部的安装空间，线体两端可直接紧贴其他设备布置，无需预留电机安装的避让空间，提升车间内的空间利用率，适合布局紧凑的精益生产车间使用。
