托盘链式输送设备结构设计方案

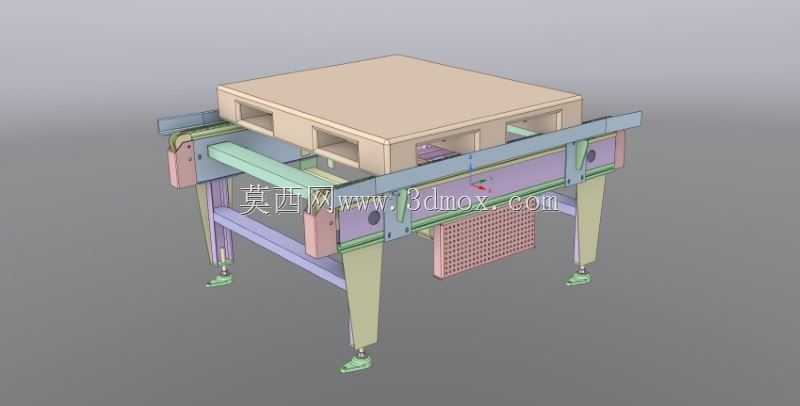

　　在离散制造的装配产线、仓储物流的周转接驳环节，托盘类载具的平稳输送一直是产线布局里的核心配套单元，这款链式托盘输送结构，主要针对带标准定位槽的工业托盘设计，适配电子装配、小型机电产品组装、包装前段周转等场景下的托盘定点输送需求，区别于皮带输送的低负载特性，链式结构的传动刚性更强，能承载带工装夹具、待组装工件的托盘长时间稳定运行，不会出现皮带打滑、长期运行蠕变伸长导致的输送定位偏差问题。从结构布局来看，设备采用双侧链条同步驱动的设计思路，两根输送链条分别布置在机架两侧的主梁内侧，链条上安装有适配托盘底部支撑边的承托块，托盘放置后两侧边缘刚好落在承托块上，不会出现偏载侧翻的问题；机架主体采用型钢焊接框架结构，四条支撑腿底部配置可调脚杯，

　　可根据现场地面平整度调整设备整体水平度，调整范围覆盖±30mm的地面高差，适配多数车间的普通环氧地面安装条件，不需要额外做预埋基础，直接就位调平后即可对接上下游设备。驱动单元布置在机架一端的侧下方，通过链轮将动力传递到两侧的主动轴上，主动轴两端采用带座外球面轴承支撑，能补偿一定的安装同轴度误差，降低加工与装配的精度要求，后期维护时只需要定期加注润滑脂即可，不需要频繁拆解轴承座；张紧机构设置在机架另一端的从动轴处，通过两侧的调节螺栓调整从动轴的前后位置，就能实现链条张紧度的调整，调整行程预留了单节链条长度的1.5倍余量，链条长期运行磨损伸长后不需要拆剪链条，直接调整张紧螺栓即可恢复合适的张紧力，减少日常维护的工作量。

　　设备的外形尺寸按照常规600mm×800mm标准工业托盘的输送需求设计，主体框架宽度方向预留100mm的安全间隙，避免托盘输送过程中与两侧机架发生剐蹭，输送面高度按照常规产线750mm的操作高度设计，可直接对接人工操作工位、自动上下料机械手的取放高度，不需要额外增设过渡升降台；机架中部下方预留了电气元件安装空间，可根据实际使用需求加装光电传感器、阻挡气缸等组件，实现托盘的到位检测、定点停留功能，适配多工位装配的节拍需求，比如在每个装配工位处加装阻挡机构，托盘到达工位后被阻挡停住，待装配作业完成后阻挡机构放行，托盘流向下一个工位，完全匹配逐工位装配的生产节奏。从设计细节上看，两侧的链条护板采用折弯成型的薄钢板制作，

　　刚好覆盖链条的上下返程段，避免车间内的杂物、工件碎屑掉入链条传动间隙造成卡滞，同时也能防止操作人员的衣物、工具误碰到运动的链条造成安全隐患；承托块采用耐磨尼龙材质制作，与金属托盘、塑料托盘接触时不会产生磕碰划痕，同时尼龙材质的自润滑特性可以减少与托盘底部的摩擦噪音，运行时的噪音水平控制在70分贝以内，符合车间作业的噪音标准。这款输送结构的安装边界比较灵活，单段设备的长度可根据产线布局需求在1m到3m之间调整，多段设备对接时只需要将相邻机架的端面通过连接板固定，调整好输送面的平面度即可实现长距离的输送线搭建，不需要重新设计传动结构，可扩展性较强；如果需要实现托盘的90度转向、跨线转运，也可以在该设备的基础上加装顶升移栽机构，直接在机架中部预留的安装位固定顶升组件即可，不需要对主体框架做大规模改动，能适配不同复杂度的产线布局需求。在实际使用场景中，这类链式托盘输送设备常用来替代传统的滚筒输送线，针对底部没有平整支撑面的特殊结构托盘，链式承托的接触点更灵活，不需要托盘整个底面贴合输送面，即使托盘底部带有突出的工装夹具、定位销，也能顺利在输送线上通行，不会出现卡滞、磕碰的问题；相比滚筒线，链式结构的传动间隙更小，输送启停时的托盘位置重复精度更高，能满足自动机械手取放工件时的定位要求，不需要额外增加托盘定位机构就能实现±2mm以内的到位精度，可降低整条产线的配套成本。
