立式双舱柜式自动钻孔加工设备结构

　　这款立式柜式钻孔加工设备，主要面向3C通讯类小尺寸结构件、小型五金冲压件的批量孔位加工场景，在中小型精密加工厂的产线旁离线加工工位、小批量多批次打样车间都能适配，相比台式单轴钻床，它整合了上料定位、加工执行、成品暂存的全流程功能，不需要额外搭配独立的工作台或者物料架，单台设备就能完成从待加工件上料到成品出料的完整工序，减少工序间的物料转运距离，降低小零件转运过程中的磕碰、混料风险。

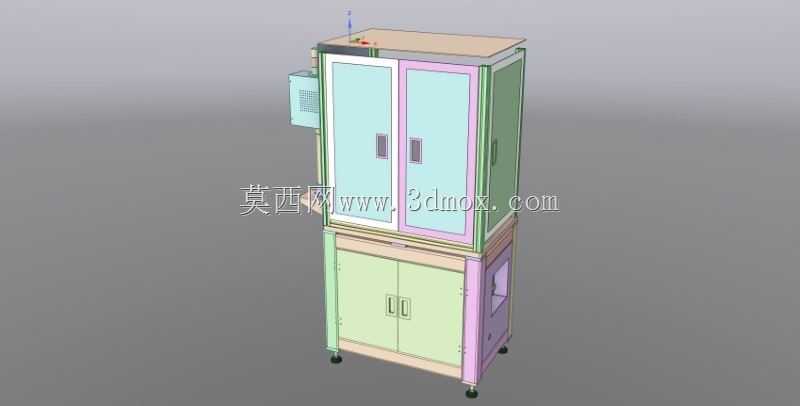

　　设备整体采用上下双舱的铝型材框架搭配钣金封板结构，上半舱为核心加工执行区，设置双开透明防护门，门体采用内嵌式观察窗设计，加工过程中可以全程观察内部钻头进给、工件定位的状态，同时防护门配备安全联锁触发结构，门体未完全闭合时加工主轴无法启动，避免高速旋转的钻头、切削飞溅的切屑对操作人员造成伤害；上舱顶部预留了三色警示灯安装位，可直接加装标准层叠警示灯，对应设备待机、运行、故障三种状态，车间现场人员远距离就能判断设备运行状态，不需要走近查看操作面板。上舱侧面预留了电气控制元件的散热通风口，可直接安装轴流风机对内部伺服驱动器、主控模块进行强制风冷，避免长时间连续加工时舱内温度过高导致电气元件稳定性下降。下半舱为双层结构，左侧双开门柜体内部可安装切削液循环系统、废屑收集抽屉，加工过程中产生的铝屑、塑料切屑会顺着舱内的导屑槽滑入收集抽屉，清理时只需要抽出抽屉就能完成废屑清运，不需要拆解设备主体结构；右侧独立小舱可放置工控主机、操作按钮模块或者备用刀具收纳格，将电气控制部分和加工执行、切削液区域完全物理分隔，避免切削液渗漏进入电气舱造成短路故障。设备底部标配四个可调脚轮，既可以在车间布局调整时直接推移设备，不需要吊装或者叉车转运，调整到指定位置后旋转脚轮的调节支撑座，就能将设备完全调平，抵消地面不平整带来的设备震动，保证钻孔加工的孔位精度。

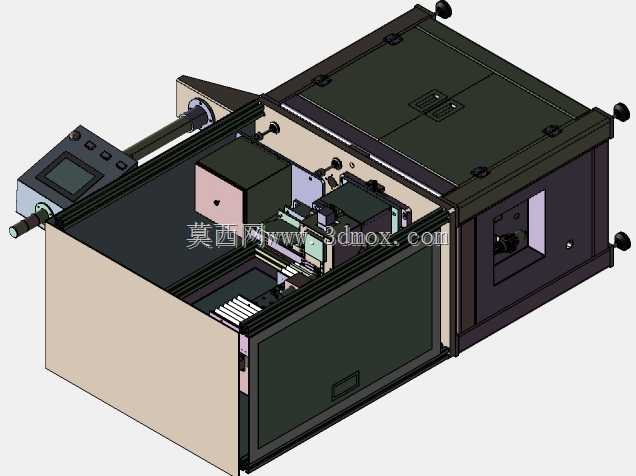

　　从设计逻辑上看，这款设备的框架全部采用标准4040工业铝型材拼接，所有连接位置都采用内置角码加螺栓锁紧的方式，没有采用焊接结构，后期如果需要调整加工行程、更换更大行程的主轴模组，只需要拆解对应位置的型材拼接件就能完成改造，不需要整体报废框架，大幅降低后期的改造成本；所有钣金封板都采用螺钉固定在型材预留的T型槽内，封板表面做喷塑处理，日常清理切屑、切削液残留时只需要用湿布擦拭即可，不会出现生锈掉漆的问题。加工区内部的工作台面采用整块20mm厚的电木板铺设，电木板本身具备绝缘、耐磨、不易粘屑的特性，工件定位夹具可以直接通过T型螺栓固定在台面上，不需要额外打孔攻丝，更换不同产品的加工夹具时，只需要松开T型螺栓就能调整夹具位置，适配不同外形尺寸的工件加工需求。

　　安装边界方面，设备整体占地尺寸控制在1.2米长、0.8米宽的范围内，高度约2.2米，不需要做特殊的地基处理，普通的水磨石、环氧地坪车间地面都能直接放置安装，设备后侧预留100mm的走线、走管空间即可，不需要预留过大的维护通道，日常维护只需要打开前后侧的防护门就能接触到所有核心部件，主轴更换、皮带张紧、导轨润滑等日常保养操作都能在设备正面完成，不需要绕到设备后侧操作，适合排布在车间产线的间隙位置，充分利用车间的零散空间。设备的钻孔主轴采用伺服进给结构，进给速度、主轴转速都可以通过参数调整，既能加工铝合金、ABS塑料这类软质材料的小孔，也能完成薄钢板、铜排的低转速大进给钻孔加工，适配的加工孔径范围覆盖0.5mm到6mm，能满足绝大多数小型结构件的孔位加工需求，相比手动台钻，它的孔位重复定位精度可以控制在0.02mm以内，不会出现手动进给时力度不稳定导致的孔位偏斜、钻头崩断的问题，批量加工时的孔位一致性远高于手动加工设备。

　　设备的操作面板设置在上舱前侧的右上角位置，高度刚好适配成年人站立操作的视线高度，不需要弯腰或者抬手就能完成参数调整、启动停止的操作，面板上预留了急停按钮，出现加工异常时操作人员可以第一时间拍下急停切断设备动力，避免故障扩大。切削液循环系统采用小型潜水泵搭配过滤盒结构，切削液从喷嘴喷出对准钻孔位置，起到冷却钻头、冲排切屑的作用，使用后的切削液带着切屑流回下舱的过滤盒，经过滤网过滤后重新进入储液箱循环使用，减少切削液的消耗，同时避免切屑堆积在加工台面上划伤工件表面。
