杯类产品产线自动集杯输送设备结构

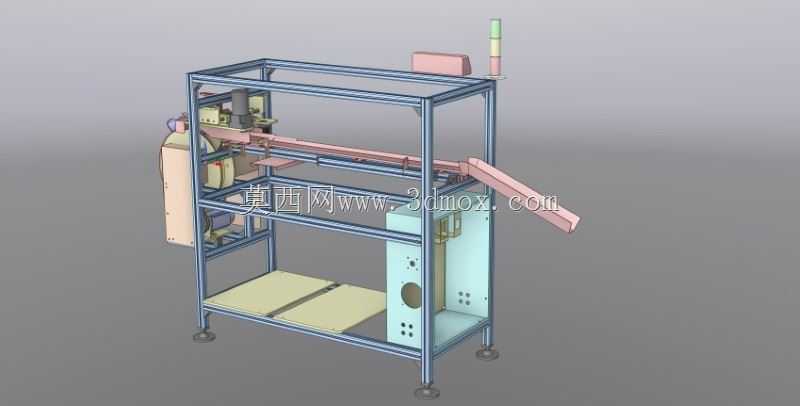

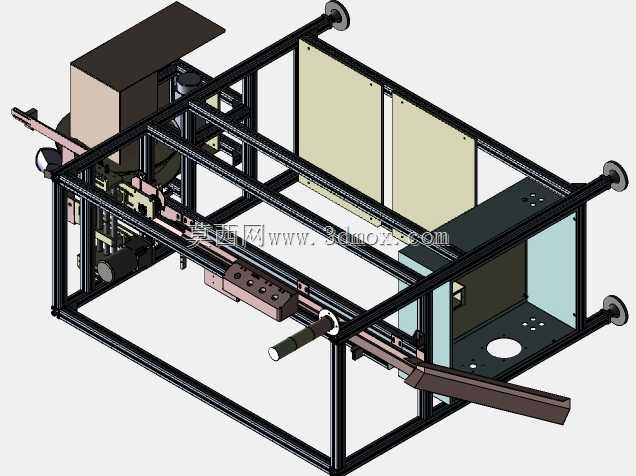

　　这套设备主要面向一次性塑杯、纸杯、小型注塑杯类制品的生产后段工序，衔接在制杯机、印刷机或者包装机的工位之间，解决零散杯体从单道工序流出后杂乱堆叠、人工整理效率低的问题，在食品包装、日用品注塑生产车间的产线排布里，这类设备通常布置在成型工序末端，靠侧边的倾斜溜槽对接上游设备的出料口，杯体顺着溜槽滑入设备内部的承接工位后，由横向布置的推料机构将成排杯体推送至下方的暂存平台，暂存平台预留了标准栈板的放置空间，可直接承接满料后由人工或者叉车转运至包装工位，省去了人工逐排码放的重复劳作。从结构设计逻辑来看，整机采用方通焊接机架作为承载主体，机架底部配置可调脚杯，可根据车间地面的平整度调整设备水平度，同时抵消上游设备传递的小幅振动，

　　避免杯体在输送过程中出现卡滞、倾倒的问题；机架上层预留了气动元件、电气控制元件的安装空间，三色警示灯布置在机架顶部右上角，可直观反馈设备运行、故障、待机三种状态，操作人员在车间通道位置就能快速识别设备工况。横向推送机构采用直线导轨搭配气动滑台的组合，推料行程覆盖整个溜槽出料宽度，每次推送的杯体数量可根据上游设备的出料节拍调整，推料板采用轻质尼龙材质加工，避免接触杯体时刮花杯壁印刷层或者造成杯体变形；侧边的倾斜溜槽设计了可调节的挡边结构，可适配不同口径、不同高度的杯型，换型时仅需调整挡边的锁紧螺栓位置即可完成适配，无需更换整套溜槽组件，能覆盖常规口径范围内绝大多数民用杯类产品的集杯需求。设备的电气控制箱集成在机架右侧的立式柜体里，

　　柜体上预留了操作按钮、急停开关的安装位，柜体表面开设了散热孔与走线孔，强电、弱电走线分开布置在机架两侧的线槽内，避免信号干扰造成的设备误动作；机架中层的暂存平台采用两块分体式平板设计，平板表面做了光滑打磨处理，降低杯体堆叠推送时的摩擦阻力，平板下方预留了足够的栈板举升空间，若后续产线升级需要对接自动码垛机器人，也可直接在该位置加装顶升移栽机构，无需对原有主体机架做大规模改动。从安装边界来看，整机的占地面积控制在常规产线设备的预留区间内，设备对接上游出料口的高度可通过脚杯调整，也可根据现场需求在机架底部加装垫高支座，适配不同高度的上游设备出料位；溜槽的伸出长度可根据现场产线的间距做小幅调整，

　　安装时仅需保证溜槽与上游出料口的对接间隙控制在5mm以内，避免杯体从间隙掉落。在实际生产场景中，这类集杯设备的运行节拍可匹配每分钟60-120模的制杯设备出料速度，相比人工整理的方式，可减少2-3名理料工位的操作人员，同时避免人工接触杯体造成的二次污染，符合食品接触类产品的生产卫生要求；设备的气动系统预留了气源处理三联件的安装位，可对进厂压缩空气做过滤、调压处理，保证气动元件的运行稳定性，所有气动管路均采用快插接头连接，后期维护更换元件时无需复杂的管路拆装。机架的焊接位置均做了打磨去毛刺处理，外表面可根据车间需求做喷塑或者喷漆处理，避免长期在车间环境下出现锈蚀问题；所有运动部件的位置均预留了安全防护门的安装孔位，后期加装安全光栅或者防护门后，可实现开门即停的安全联锁，避免操作人员误触运动部件造成工伤。
