立式集成自动弯切加工设备结构设计

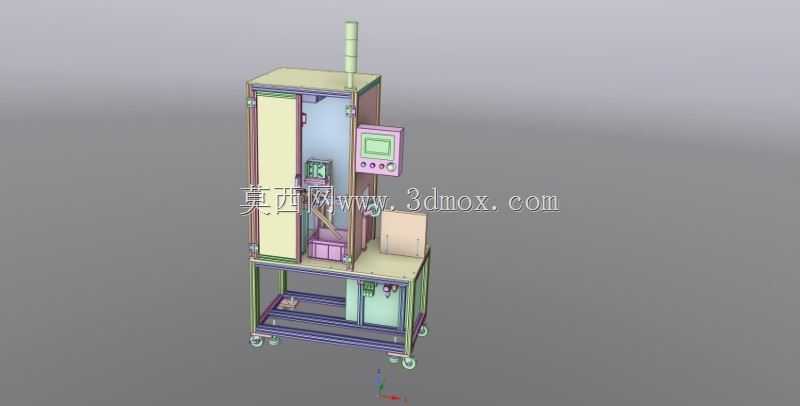

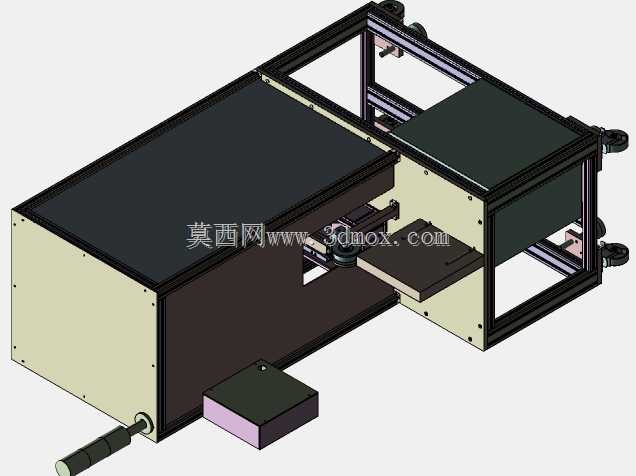

　　这套立式集成弯切设备，主要面向中小型金属型材、细径棒料、薄带材的连续弯折与定长裁切工序，常见于电子接插件生产车间、五金小零件加工线、通讯连接组件制备工位，替代传统分设的手动弯折工装、砂轮切料机，解决以往工序分散带来的工件转运磕碰、尺寸一致性差、人工操作安全风险高的问题。设备整体采用立式柜式机架搭配底部移动脚轮的结构布局，底部框架采用标准工业铝型材拼接成型，型材连接处采用内置角码与螺栓锁紧，兼顾机架刚性与组装便捷性，底部四个万向脚轮其中两个带刹车结构，方便设备在车间内跨工位转运，到位后踩下刹车即可固定设备位置，无需额外打膨胀螺栓做地面固定，适配小批量多品种生产场景下的产线快速调整需求。机架下部设置独立电气安装舱，

　　舱门采用带锁扣的薄钢板折弯成型，舱内预留PLC安装导轨、端子排固定位、气动三联件安装空间，强弱电走线通过机架立柱的内置线槽分隔布置，避免强电动力线与弱电信号线干扰，舱体侧面开有散热通风孔，搭配防尘滤网，既保证电气元件工作时的散热需求，又能阻挡车间内的金属切削粉尘进入舱内，降低电气故障概率。设备中部为核心加工工位，设置水平伸出的工件放置台，台面采用耐磨电木板材质，表面平整无凸起，方便操作人员放置待加工坯料，台面上预留定位挡块安装槽位，可根据加工工件的尺寸规格快速更换定位工装，无需重新校准台面水平度。工位内部集成弯折执行组件与裁切执行组件，弯折组件采用伺服驱动的摆臂结构，摆臂上的弯折模头可根据工件弯折半径更换，

　　模头安装位采用快拆式销钉定位，更换模头时无需拆卸大量紧固件，单次换型时间可控制在十分钟以内；裁切组件采用直动式剪切结构，动刀与定刀之间的间隙可通过侧面的调节螺钉微调，适配不同厚度材料的裁切需求，避免裁切后工件出现毛边、塌角缺陷。设备上部为操作与防护单元，正面设置半开式安全防护门，门体采用透明亚克力板镶嵌在铝合金门框内，加工时关闭防护门可阻挡裁切过程中可能飞出的料屑，同时不影响操作人员观察内部加工状态，防护门配套安全联锁开关，门体未完全关闭时设备无法启动加工动作，从硬件层面规避操作安全隐患。操作面板设置在机架右侧伸手可及的高度位置，面板上集成触控显示屏、启动按钮、急停按钮、模式切换旋钮，显示屏界面可设置弯折角度、裁切长度、

　　加工节拍等参数，参数修改设置权限分级，普通操作人员仅可调用预设加工程序，避免误改参数导致批量废品。机架顶部伸出的排气接头可外接车间集中除尘系统，将裁切过程中产生的少量金属粉尘直接抽走，保持工位周边空气清洁。从安装边界来看，设备整体占地尺寸控制在0.8平方米以内，高度不超过1.8米，不需要额外的吊装设备即可完成进场安装，对车间层高没有特殊要求，设备运行时的振动幅度极小，放置在普通环氧地坪地面上即可稳定工作，不需要额外做减震基础。在功能逻辑设计上，设备采用工件一次装夹即可完成多道弯折与最终裁切的加工流程，操作人员仅需将坯料沿定位挡块推送至指定位置，按下启动按钮后，设备自动完成压紧、弯折、送料、裁切全流程动作，加工完成后成品自动滑落到台面下方的成品收集盒内，整个加工循环不需要人工二次干预，单工位加工效率相比传统人工作业可提升三倍以上，同时加工出的工件弯折角度公差可控制在±0.5度以内，裁切长度公差控制在±0.2毫米以内，尺寸一致性远高于手动加工。设备的气动管路全部采用快插接头连接，管路沿机架内侧的理线架整齐布置，每个气动执行元件的进气管路都单独设置节流阀，可单独调节每个动作的运行速度，避免动作过快产生冲击噪音，也能防止动作过慢影响加工节拍。
