双工位桁架式自动上下料送料设备

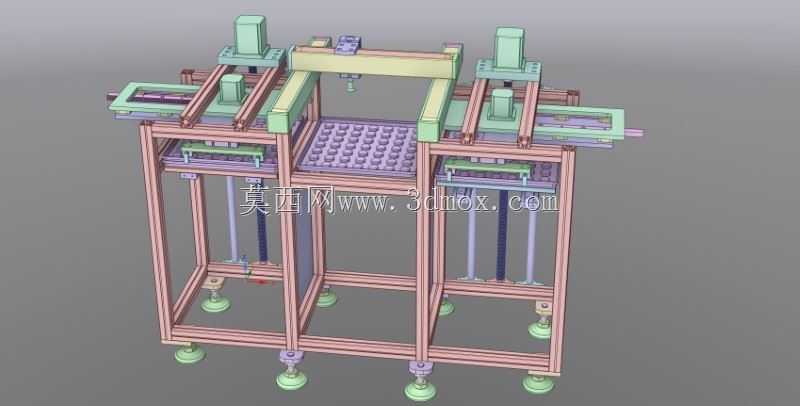

　　这款双工位布局的自动送料设备，主要面向3C电子小零件、小型五金冲压件、注塑件的工序间转序作业场景，常见于精密零件加工产线的冲床接驳、点胶工位上下料、检测工位物料转运环节，可替代人工完成重复性的取放料动作，适配多品种小批量的柔性生产需求，单条产线部署后可减少2名上下料作业人员的重复劳动，同时降低人工取放料带来的定位偏差、零件磕碰损伤问题。从结构设计逻辑来看，设备整体采用铝型材搭建主体框架，底部配置可调脚杯与支撑脚垫，安装时可通过脚杯调节整体水平度，抵消地面不平整带来的机架形变，框架的型材选型经过承重核算，两侧竖梁承载上部横移模组的动载荷，中间工位区域预留足够的物料托盘放置空间，整体安装边界控制在长1200mm、宽800mm、

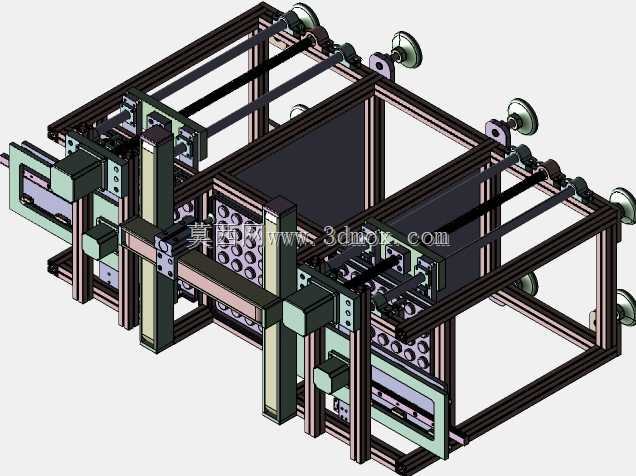

　　高1500mm范围内，可直接嵌入现有产线的工位间隙，不需要对原有产线布局做大规模改动。设备的功能模块划分清晰，上部横移梁搭载两组可独立控制的取料执行单元，每个单元配置竖直方向的升降驱动，可根据物料高度调整取料行程，取料端预留标准安装接口，可根据物料形态更换真空吸盘、夹爪等不同执行末端；两侧对称设置的工位可交替完成上料与下料动作，当一侧工位完成取料后横移至另一侧放料时，操作人员或者前端接驳设备可在空置工位完成物料补料，消除设备等待空程，提升整体作业节拍。中间的物料承载平台采用多孔位定位设计，可适配不同尺寸的物料托盘，平台下方设置定位销与锁紧机构，更换托盘时不需要重新校准位置，缩短换型调试时间；两侧的直线导轨经过预紧调整，

　　横移过程中无卡顿间隙，重复定位精度可控制在±0.1mm范围内，满足精密零件的取放定位要求。设备的气动管路与电气走线全部沿型材内部的线槽布置，外部无裸露线缆，避免生产过程中物料剐蹭、粉尘堆积带来的线路故障，机架下部预留电气元件安装空间，可放置电磁阀组、IO控制模块等元件，整体布线整齐便于后期维护检修。在实际选型适配时，可根据产线的节拍要求调整横移驱动的速度参数，根据物料重量更换不同负载的升降气缸或者伺服电缸，若需要对接产线MES系统，也可在现有结构基础上加装传感器与通讯模块，实现物料计数、工位状态反馈等功能。不同于单工位送料设备的等待空耗，这种双工位对称布局的设计，将取放料的辅助时间与物料补料时间重叠，在小型零件的批量加工场景中，

　　作业效率可比单工位设备提升40%以上，同时铝型材框架的自重较轻，整体设备移动部署也更为便捷，不需要做专门的地基固定，适合经常调整产线布局的中小批量生产车间使用。设备的所有运动部件都设置在机架上部区域，下部无突出的运动结构，作业人员在侧面补料时不会接触到运动部件，符合设备安全防护的基本要求，不需要额外加装复杂的安全围栏即可满足常规车间的安全作业规范。
