金属线材连续弯折成型自动弯丝设备

　　这款自动弯丝设备主要面向通讯接插件、电子元器件引脚、小型五金线材件的批量成型加工场景，在消费电子线束加工、通讯连接器生产车间里，这类设备是替代人工手动弯折钢丝、铜丝、合金线材的核心工位设备，能稳定完成直径0.5-6mm范围内金属丝材的定长送料、校直、多道次弯折、定长切断的全工序连续作业，相比传统单机单工序的弯折工装，整线集成度更高，不需要人工在多台设备间周转半成品，能大幅降低小直径线材加工过程中的弯折回弹、尺寸超差问题。

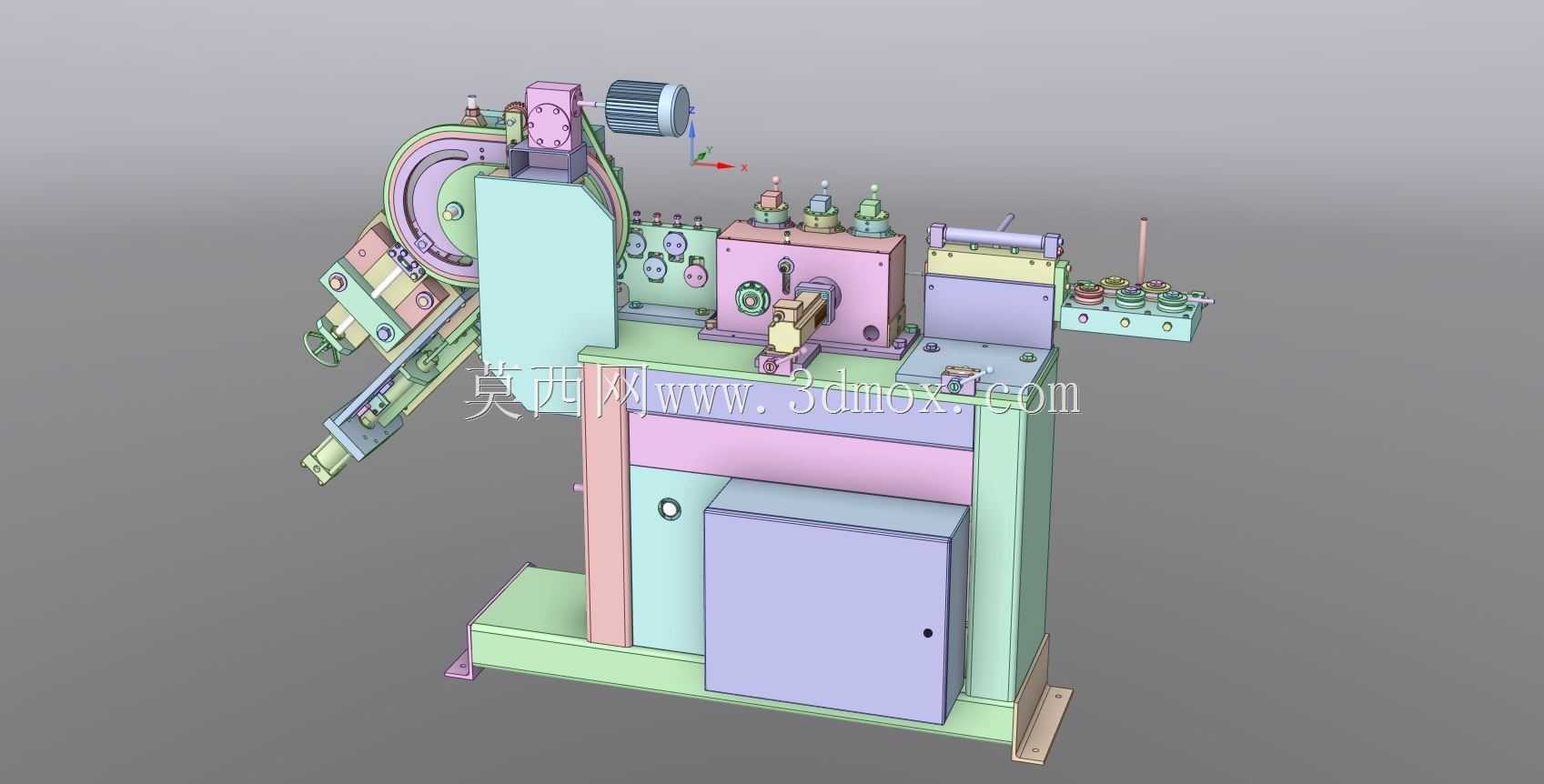

　　从结构布局来看，设备采用立式柜式机架作为承载主体，底部预留了膨胀螺栓安装孔位，整体安装占地长度约1200mm、宽度约700mm、整机高度约1500mm，机架下部设置电气安装舱，用来布置驱动控制器、接线端子排、气动阀组等元器件，舱门采用带锁密封结构，能避免车间加工产生的金属碎屑、切削液雾进入电气舱造成元件故障，机架台面采用加厚钢板铣平加工，所有功能模组的安装基准面都做了平面度处理，保证各工位的同轴度、平行度公差控制在0.02mm/m范围内，避免长期运行后模组偏移导致的线材成型尺寸偏差。

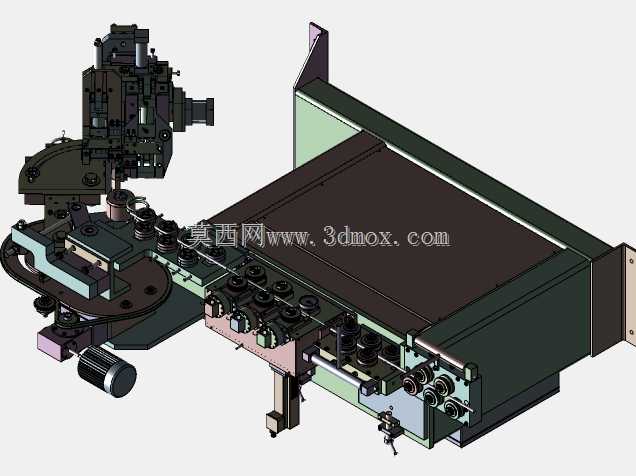

　　设备入料端设置了多组滚轮式校直机构，水平、垂直方向交错布置的校直轮可以根据加工线材的直径、材质调整压紧力，把成卷供应的弯曲线材预先校直，消除线材内部的残余应力，避免送料过程中出现卡滞、送料长度不准的问题；校直机构后衔接伺服驱动的送料轮组，上下对压的送料轮表面做了滚花处理，增大和线材表面的摩擦力，送料长度通过伺服电机的编码器闭环控制，送料精度可以控制在±0.1mm以内，能满足不同长度规格弯丝产品的尺寸要求。

　　核心弯折工位采用多组可调式弯折模具配合凸轮传动机构，凸轮轴通过减速电机驱动，按照预设的运动轨迹带动弯折摆臂动作，可以完成单平面、多平面的复杂形状弯折，模具安装位置预留了调节滑槽，更换不同规格产品时只需要调整弯折销的位置、更换对应规格的导向套，不需要整体更换模组，换型时间可以控制在30分钟以内，适配多品种小批量的通讯类线材配件生产需求。切断工位布置在弯折模组的出料侧，采用硬质合金切断刀，由独立的气缸驱动动作，在弯折工序完成后瞬间切断线材，切口平整无毛刺，不需要后续额外的倒角去毛刺工序。

　　设备的传动部分做了安全防护设计，所有齿轮、凸轮、传动带的外侧都安装了透明亚克力防护罩，既可以观察机构运行状态，也能避免操作人员误触运动部件造成工伤，防护罩设置了安全联锁开关，一旦防护罩被打开，设备会立即停止运行并触发报警。操作面板布置在设备台面的前侧上方，集成了参数设置、手动调试、运行状态显示的功能，操作人员可以直接在面板上设置送料长度、弯折角度、生产计数等参数，不需要修改底层控制程序，一线操作人员经过简单培训即可上手操作。

　　在实际生产适配中，这款设备可以对接上游的线材放卷架，下游可以直接接成品料盒或者接驳输送线，不需要额外的中转对接工装，设备的气源接口、电源接口都布置在机架后侧底部，和车间的水电气管路对接时不需要在机架上额外开孔走管，安装布线十分便捷。针对不同材质的线材，比如低碳钢丝、紫铜丝、不锈钢丝，设备的弯折速度、压紧力都可以做对应参数调整，加工不锈钢丝这类硬度较高的线材时，适当降低弯折速度、增大校直轮和送料轮的压紧力，就能避免线材打滑、弯折角度不足的问题，加工软质铜丝时则可以提高运行速度，提升生产效率，单班稳定产能可以达到3000-5000件，产品尺寸一致性远高于人工手动弯折的加工方式，能有效降低后续产品组装时的适配不良率。
