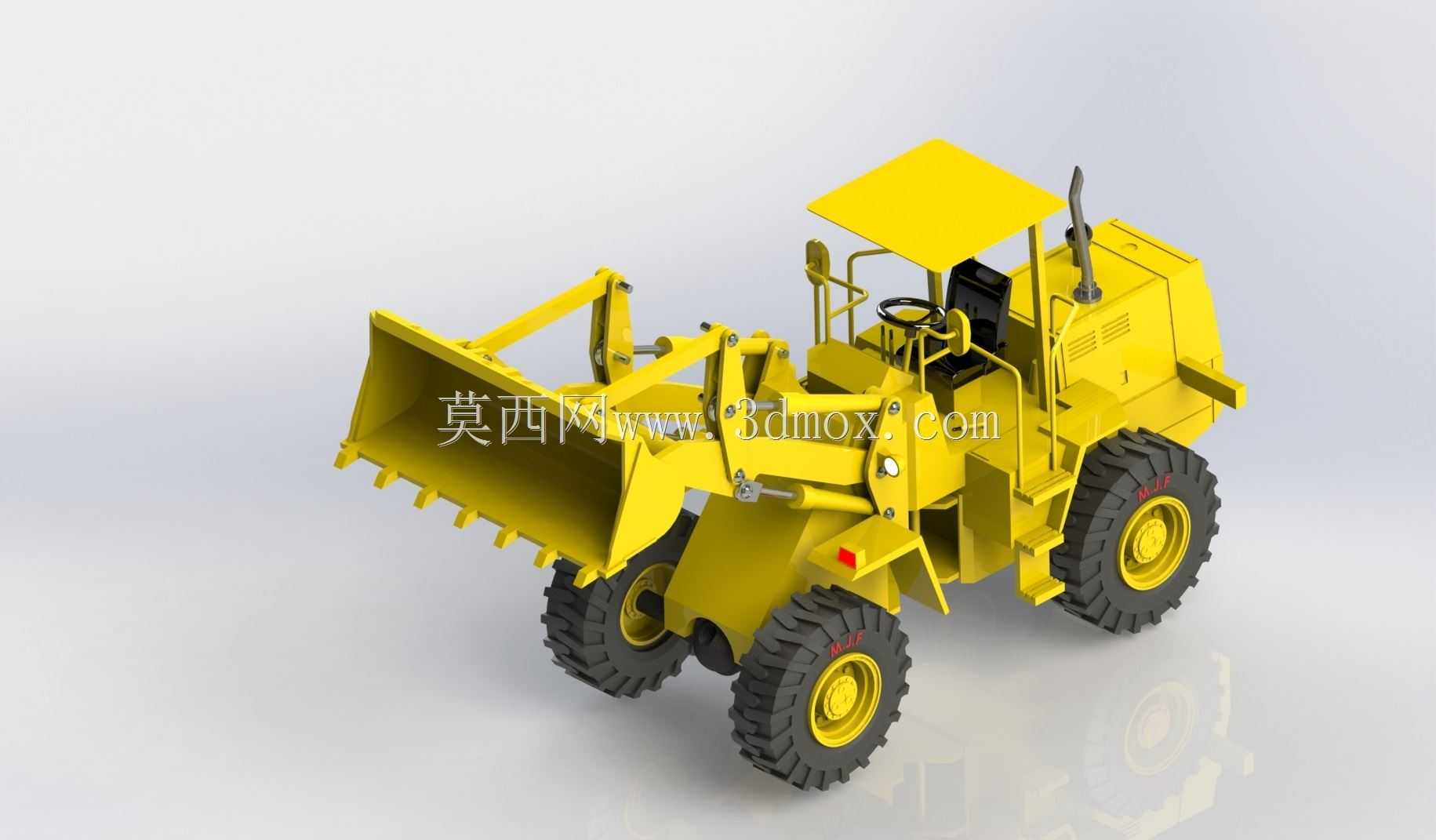

工程作业用轮式装载设备结构设计方案

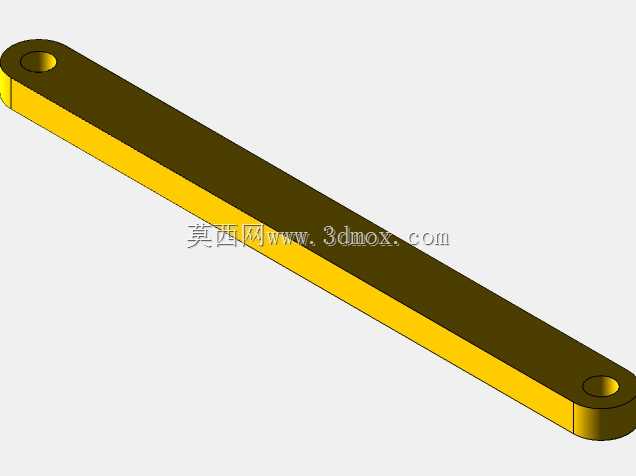

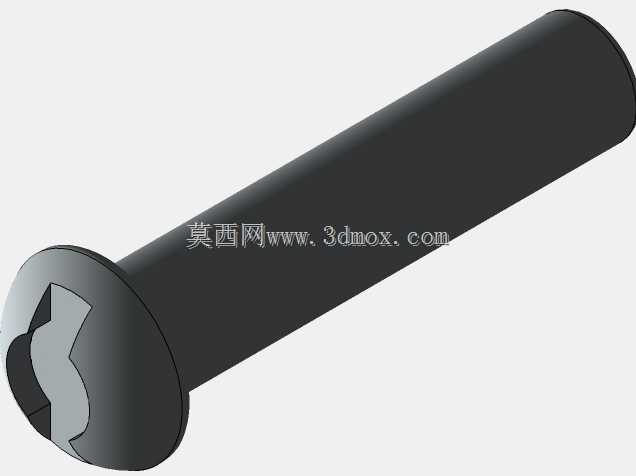

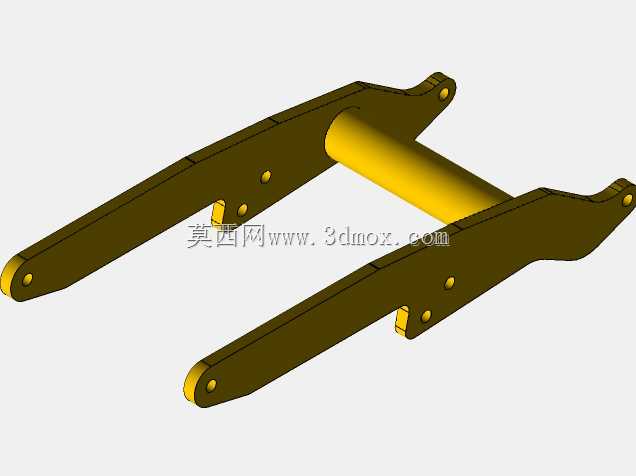

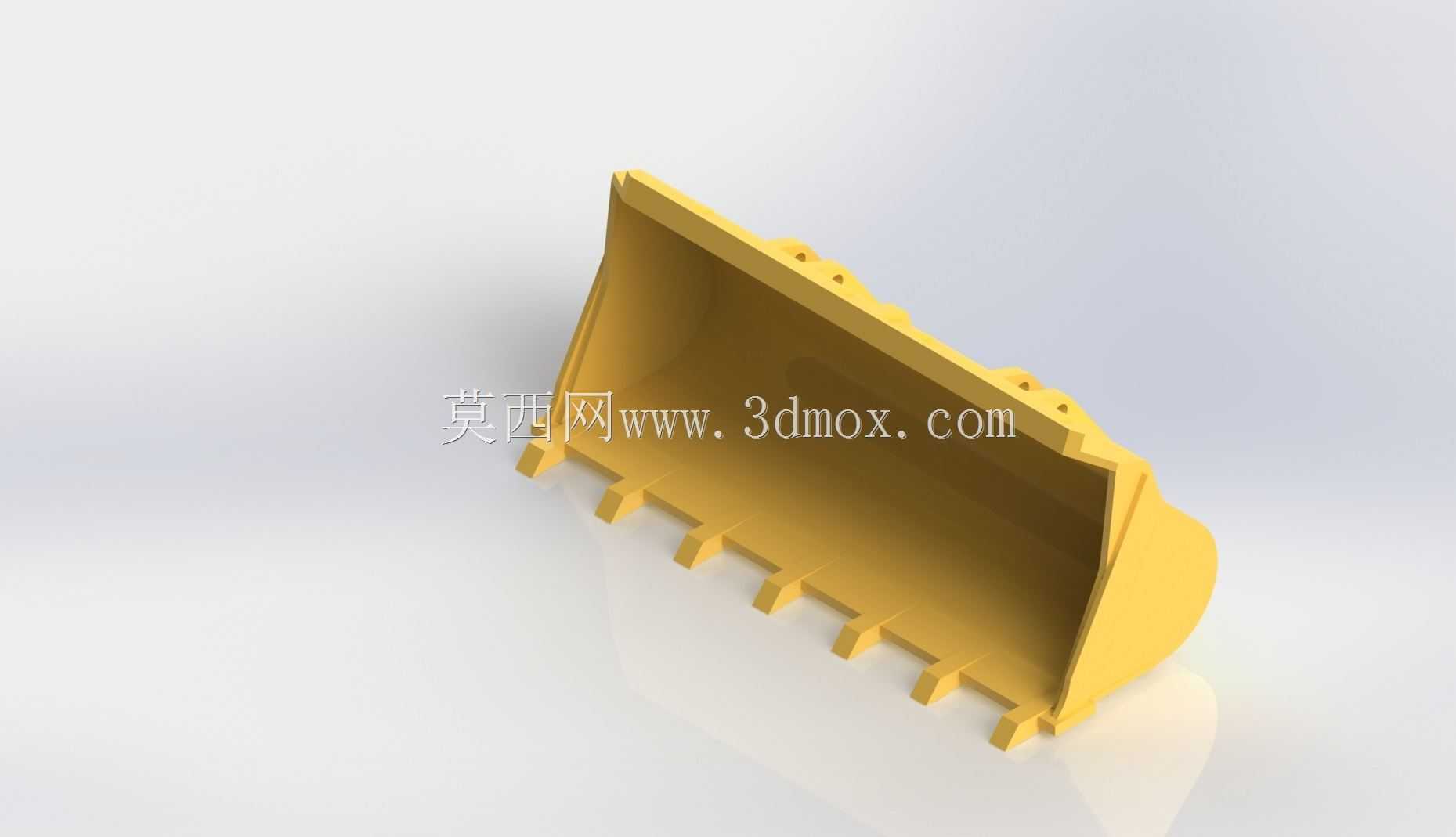

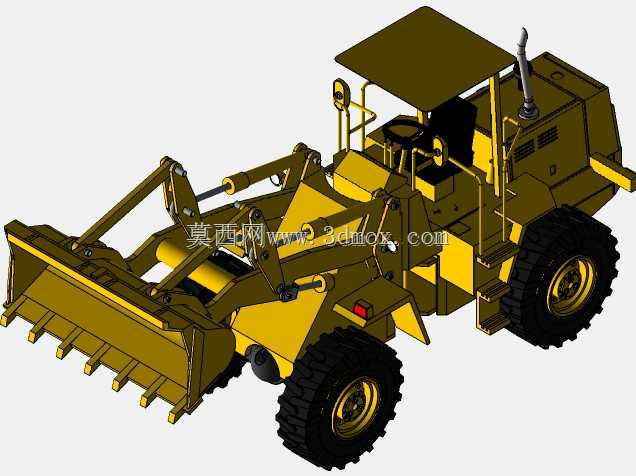

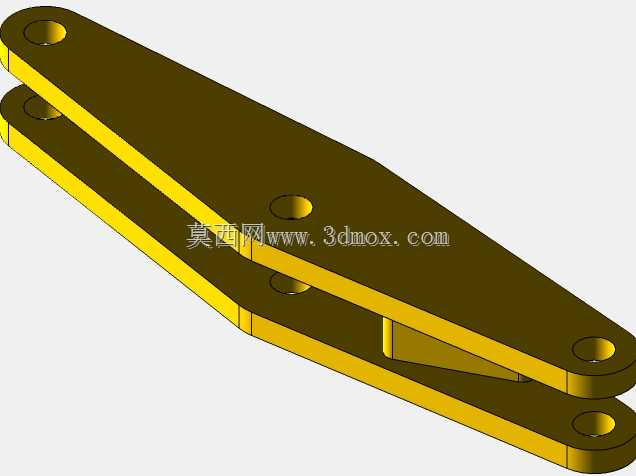

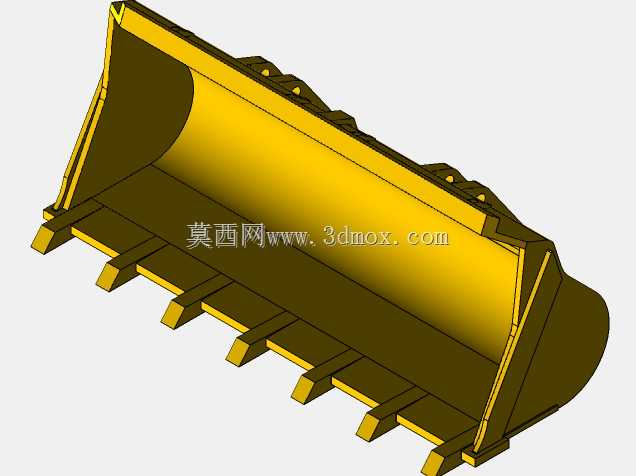

　　在散料转运、土石方短驳、基建场地清整、矿山采面辅助作业等场景里，轮式装载机是出场率极高的通用作业设备，不同于履带式设备对硬化路面的破坏，轮式构型的转场速度更快，对市政道路、厂区硬化地面的友好度更高，能在完成铲装作业的同时兼顾短距离物料转运，不用额外配置转运车辆就能完成零散料堆的归集、装卸全流程。这套轮式装载设备的设计，首先围绕作业端的载荷传递路径做结构优化，铲斗斗刃采用带耐磨齿的分体式结构，斗齿与斗体采用销轴连接，磨损后可单独更换，不用整体更换铲斗结构，能大幅降低现场运维的配件成本；动臂的铰点布置经过多工况载荷校核，举升过程中铲斗能保持近似平动的轨迹，减少物料撒漏，摇臂与连杆的传动比匹配了举升、收斗两个核心动作的力臂需求，

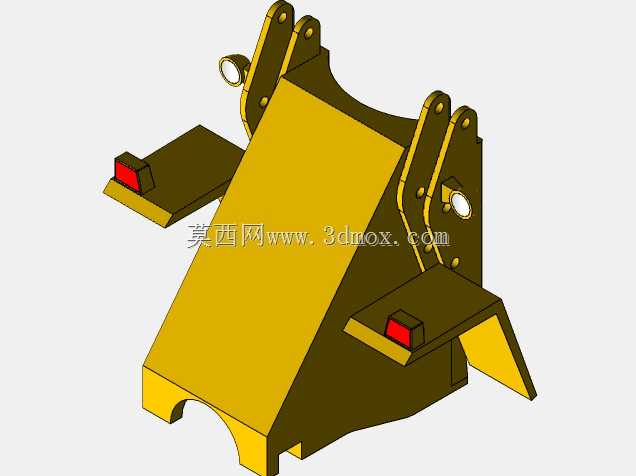

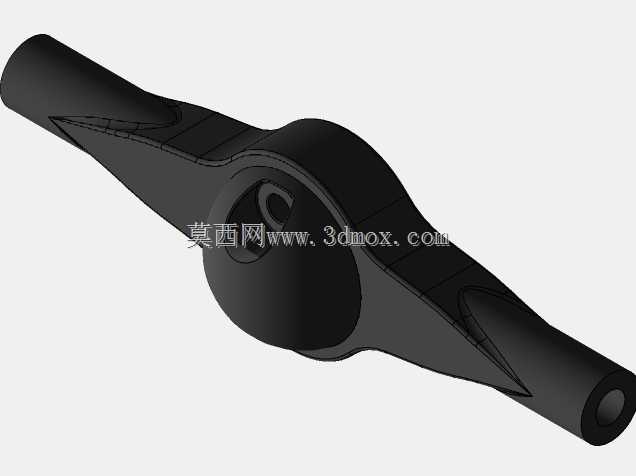

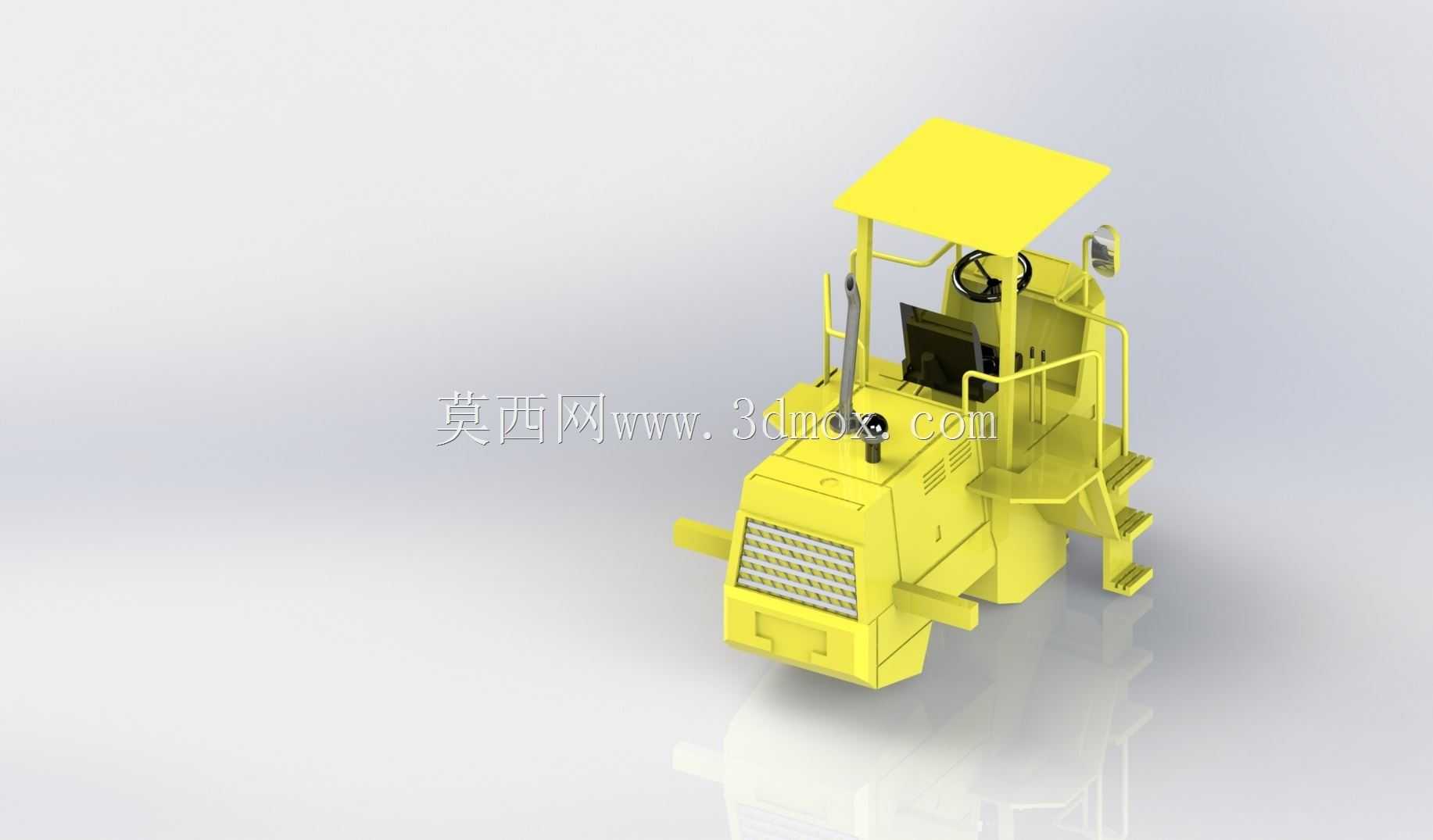

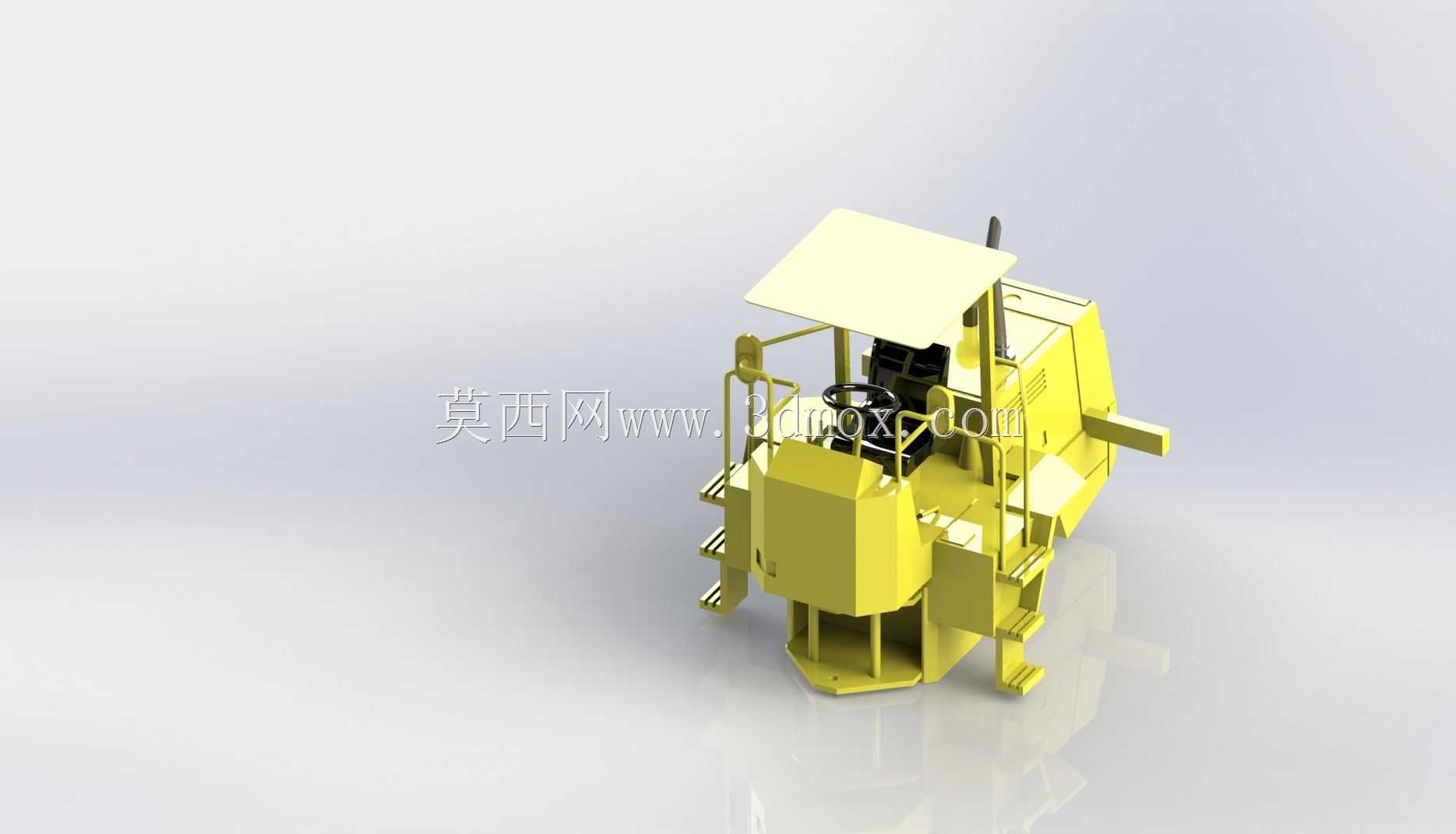

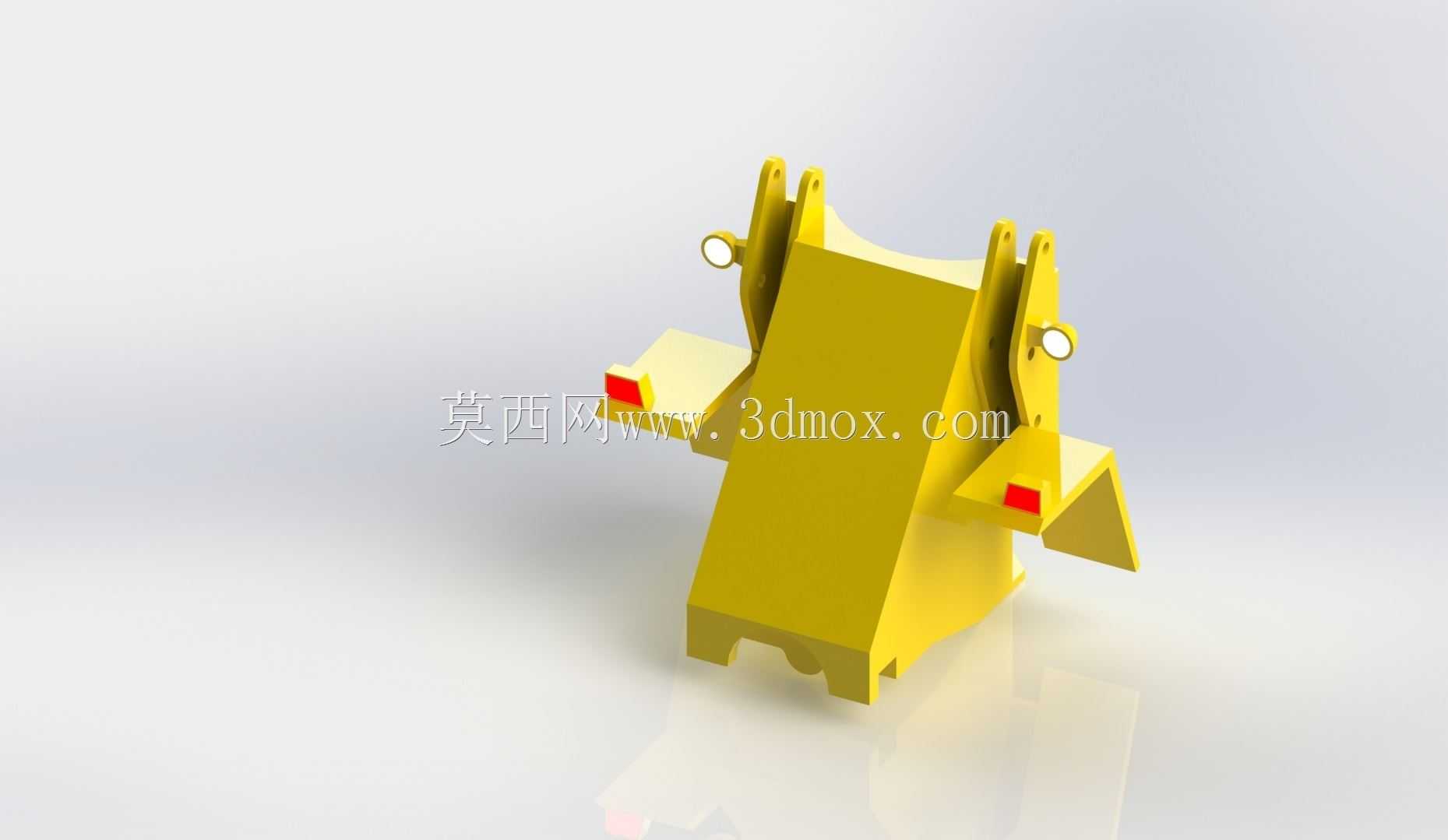

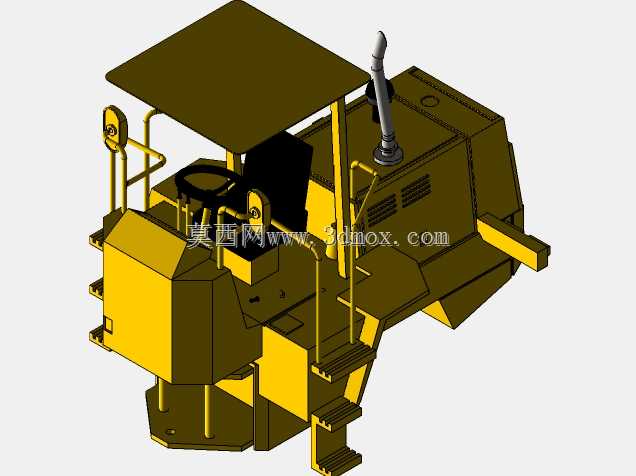

　　在液压系统额定压力不变的前提下，能最大化铲斗的插入力与举升力，应对密实度较高的砂石、土料堆也能顺利完成铲装。行走部分采用铰接式车架结构，前后车架通过中央铰接销连接，转向时前后车架折腰转向，转弯半径比整体式车架缩小近三分之一，能在狭窄的厂区巷道、基建基坑周边灵活转向，不用反复倒车调整作业位置；前后桥均配置轮边减速结构，把传动系的减速比拆分到主减速器与轮边端，既能降低传动轴的传递扭矩，缩小传动系部件的外形尺寸，又能给车轮提供足够的驱动扭矩，在松软、泥泞的作业场地也能获得足够的附着力，避免打滑陷车。驾驶室采用敞篷带防护顶棚的构型，顶棚做了防落物的加强结构，既能给操作人员遮挡日晒、阻挡作业过程中飞溅的小粒径碎石，

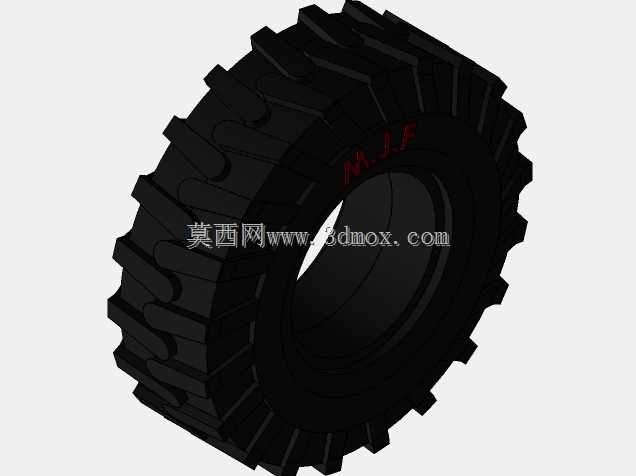

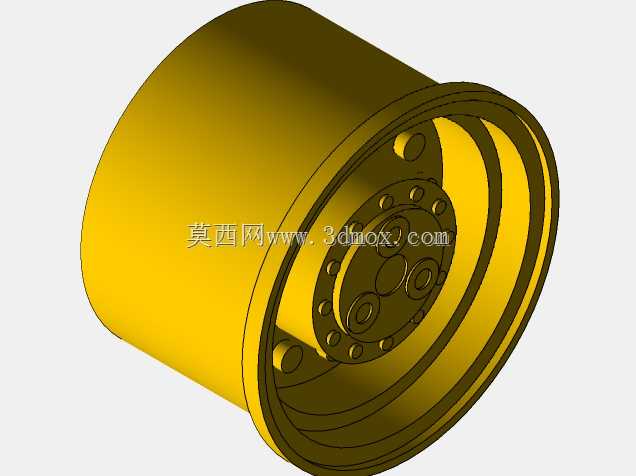

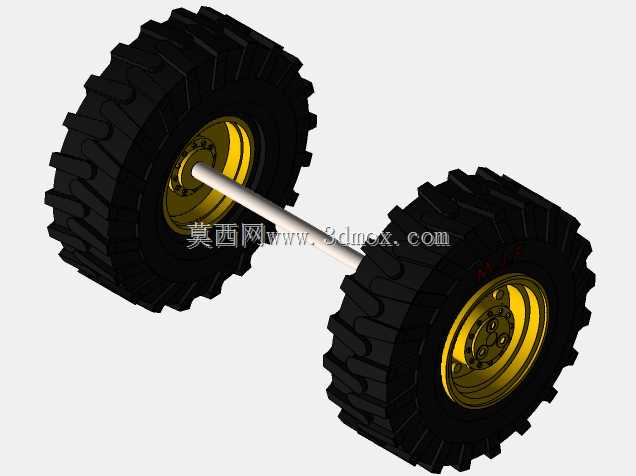

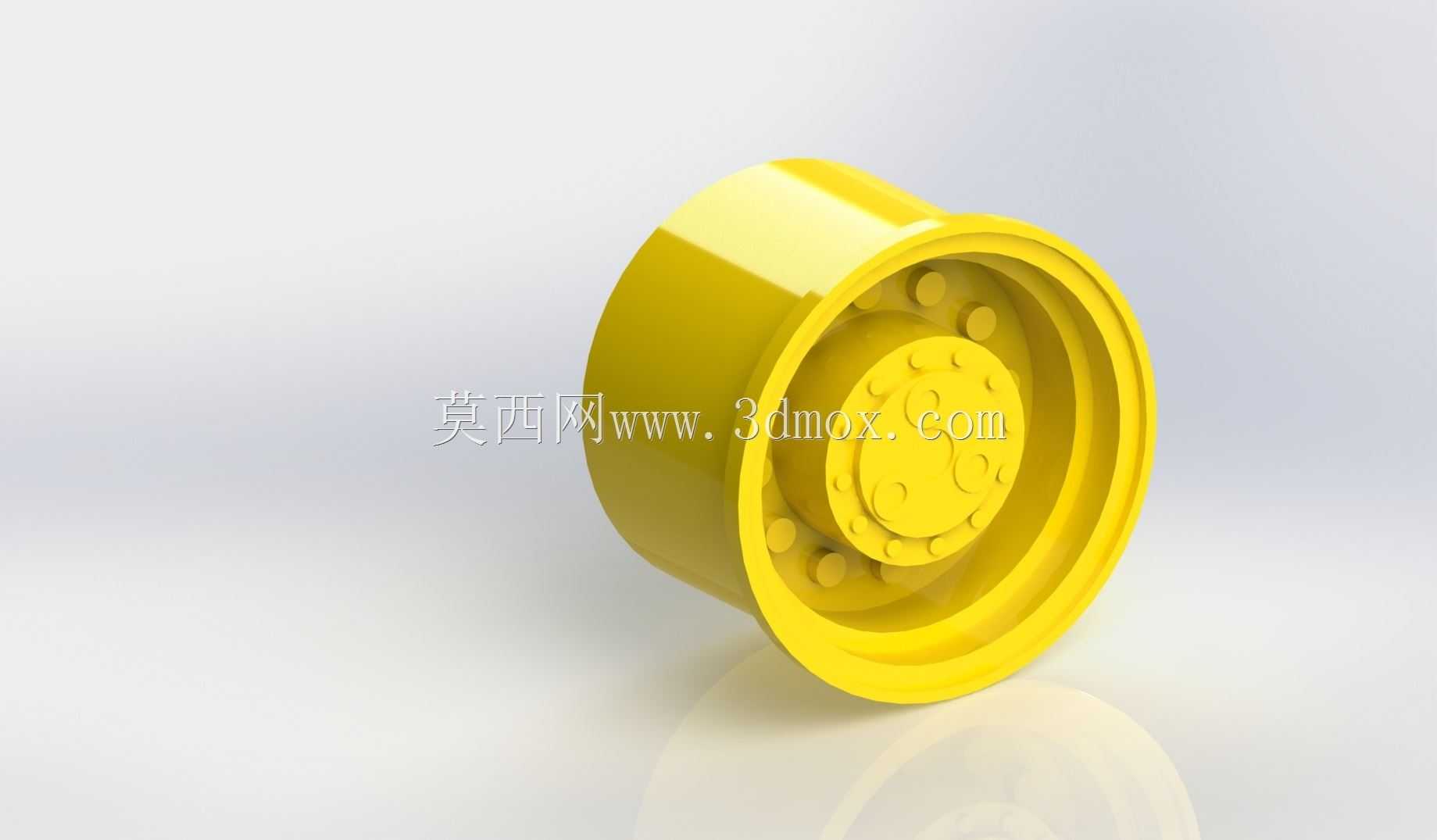

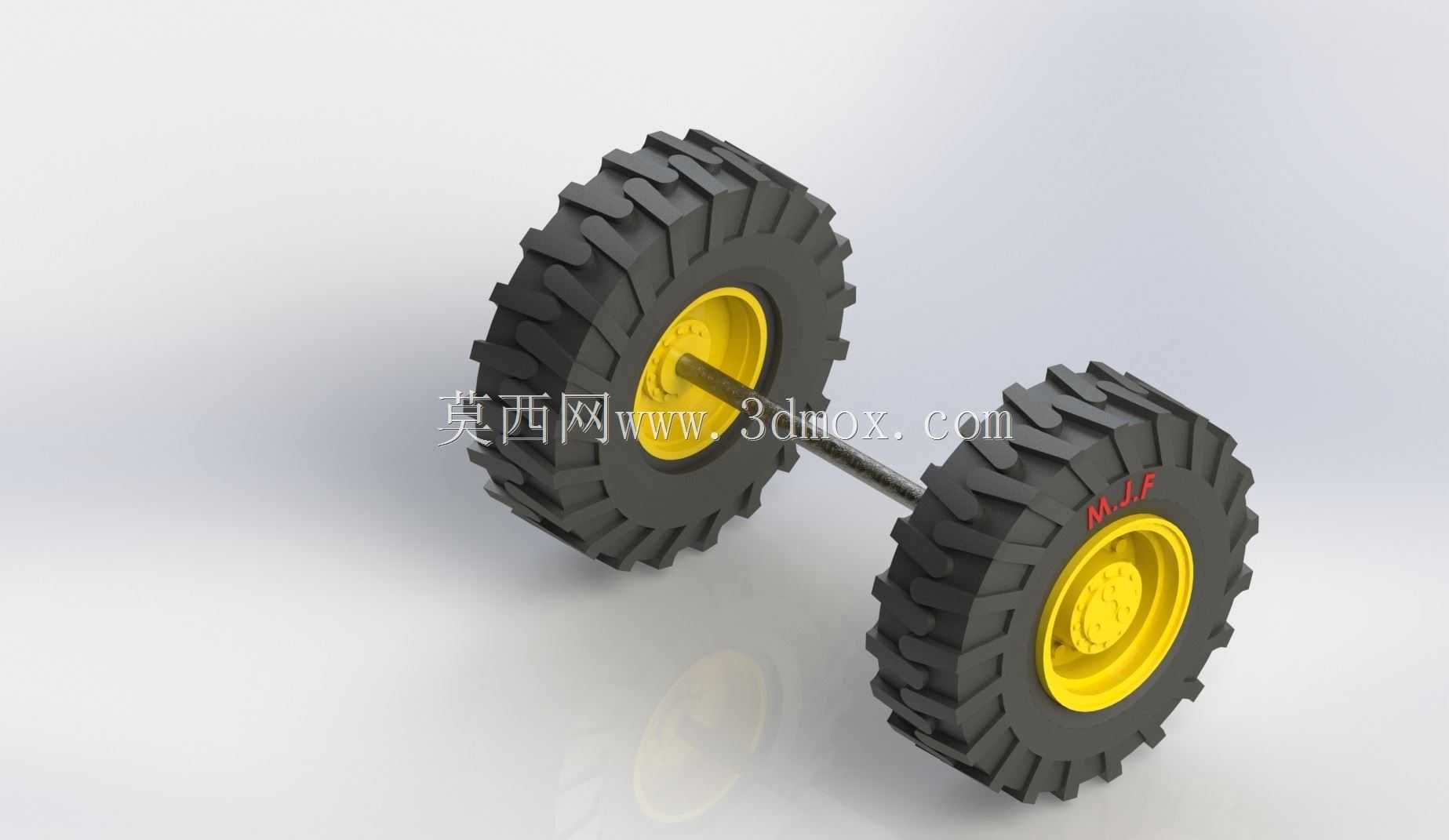

　　又不会因为全封闭结构遮挡操作人员的侧方、下方视野，作业时操作人员能清晰观察到铲斗与料堆、运输车辆车厢的相对位置，提升对位精度；操作机构的布置按照人机工程尺寸校核，转向盘、操作手柄、脚踏板的位置匹配常规作业姿态下的肢体活动范围，长时间作业也能降低操作疲劳度。轮胎选用大花纹块的工程专用轮胎，胎面的块状花纹能在松软地面嵌入土层获得抓地力，胎侧做了加厚处理，能抵御作业场地散落的尖锐碎石刮擦，减少爆胎风险；轮辋采用分体式结构，现场更换轮胎时不用大型压胎设备，拆开连接螺栓就能分离轮胎与轮辋，适配野外作业场地的简易维修条件。液压系统的管路布置沿着动臂、车架的结构内腔走线，外部加装防护盖板，避免作业过程中散落的物料砸碰管路，

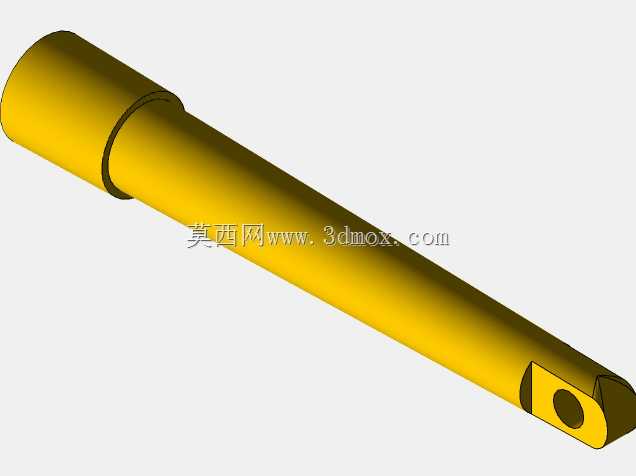

　　所有管路接头采用标准锥面密封结构，承压能力强，长期受振动影响也不容易出现渗漏问题；液压油箱的回油端配置多级过滤结构，能滤除液压油里混入的金属磨屑、粉尘杂质，延长液压泵、多路阀的使用寿命。整机的外形尺寸做了边界约束，整机长度控制在常规道路运输的限界范围内，转场时不用拆解结构就能直接通过平板拖车运输，整机高度满足厂区限高、架空线缆下方通行的要求，能在多数常规作业场地自由通行；工作装置的最大卸载高度匹配常见的工程自卸车车厢栏板高度，举升到最高位置时铲斗的前倾角度足够，能把斗内的粘性物料彻底倾倒干净，不会出现粘斗残留的问题。设计过程中所有铰接位置都预留了润滑脂加注通道，日常维保的时候不用拆解结构就能完成所有铰点的润滑作业，衬套采用自润滑复合材料制作，即使偶尔出现润滑不及时的情况，也不会出现铰点抱死、异常磨损的问题。车架的结构件采用箱型截面焊接结构，在载荷集中的铰接点、桥安装位置做了局部加强，焊接位置都做了应力释放处理，长期承受交变载荷也不容易出现焊缝开裂、结构变形的问题，能适配高负荷、连续作业的工况需求。
