通讯类塑料件精密注塑模具结构设计

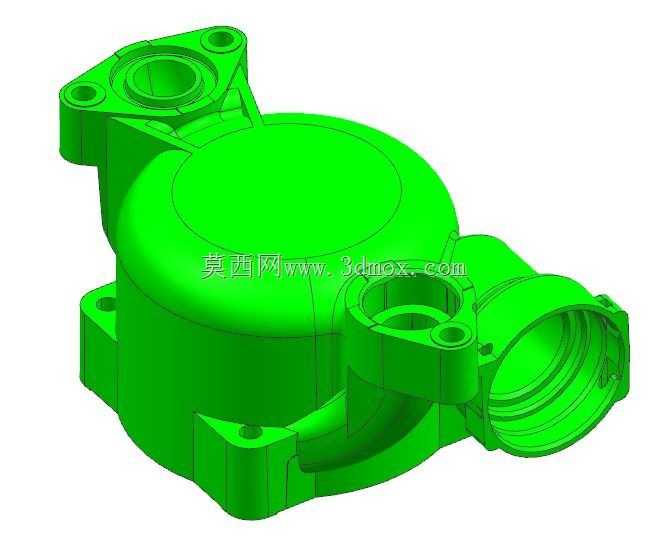

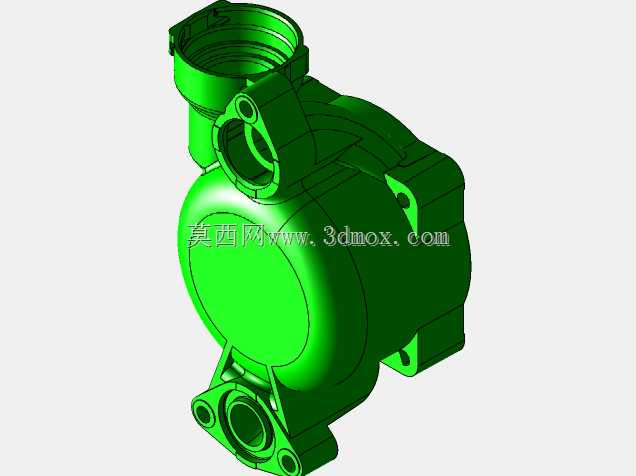

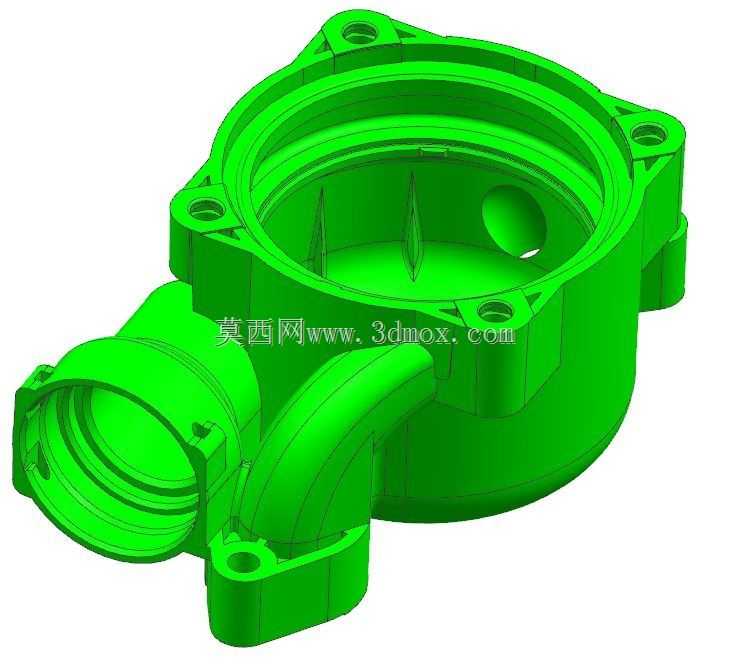

　　这套模具针对通讯类小型塑料结构件的批量注塑成型需求开发，核心适配薄壁带卡扣、内部带局部加强筋的通讯终端塑料配件生产，在消费电子通讯配件的注塑加工场景中，这类模具直接决定了产品的成型精度、批产一致性与生产节拍。从实际生产用途来看，该模具可直接安装在对应锁模力规格的卧式注塑机上，完成熔融塑料的注射、保压、冷却、开模顶出全流程作业，成型后的塑件无需大量后处理即可直接进入通讯产品的组装工序，适配日常量产的连续作业需求。

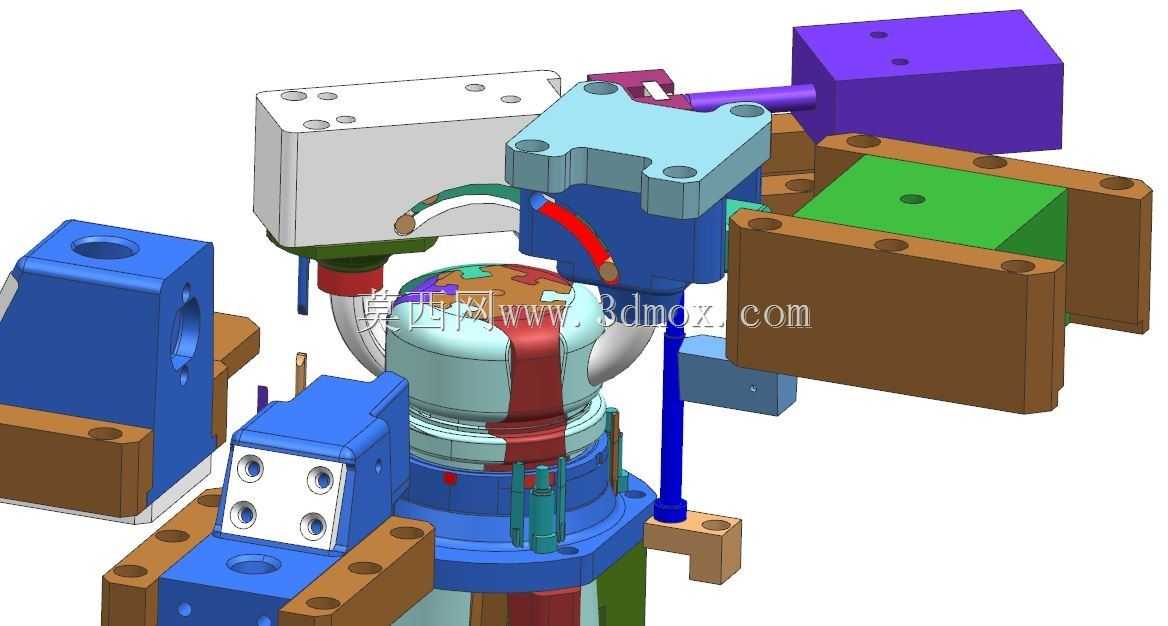

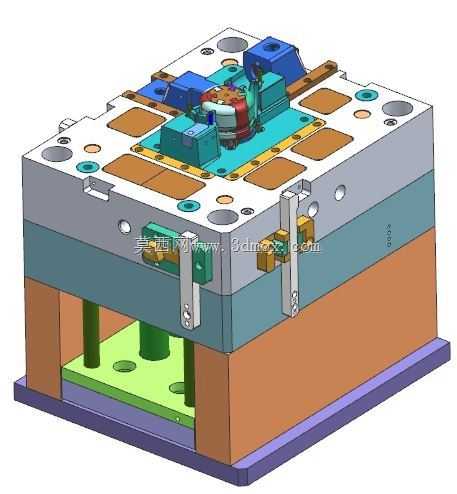

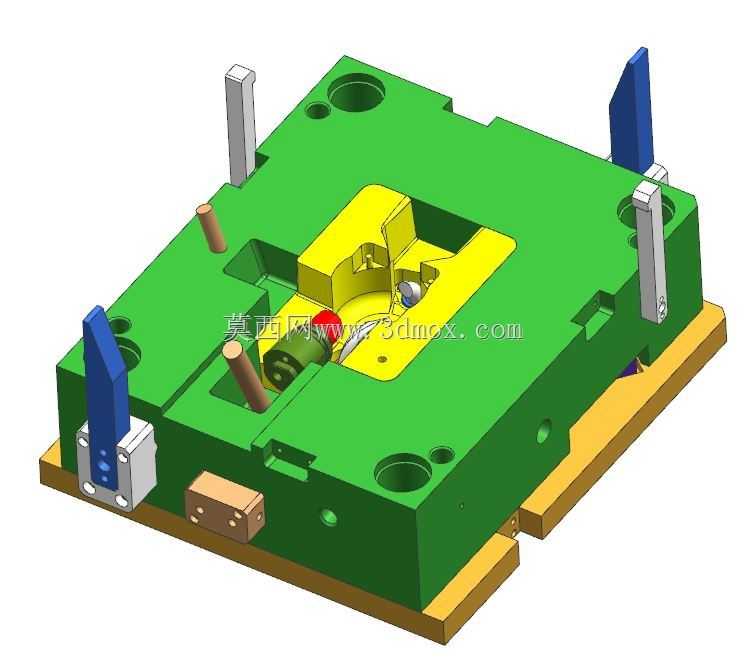

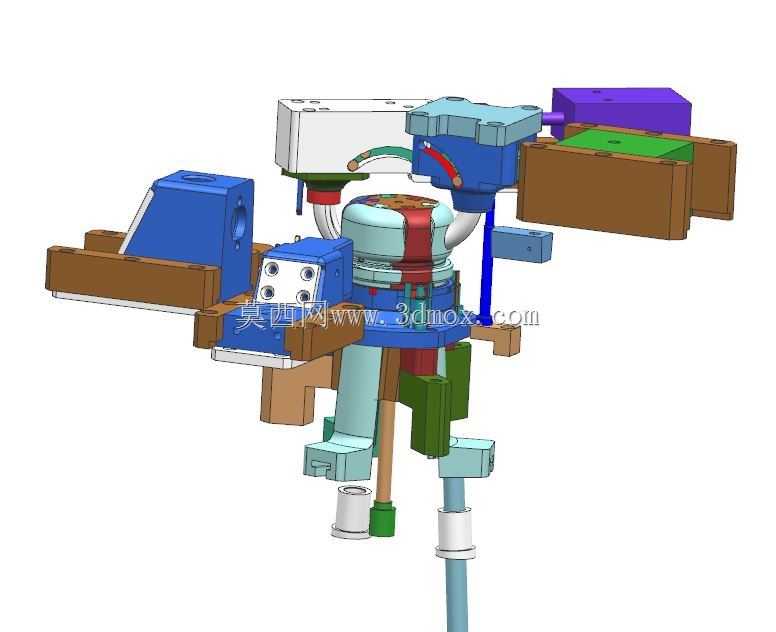

　　从功能特性上看，模架采用标准三板式结构布局，分型面贴合塑件的最大轮廓边界设计，避免了成型后塑件出现飞边、错位等常见缺陷；内部设置的多组斜顶与滑块结构，负责成型塑件侧面的倒扣卡扣与侧孔特征，开模过程中侧抽芯动作与开模行程通过内置的拉杆、限位螺钉实现机械联动，无需额外配置独立驱动单元，能有效降低模具的制造成本与后期维护难度。冷却回路采用分层环绕设计，分别在定模板、动模板以及内部镶件上布置了对应口径的冷却水道，可保证模温在成型过程中均匀分布，减少塑件因冷却不均产生的翘曲变形，同时缩短单模成型周期，提升批量生产效率。顶出系统采用顶针、顶板结合的组合顶出方式，顶出力均匀分布在塑件的非外观面与加强筋位置，避免顶出过程中塑件出现顶白、变形问题，保证成型后塑件的外观质量与尺寸精度。

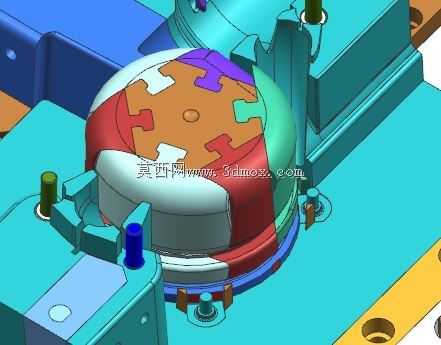

　　设计过程中首先围绕塑件的结构特征做了成型工艺性分析，针对通讯类塑料件常用的ABS、PC+ABS等常用注塑材料的收缩率参数，预留了合理的成型收缩余量，所有成型镶件均采用模块化拆分设计，局部易磨损的小镶件采用独立快换结构，后期生产中若出现磨损、损坏可快速更换，无需整体拆卸模架，大幅降低停机维护时间。模架的外形尺寸严格适配对应吨位注塑机的拉杆间距、最大模厚与最小模厚安装边界，定位圈、浇口套的尺寸匹配注塑机的射嘴定位标准，模具吊装孔、锁模槽的位置均符合通用注塑机的装夹要求，可直接上机安装无需额外改装。浇注系统采用点浇口进料方式，浇口位置选在塑件的非外观隐蔽面，成型后浇口痕迹极小，无需额外修剪浇口工序；流道设计做了圆滑过渡处理，减少熔融塑料的流动阻力，保证塑料熔体可以快速、均匀填充整个型腔，避免出现缺胶、熔接痕等成型缺陷。排气槽开设在型腔末端与熔体最后填充的位置，可在注射过程中快速排出型腔内的空气，避免塑件出现烧焦、气泡等问题。导向系统采用导柱导套加精密定位块的组合定位方式，保证合模过程中动定模的对中精度，避免长期生产过程中出现分型面错位、型腔磨损的问题，延长模具的整体使用寿命。整套模具的结构布局紧凑，所有运动部件均做了行程限位与硬限位保护，避免开模合模过程中出现部件碰撞、超行程损坏的问题，适配车间连续批量生产的作业强度要求。
