多规格刚性套筒联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:683059
  • 多规格刚性套筒联轴器结构设计
  • 多规格刚性套筒联轴器结构设计
  • 多规格刚性套筒联轴器结构设计

  在常规动力传输场景中,两轴同轴度误差极小、传动载荷平稳无冲击的工况下,套筒式刚性联轴器是成本可控、结构紧凑的首选连接部件,这类部件广泛应用于小型输送线驱动端、精密试验台传动组、小型机床进给轴连接等对传动间隙有严格要求的场景,不存在弹性元件带来的传动滞后,能保证转速与扭矩的无偏差传递。

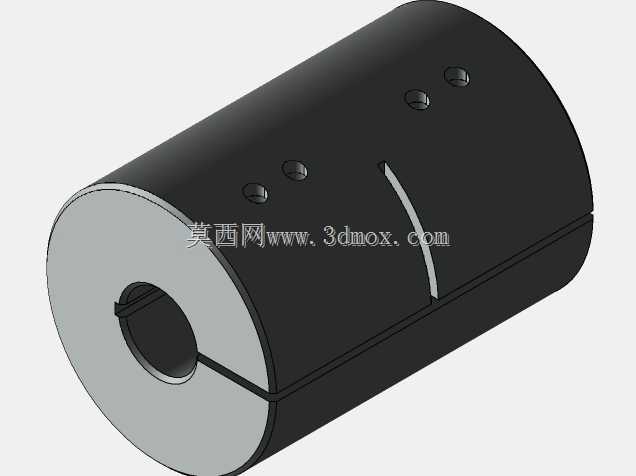

  这套套筒联轴器采用整体剖分式套筒结构,区别于传统整体式套筒需要轴向套入安装的弊端,剖分结构可在不挪动两端轴系位置的前提下完成拆装,大幅降低设备后期维护的拆装工作量,尤其适合两端轴系已经完成定位固定、无法做轴向窜动的装配场景。套筒沿轴向中线做对称剖分,两半套筒通过沿轴向排布的紧固螺栓实现锁紧,螺栓预紧后套筒内壁与轴表面产生足够的抱紧摩擦力,同时配合轴端的键槽结构可传递更大额定扭矩,避免重载下出现轴与套筒的相对滑移。

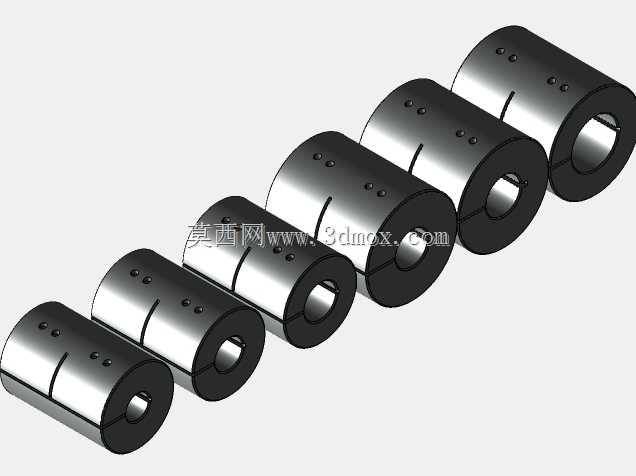

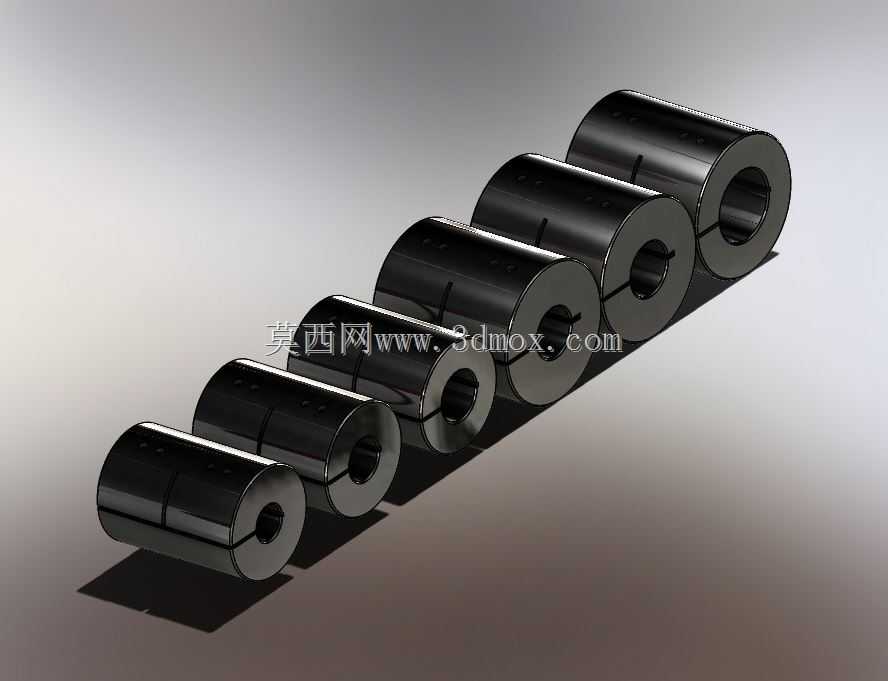

  设计过程中优先考虑了不同轴径的适配需求,覆盖8-20mm、25-40mm、40-45mm等多档轴孔规格,单一系列即可覆盖常规小型传动场景的常用轴径范围,选型时无需单独定制非标准件。套筒的外形采用等外径圆柱结构,无多余凸起结构,转动过程中风阻极小,做动平衡校正时无需额外处理异形结构带来的偏心问题,最高适配转速可满足常规工业传动的转速要求。安装边界上,套筒的轴向长度根据轴径大小做匹配设计,轴径越小对应的套筒轴向长度越短,避免小轴径场景下套筒过长带来的不必要空间占用,同时保证足够的抱紧长度,防止轴连接位置出现应力集中导致的轴颈断裂问题。

  从实际使用角度看,这类刚性套筒联轴器不具备补偿两轴相对偏移的能力,因此装配时需要严格保证两端轴的同轴度公差,径向偏移量需控制在0.05mm以内,角向偏移不超过0.05°,否则运转过程中会在轴颈位置产生附加弯曲应力,长期运行会加速轴承磨损甚至出现轴的疲劳断裂。套筒的内孔加工精度按照H7级公差设计,与轴的配合采用间隙可控的过渡配合,既保证装配时的便利性,又能避免配合间隙过大带来的传动冲击。剖分面的加工平面度控制在0.02mm以内,螺栓锁紧后两半套筒的剖分面完全贴合,不会出现局部缝隙导致的抱紧力不均问题。

  在传动特性上,套筒联轴器本身不具备缓冲减震能力,因此仅适用于载荷平稳、无频繁正反转冲击的工况,比如恒转速运行的泵类驱动连接、小型输送带的辊筒驱动连接、精密检测设备的传动组连接等场景,在存在冲击载荷或者频繁启停的工况下,需要额外校核螺栓的剪切强度以及套筒与轴的抱紧力,避免出现连接失效。安装时需要注意紧固螺栓的拧紧顺序,按照对角交替的方式逐步拧紧至额定扭矩,避免单侧受力导致套筒偏斜,出现抱轴不同心的问题。同时套筒的外圆表面做发黑防锈处理,在常规车间环境下无需额外做防锈防护,表面粗糙度控制在Ra3.2,既不会因为表面过于粗糙导致积尘难以清理,也不会因为过高的表面处理要求增加不必要的加工成本。
