带旋转挂钩的锥形端拉伸弹簧结构设计

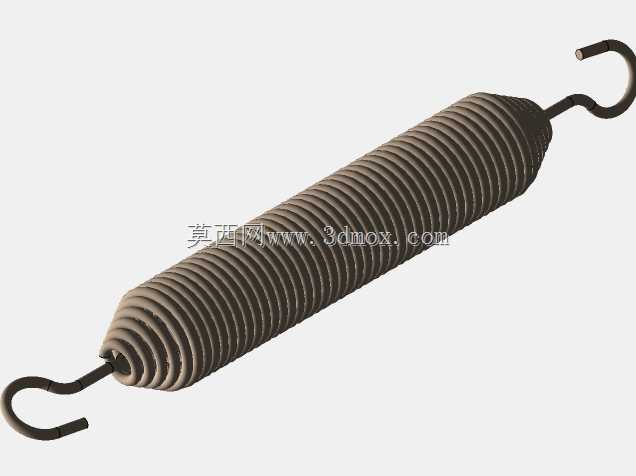

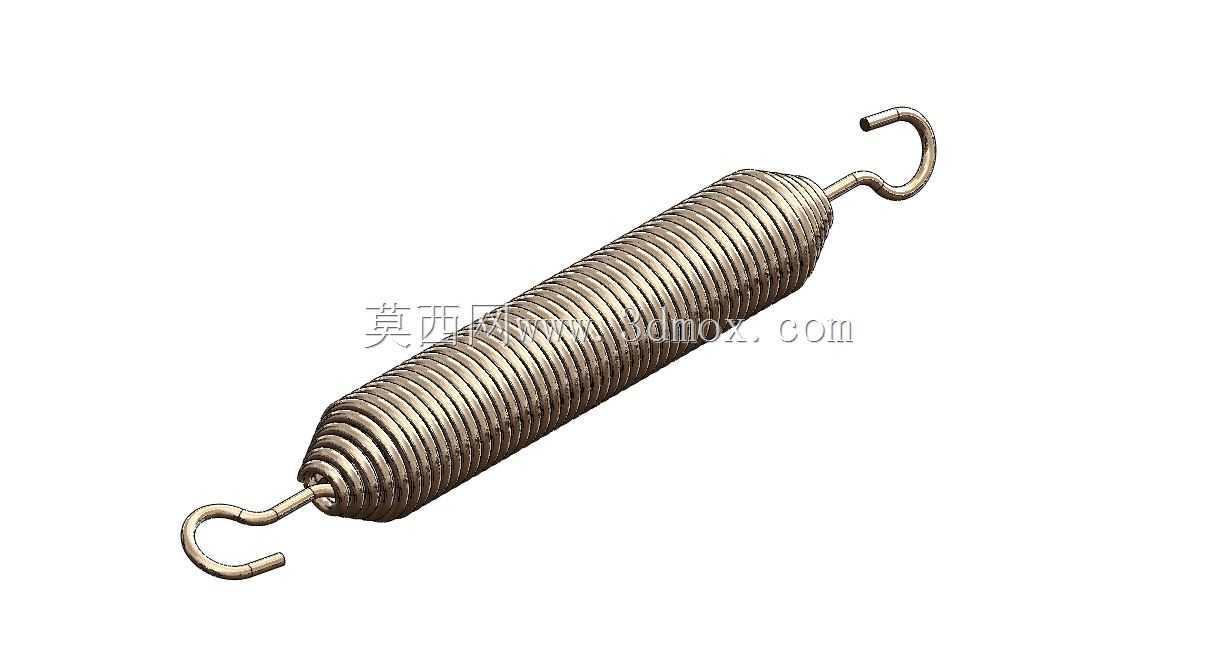

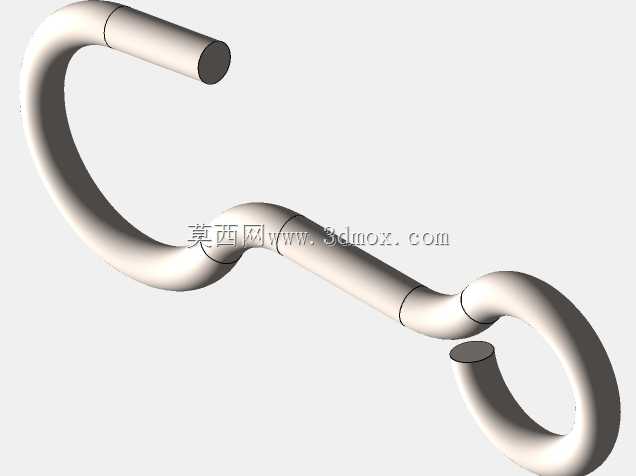

　　这款带旋转挂钩的锥形端拉伸弹簧，是机械弹性连接场景里常用的受力元件，日常在通讯设备内部的卡扣复位、小型工装夹具的张紧结构、家电舱门的回弹机构里都能见到它的身影。和普通等径拉伸弹簧不同，它的端部做了锥形收窄设计，这个结构不是为了外观差异化，而是为了适配安装空间受限的场景——当安装位的孔径小于弹簧主体外径时，锥形端可以顺利穿入安装孔，同时保证弹簧主体的有效圈数足够，不会因为端部缩径损失过多的刚度储备。两端的旋转挂钩是整个零件的核心功能结构，挂钩的圆弧过渡处做了圆角处理，避免应力集中导致挂钩在反复拉伸过程中断裂，挂钩可以绕弹簧端部的中心做小角度旋转，这个设计能抵消安装时的对位偏差，哪怕两个安装挂点存在轻微的角度错位，

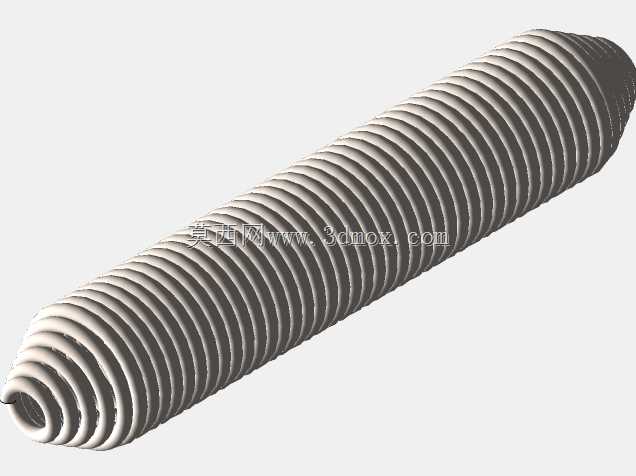

　　弹簧在工作时也不会因为附加扭矩出现圈间错位、侧向弯折的问题。从设计逻辑上看，做这个结构的时候首先要确定弹簧的工作行程和预拉力，锥形端的圈数一般控制在1.5到2圈，锥度根据安装孔的直径来调整，既要保证端部能顺利穿装，也要让锥形段和等径段的过渡平滑，避免出现刚度突变。弹簧的线径选择要匹配工作载荷，挂钩的根部直径要比弹簧线径略粗一点，因为挂钩根部是整个弹簧应力最高的位置，反复加载的时候最容易出现疲劳断裂，很多现场失效的拉伸弹簧都是从挂钩根部开裂的，所以建模的时候这个位置的圆角一定要做足，不能留尖锐的加工死角。安装边界上，弹簧自然状态下的长度要比两个挂点的最小间距短3到5毫米，保证安装后有足够的预拉力，不会在设备振动的时候出现松脱；

　　弹簧的最大拉伸长度不能超过材料的弹性极限，一般有效圈的节距在拉伸到并圈前就要预留10%左右的余量，避免过载导致塑性变形。实际选型的时候，要注意挂钩的开口尺寸要比安装挂轴的直径大0.2到0.3毫米，间隙太小安装困难，间隙太大工作时会出现冲击异响，还会加剧挂钩的磨损。锥形端的设计还有一个好处，就是弹簧压缩到极限位置的时候，锥形段的圈会先逐渐并紧，起到缓冲的作用，不像等径弹簧会突然并圈产生刚性冲击，这在需要平缓复位的通讯设备舱门、小型翻盖结构里尤其适用，能有效降低开合时的碰撞噪音。建模过程中要注意螺旋线的过渡，锥形段的螺旋线螺距要和主体段保持一致，端部的挂钩扫掠路径要和弹簧端部的簧丝自然相切，不能出现生硬的折角，

　　否则后续做有限元应力分析的时候，折角位置会出现虚假的应力集中点，影响仿真结果的准确性。簧丝的表面处理一般根据使用环境选择，普通室内环境用镀锌处理就可以满足防锈要求，如果是在户外或者有腐蚀的环境里使用，会选择不锈钢材质或者做喷塑处理，这时候建模的时候要预留镀层的厚度，避免安装时尺寸出现偏差。很多新手在设计这类带钩拉伸弹簧的时候，容易忽略挂钩的旋转自由度，把挂钩和簧丝做成完全固定的结构，实际装配的时候就会发现，只要两个挂点不在同一条直线上，弹簧安装后就会产生扭曲应力，工作不了几次就会断裂，这个旋转结构看似简单，实则是解决安装偏差、提升弹簧使用寿命的关键设计。另外锥形端的收口角度不能太大，一般控制在15度以内，角度太大的话锥形段的刚度会和主体段差太多，工作的时候变形会集中在锥形段，反而容易导致局部失效。
