双扭臂式扭转弹簧结构设计

　　日常做结构设计时，扭转弹簧的选型与建模往往容易被忽略细节，很多新手只会调用标准件库的通用模型，却忽略了实际安装空间、扭臂受力角度对弹簧寿命的影响。这次的双扭臂扭转弹簧，是针对通讯设备内部翻盖结构、小型卡扣锁止机构做的定制化设计，和普通单扭簧不同，双螺旋圈体的结构能在相同安装空间内提供更均衡的扭力输出，避免单侧扭臂长期受力出现金属疲劳断裂的问题。

　　从实际应用场景来看，这类扭簧常被用在小型通讯终端的翻盖复位结构、接线端子的压线弹片、设备舱门的自动回弹卡扣上，和压缩弹簧、拉伸弹簧的受力方向不同，扭转弹簧的受力是沿螺旋轴线的旋转力矩，所以设计时首先要确认的是安装轴的直径，螺旋圈的内径必须比安装轴大0.3-0.5mm，既要保证弹簧转动时不会和轴产生卡滞，也不能间隙过大导致弹簧转动时出现径向窜动，磨损圈体表面。

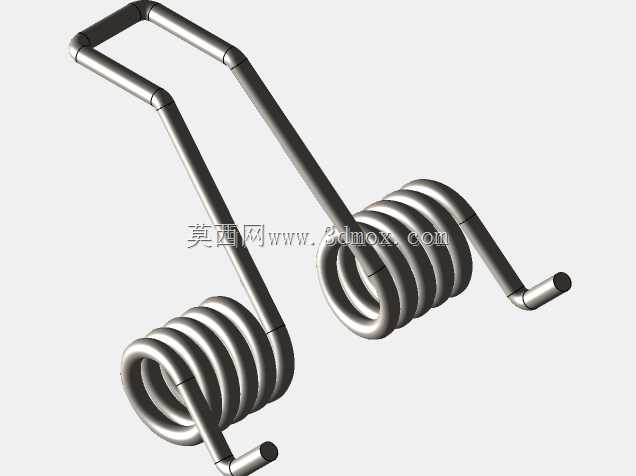

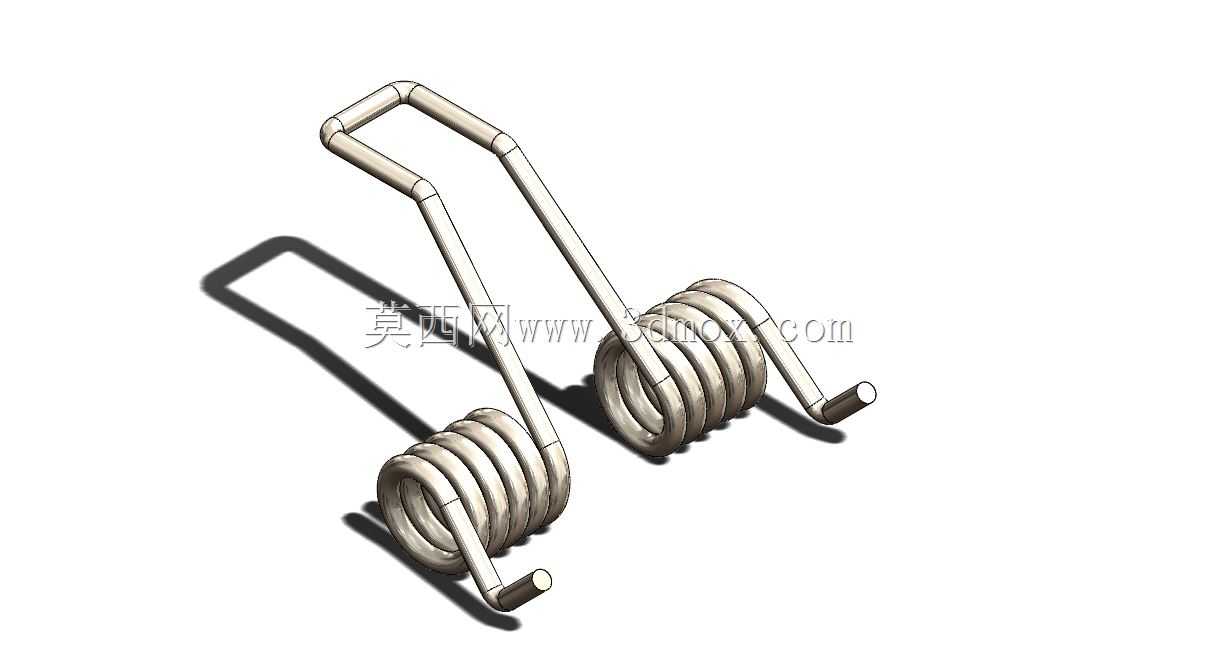

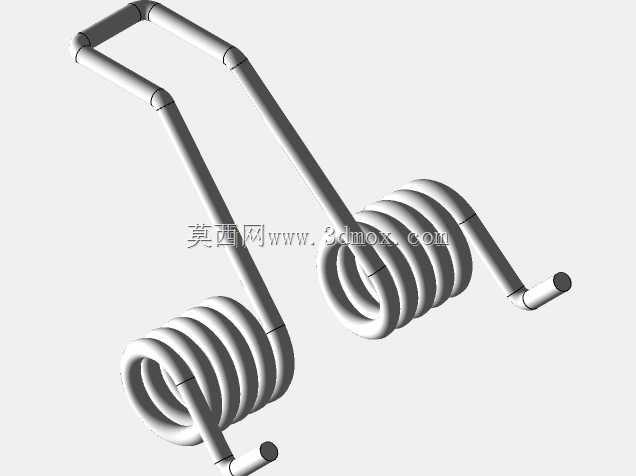

　　具体到结构设计上，这款扭簧采用了对称双圈体布局，两个螺旋圈的旋向相反，扭臂采用了直臂加末端弯折的结构，弯折段的长度刚好匹配安装位的卡槽深度，装配时扭臂的末端可以直接卡入预设的定位槽内，不需要额外做焊接或者紧固件固定，减少装配工序的同时，也避免了固定点处的应力集中。圈体的节距设计上没有采用等节距的密圈结构，而是在圈与圈之间预留了0.1mm的微小间隙，这个间隙是为了承受扭力时圈体之间不会出现摩擦剐蹭，长期往复转动时不会因为圈间磨损导致弹簧刚度下降，很多标准扭簧用久了扭力衰减，很大一部分原因就是密圈结构在转动时圈体互相摩擦，金属表层磨损后有效线径变小，输出力矩达不到设计要求。

　　安装边界的考量上，这款扭簧的两个扭臂展开后的最大外轮廓尺寸，是严格按照通讯设备内部的安装腔空间做的适配，扭臂的弯折角度经过反复校核，当翻盖处于完全闭合状态时，弹簧的预扭转角度为15度，能提供足够的初始预紧力让卡扣保持锁止状态，不会因为设备晃动出现松脱；当翻盖打开到最大角度时，弹簧的最大扭转角度不超过60度，远低于弹簧材料的极限扭转角度，保证长期循环使用后力矩衰减率控制在5%以内。扭臂的横截面是圆形弹簧钢线，和安装卡槽的接触位置做了圆弧过渡，没有尖锐棱角，避免转动时扭臂刮伤安装位的塑料壳体，也减少应力集中导致扭臂从弯折处断裂的风险。

　　从功能特性来说，双圈体的结构相比同线径的单圈扭簧，能在相同的扭转角度下提供更平缓的力矩曲线，不会出现角度越大力矩陡增的情况，用户开合翻盖时的手感会更均匀，不会出现刚开盖时阻力过大、开到一半突然松垮的问题。设计时还特意校核了弹簧的并紧力矩，当扭转角度超过设计最大角度15度时，圈体才会开始并紧，相当于自带了机械限位，不会因为用户过度翻开翻盖导致弹簧出现塑性变形，这一点在小型消费类通讯设备上尤其重要，很多用户使用时不会刻意控制翻开角度，弹簧本身的结构限位能大幅降低产品的售后故障率。

　　建模过程中，螺旋扫描的路径严格按照弹簧的自然伸直状态绘制，扭臂的弯折处采用了和线径匹配的圆角过渡，没有直角折弯，因为弹簧钢在冷弯折时，如果折弯半径小于线径的1倍，弯折处会出现内部应力裂纹，后续受力时很容易从弯折处断裂，所以所有弯折位置的内圆角都设置为线径的1.2倍，既满足安装尺寸要求，也符合弹簧加工的工艺要求，不会出现建模结构好看但实际生产做不出来的问题。另外两个螺旋圈的同轴度公差控制在0.1mm以内，装配到安装轴上时，两个圈体不会出现偏斜，转动时整个弹簧的受力均匀，不会出现单侧圈体磨损严重的情况。
