带扰流柱矩形管道流体流动与传热特性分析

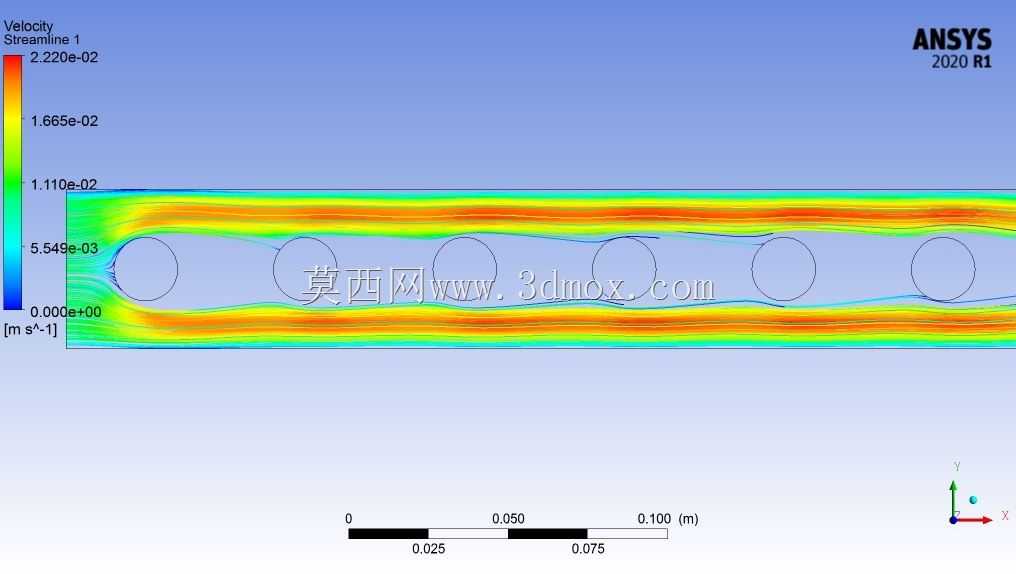

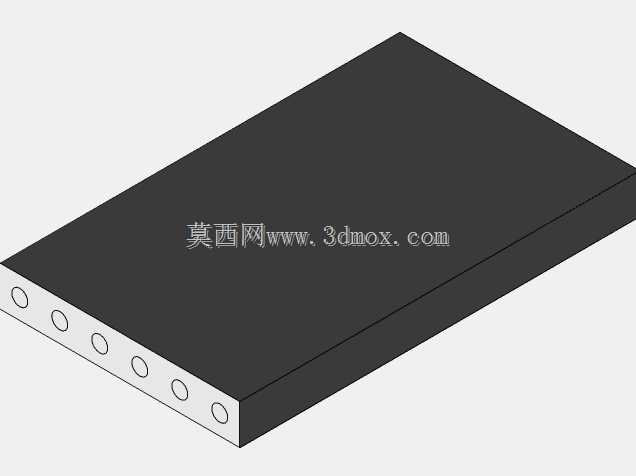

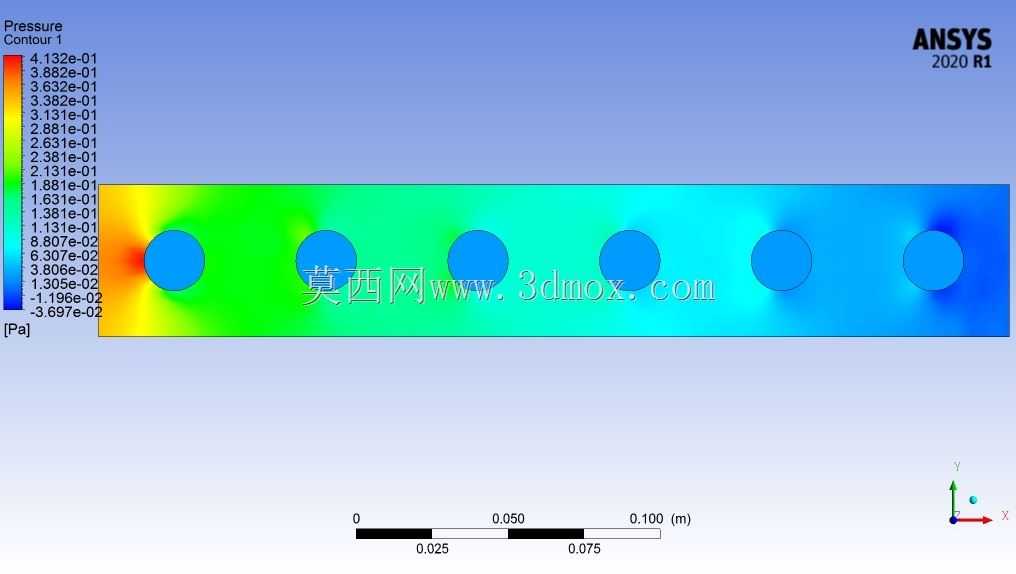

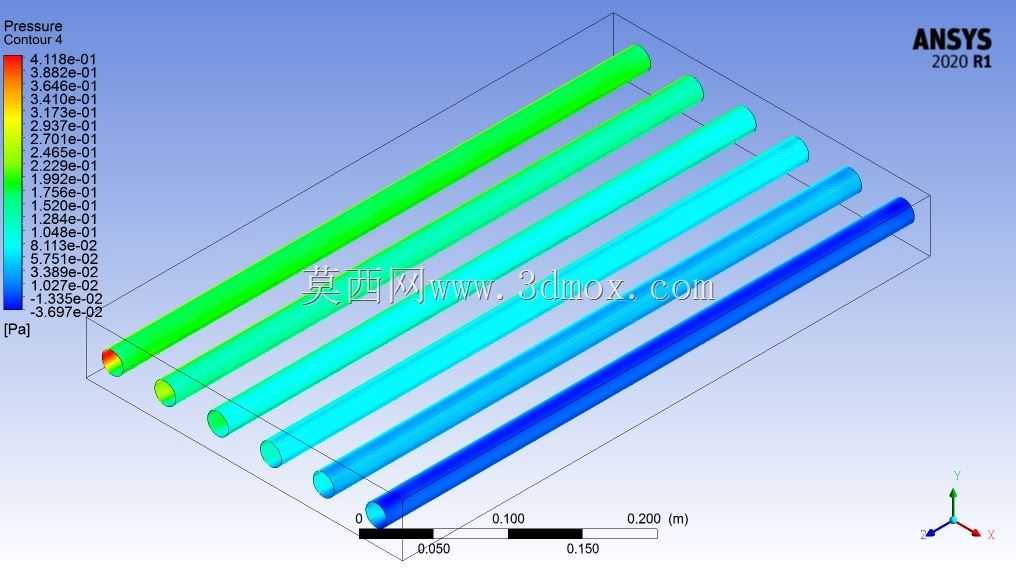

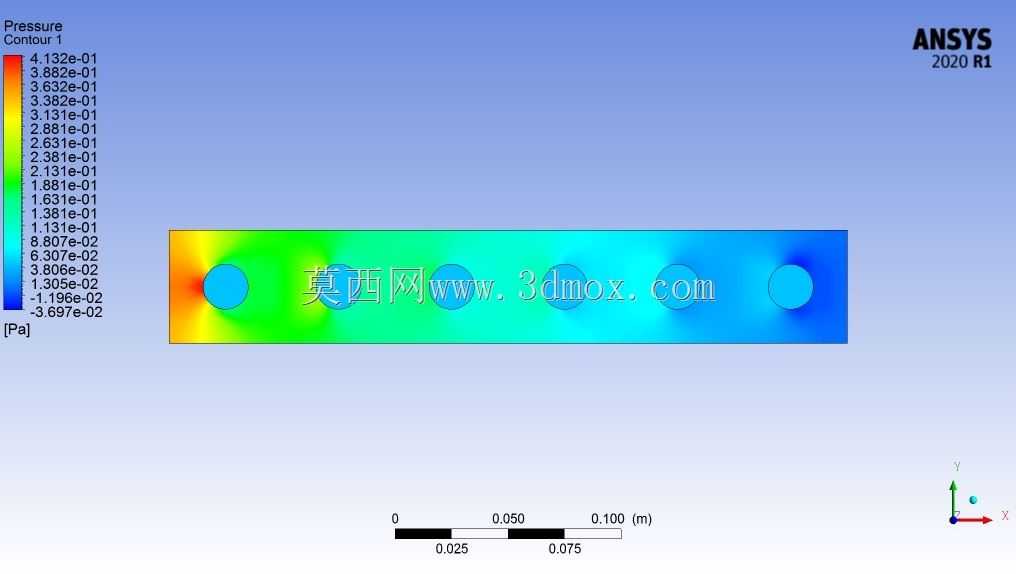

　　在工业换热系统、流体输送管网的设计环节，带内置扰流结构的矩形截面管道是提升换热效率的核心载体，这类结构广泛应用于暖通空调的表冷器段、电子设备液冷散热流道、工业余热回收装置的换热通道中，其内部的流体流动状态直接决定了整体换热效率与运行阻力损失，是结构设计阶段需要重点校核的核心对象。本次分析的管道结构采用矩形通流截面，沿流体流动方向等距布置了六组圆柱形扰流柱，扰流柱沿管道截面垂直于流动方向的中心轴线排布，柱体直径与管道水力直径保持固定比例，相邻扰流柱的轴向间距经过前期参数化迭代确定，既能够保证流体在柱体后方形成稳定的卡门涡街扰动边界层，又不会造成过大的沿程阻力损失。从流场分布结果来看，流体进入管道入口段后，

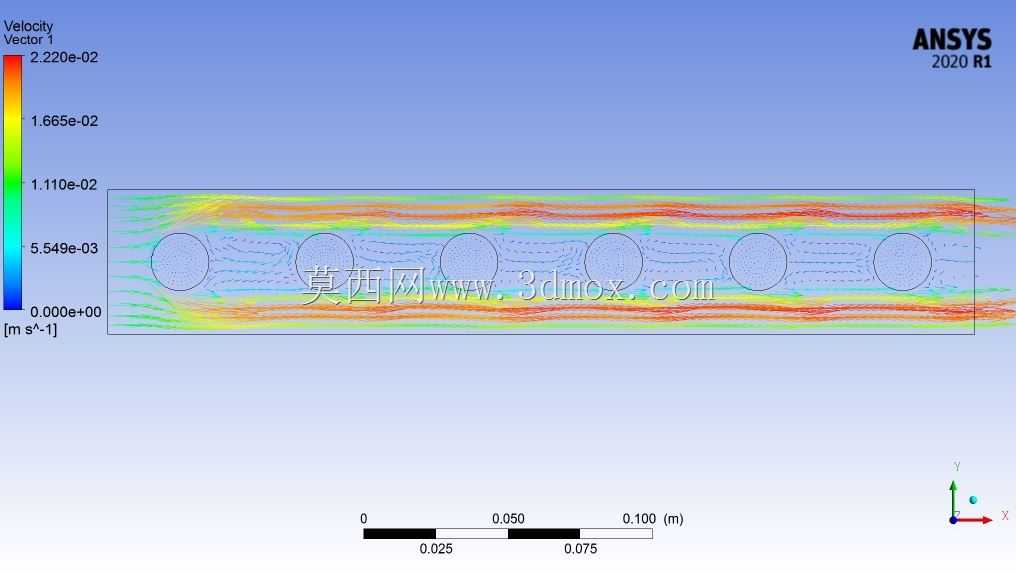

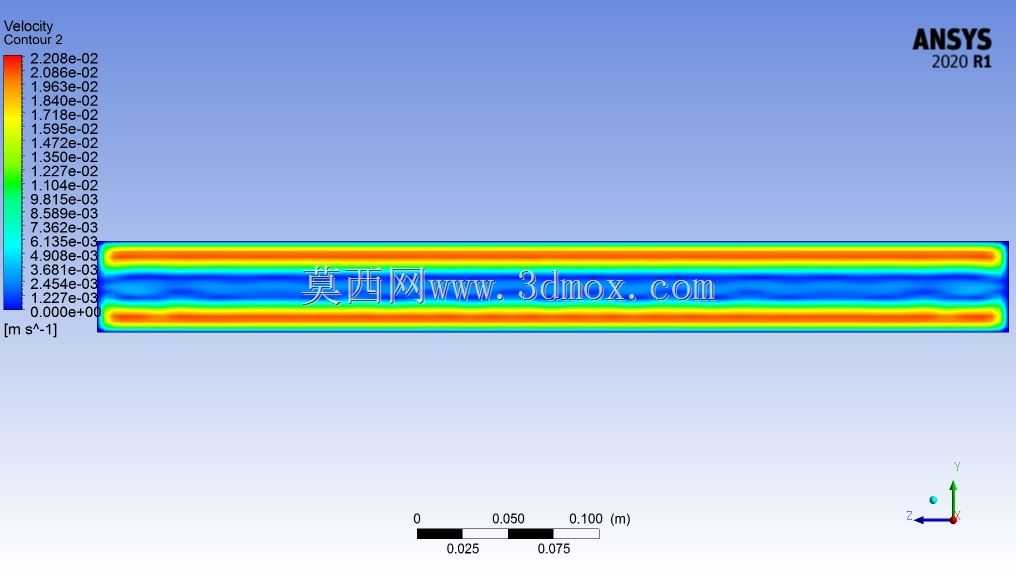

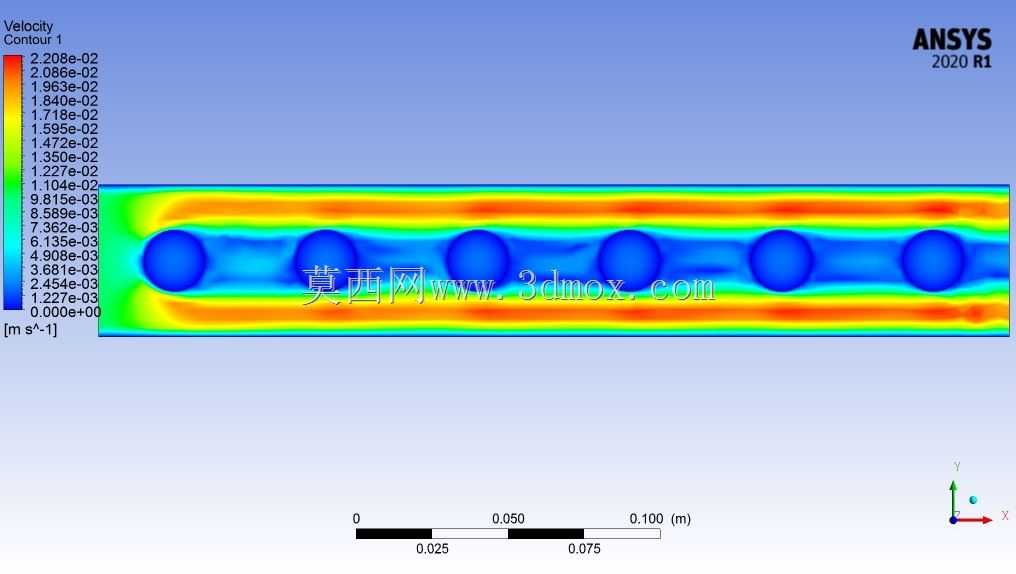

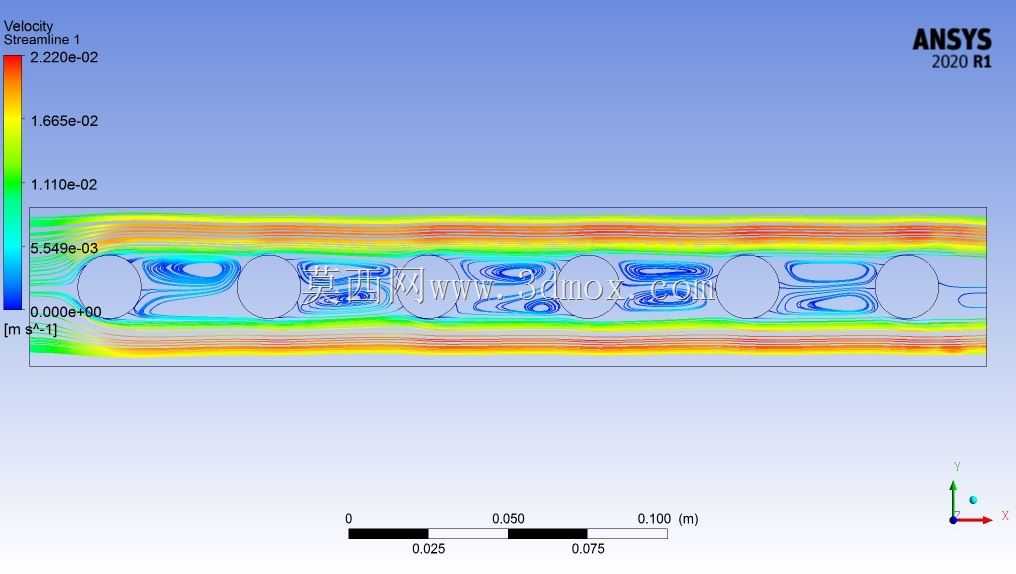

　　在靠近上下壁面的区域首先形成稳定的边界层流动，流速沿壁面法向呈现典型的抛物线分布，在接触到第一组扰流柱时，流体受柱体阻挡发生绕流，柱体迎流面形成局部高压滞止区，两侧流速快速升高，柱体后方形成对称的低速尾涡区，尾涡的周期性脱落会持续冲刷上下壁面的流动边界层，破坏原本稳定的层流底层，让壁面附近的低温流体与通道中心的高温流体充分掺混，这也是该结构强化传热的核心机理。沿流动方向逐段观察流速分布可以发现，经过前三组扰流柱的扰动后，管道截面的流速均匀度大幅提升，上下壁面附近的低速区厚度明显减薄，到后三组扰流柱段，流场进入充分发展的扰动状态，沿程的流速波动幅度趋于稳定，不会出现局部流速突变造成的异常冲蚀风险。从传热特性的维度分析，

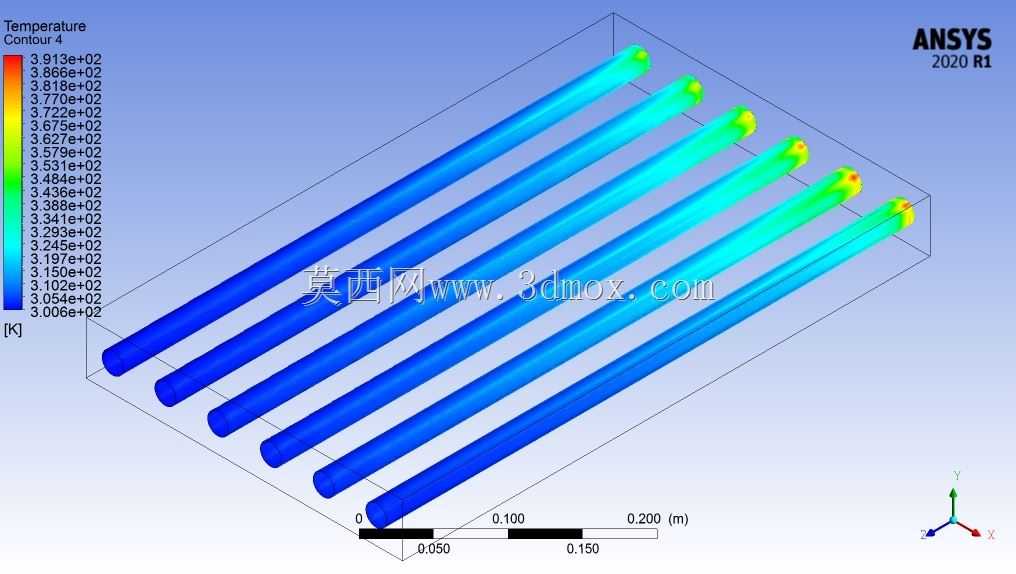

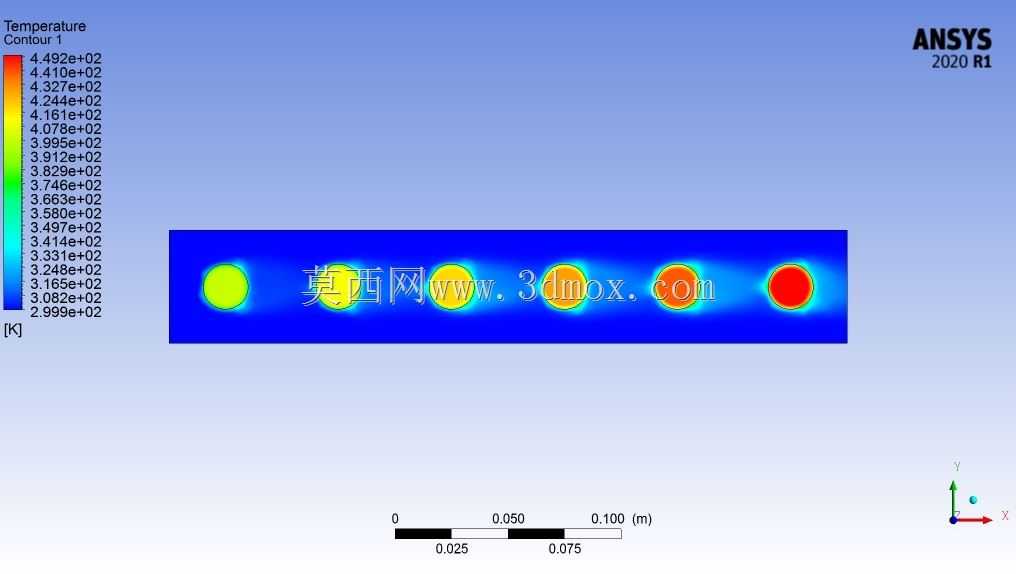

　　扰流柱的存在让壁面的换热系数分布呈现明显的周期性特征，柱体迎流面的滞止区换热系数最高，因为来流直接冲击壁面与柱体表面，热边界层厚度最薄，换热效率最高；柱体两侧的高流速区换热系数次之，高速流体持续带走壁面热量；柱体后方的尾涡区虽然存在局部低速回流，但涡旋的掺混作用依然让该区域的换热系数高于光滑管道的对应位置，不会出现明显的换热死区。在设计这类管道结构时，需要重点把控几个核心边界：首先是安装边界，矩形管道的法兰连接尺寸需要匹配上下游管网的接口规格，扰流柱的安装位置需要避开管道的焊缝区域与支撑筋位置，避免柱体与管道加强结构发生干涉；其次是外形尺寸边界，本次分析的管道总长度覆盖了入口段、扰流段、出口整流段三个部分，

　　入口段长度满足水力直径5倍以上的整流要求，保证进入扰流段的流体流动状态稳定，出口段长度满足3倍水力直径的要求，避免出口的回流扰动影响上游流场分布；扰流柱的高度与管道内部净高保持一致，柱体两端与管道上下壁面采用满焊固定，避免长期受流体冲刷发生振动脱落。在实际工程应用中，这类结构的选型需要结合系统的允许阻力损失来调整扰流柱的间距与直径，当系统对阻力要求较严格时，可以适当增大扰流柱间距、减小柱体直径，在保证换热效率满足要求的前提下降低沿程阻力；当系统对换热效率要求较高、泵组余压充足时，可以适当减小扰流柱间距，增加扰流柱数量，进一步强化流体掺混效果。另外在结构校核环节，还需要关注扰流柱与壁面连接位置的应力集中问题，因为流体绕流柱体时会产生周期性的涡激振动，长期运行可能造成连接位置的疲劳损伤，设计时需要在柱体根部增加小圆角过渡，降低应力集中系数，提升结构的疲劳寿命。从流场分析的结果还可以看出，管道上下壁面的热流密度分布沿流动方向呈现周期性波动，波动周期与扰流柱的间距一致，在进行管道壁厚设计时，需要考虑这种周期性热应力的影响，避免长期交变热应力造成壁面疲劳开裂，尤其是在高温流体输送场景下，材料的热膨胀系数与扰流柱的固定方式需要匹配，预留足够的热变形余量，防止热胀冷缩造成结构变形。
