火箭喷管热结构耦合仿真分析模型

　　在航天推进系统的研发流程中，喷管作为推力室的核心组成部件，承担着将燃烧室内高温高压燃气的热能转化为定向动能的关键作用，其工作状态直接决定了发动机的推力效率与工作可靠性。实际工况下，喷管内壁持续接触数千摄氏度的高速燃气，外壁则暴露在外部环境或冷却流道中，极大的温度梯度会在结构内部产生显著的热应力，同时燃气流的压力载荷会叠加作用在喷管壁面上，引发结构变形与应变，一旦变形量超过设计阈值，就可能出现喷管型面偏离设计值导致推力损失、甚至结构开裂引发故障的问题，因此在设计阶段开展热与结构的耦合仿真分析，是喷管研发环节中不可或缺的验证步骤。

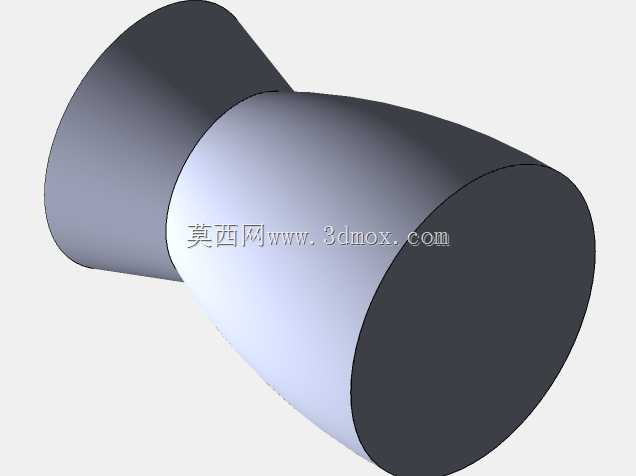

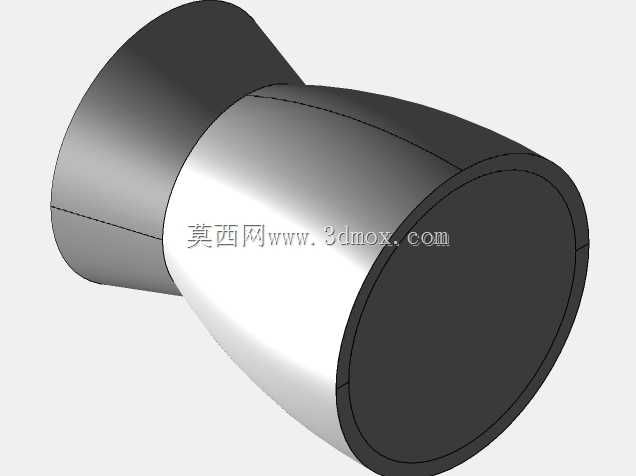

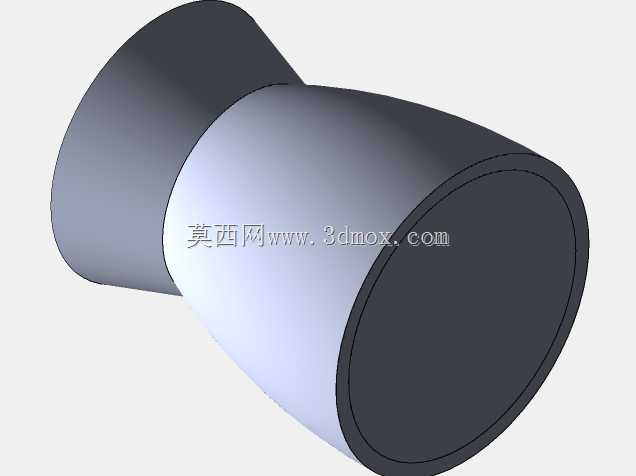

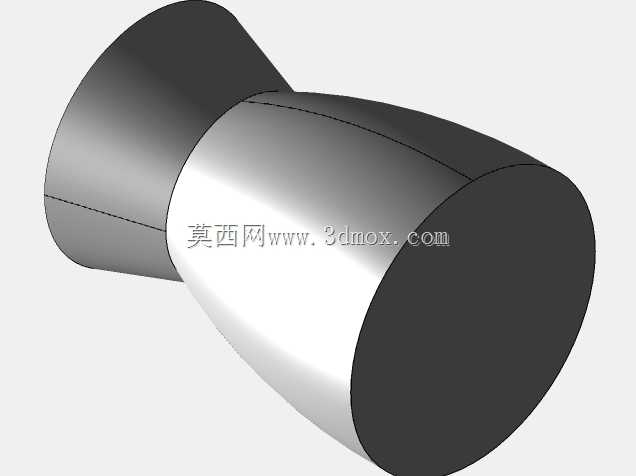

　　本次构建的喷管仿真模型，首先基于喷管的气动型面完成结构几何的提取，喷管整体采用拉瓦尔构型，从收敛段到喉部再到扩张段的型面严格遵循气动设计给出的型线参数，收敛段的平滑过渡设计保证燃气能够平稳加速至喉部声速状态，喉部作为整个喷管流通截面最小的位置，是热流密度最高、结构受力最严苛的区域，建模时特意保留了喉部位置的圆角过渡特征，避免应力奇异影响仿真结果的准确性，扩张段的扩张角按照高空工作工况的设计值选取，保证燃气在扩张段能够充分膨胀至设计出口压力，减少推力损失。结构建模过程中，对喷管的安装连接边界做了等效处理，喷管入口端的连接法兰位置设置为固定约束边界，模拟实际与推力室身部连接的刚性固定状态，避免约束设置不合理导致的变形计算偏差。

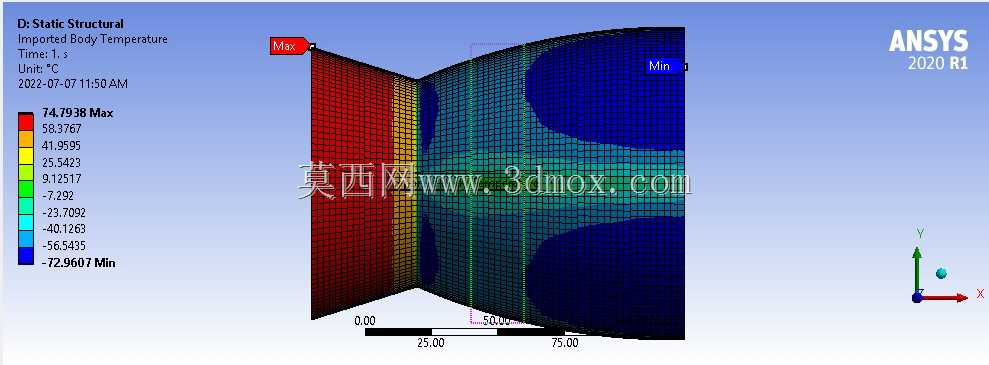

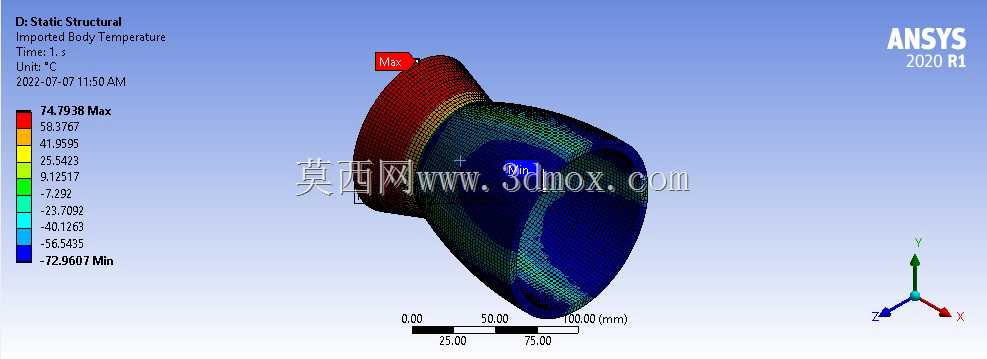

　　仿真分析环节采用热结构顺序耦合的求解逻辑，首先完成喷管的温度场计算，根据燃气侧的对流换热系数、燃气总温，以及外壁面的散热边界条件，计算得到整个喷管结构的稳态温度分布，从温度场结果可以看到，喉部位置的壁温达到整个结构的最高值，沿着收敛段向入口方向、沿着扩张段向出口方向，壁温呈现逐步降低的分布趋势，温度梯度在喉部附近的变化最为剧烈。将温度场结果作为体载荷导入结构静力学求解模块，同时在喷管内壁面施加燃气的压力载荷，压力值沿程按照气动计算给出的压力分布曲线加载，更贴合实际工作中的载荷状态。

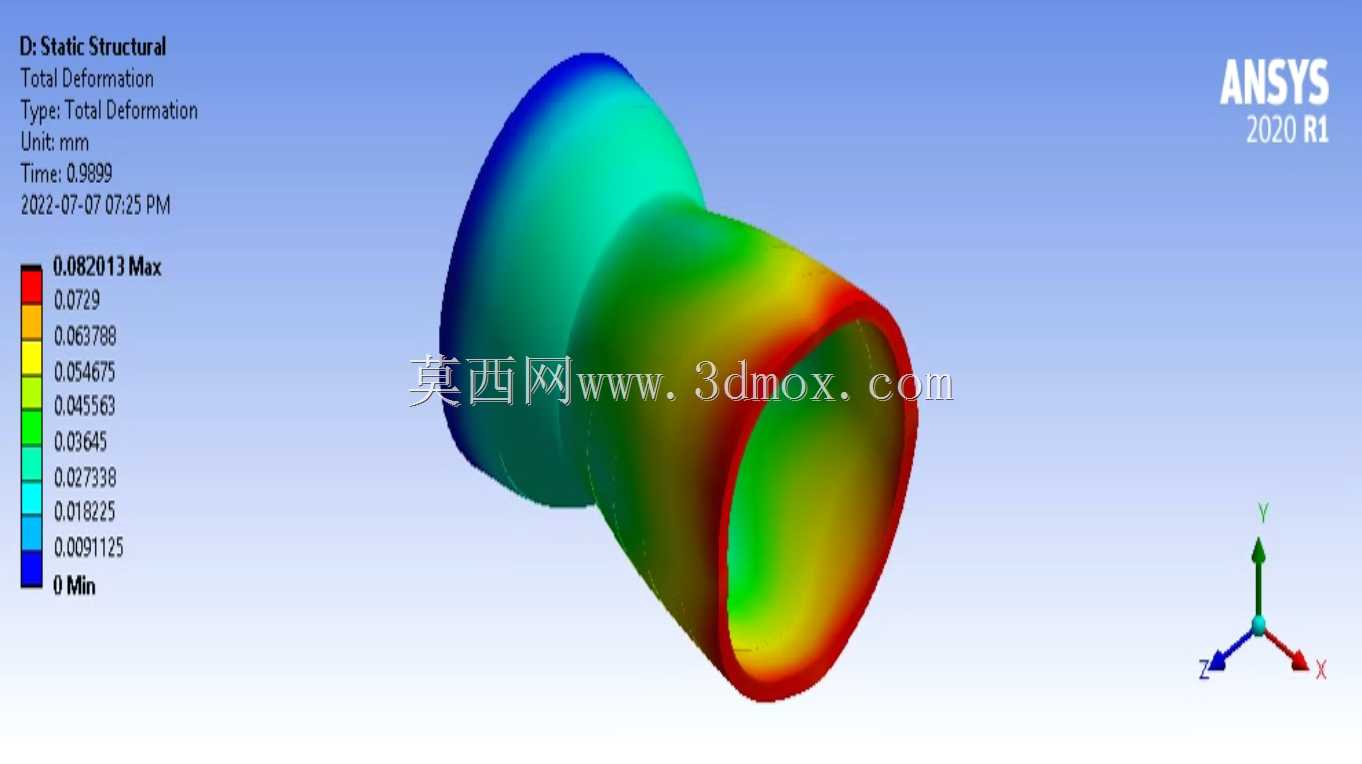

　　求解完成后可提取多维度的结构响应结果，总变形量的分布呈现出喉部区域变形量最大、向两端逐步减小的特征，最大变形位置出现在喉部靠近扩张段的一侧，变形方向以径向向外扩张为主，这一结果符合热膨胀与压力载荷共同作用下的变形规律，设计时可根据该变形量预留合适的装配间隙，避免工作过程中与周边结构发生干涉。等效应变的分布与应力分布趋势保持一致，高应变区域同样集中在喉部位置，该区域是结构疲劳寿命评估的关键位置，可结合材料的高温力学性能参数，进一步评估喷管在长时间工作下的结构强度储备。

　　建模过程中对喷管的壁厚做了参数化处理，可通过调整壁厚参数快速迭代不同壁厚方案下的温度场与结构响应结果，平衡结构重量与结构强度的设计需求，同时模型保留了与冷却结构的耦合接口，后续可拓展加入再生冷却通道的换热计算，实现更贴近真实工作状态的多物理场耦合分析。对于从事航天推进系统结构设计、仿真分析的工程人员而言，该模型可作为喷管热结构耦合分析的参考模板，快速掌握同类构件的载荷施加、边界设置、结果后处理的完整流程，也可通过修改型面参数、材料参数、载荷参数，适配不同推力等级、不同工况下的喷管仿真分析需求，减少前期建模与仿真流程搭建的重复工作量，提升设计验证的效率。
