罗茨鼓风泵爆炸视图标注结构设计

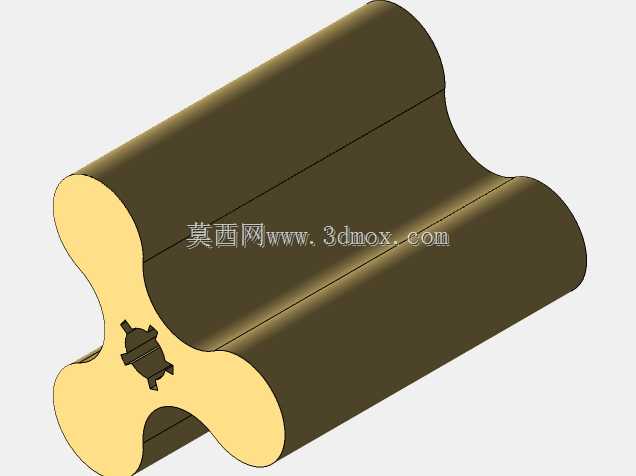

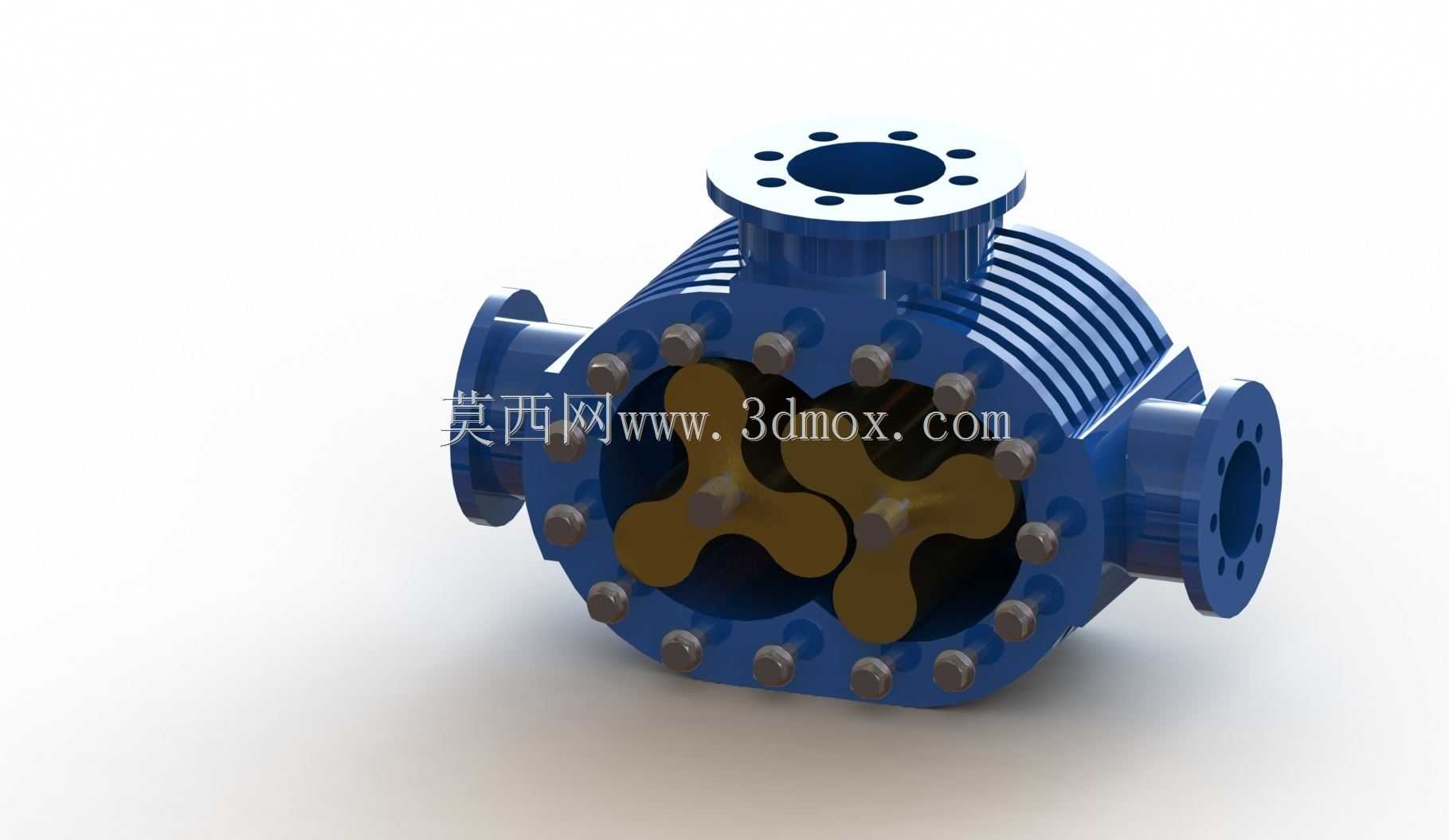

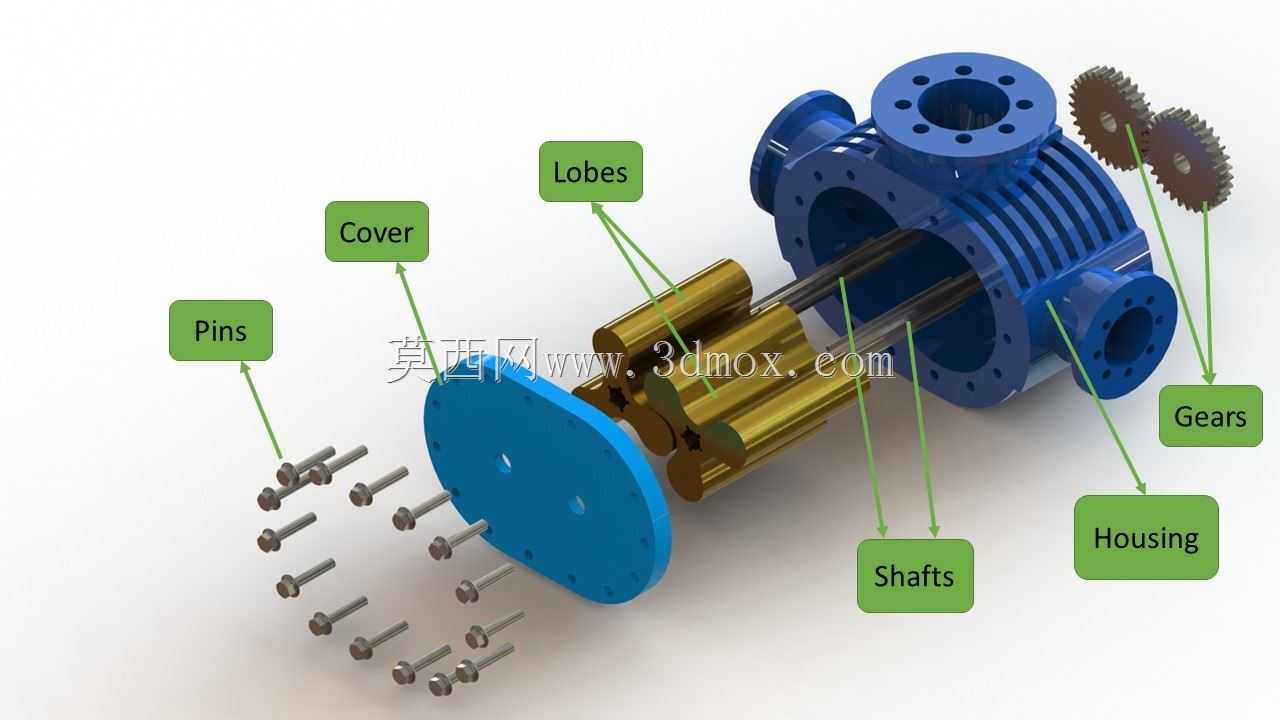

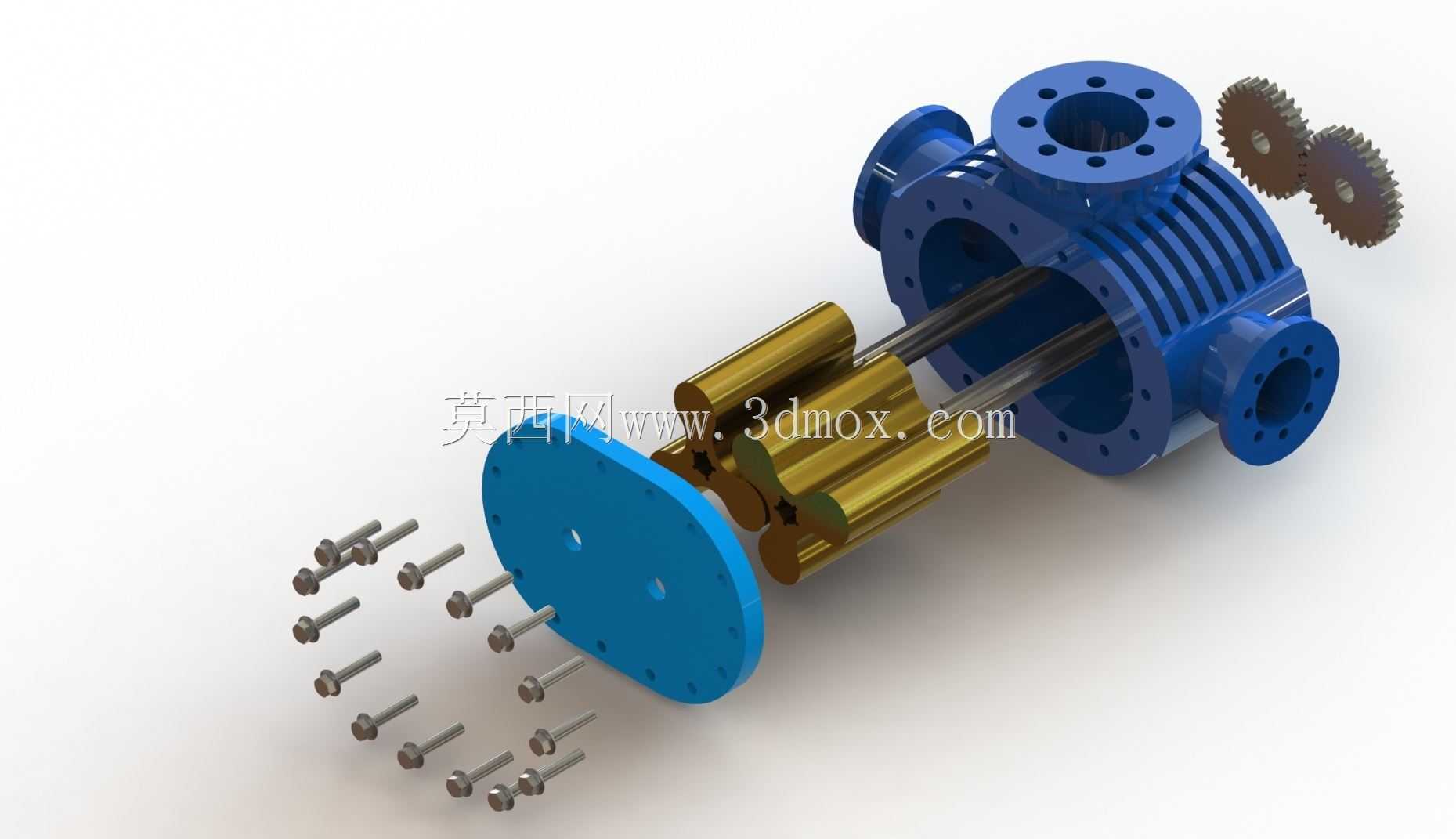

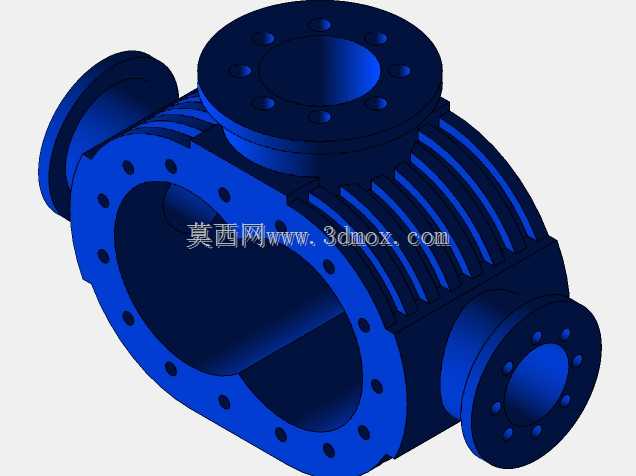

　　在污水处理曝气、水产养殖增氧、粉体气力输送、化工行业气体增压这类对风压稳定性要求较高的工况里，罗茨类容积式鼓风设备的出场率一直居高不下，和离心式风压随负载波动大的特性不同，这类定容式设备只要转速稳定，输出的风量风压几乎不会随管路阻力变化出现大幅跳变，这也是它能在恒压供气场景长期占据主流选型位的核心原因。从拆解的爆炸视图能清晰看到整个设备的装配逻辑，带散热鳍片的一体式壳体是整个结构的承载核心，进出风口均采用法兰连接结构，法兰面预留的螺栓孔位完全匹配通用管路的安装标准，现场对接时不需要额外做转接件加工，能直接和同通径的金属管路、软连接完成装配。壳体内部的腔室是两个8字形的啮合空间，两个三叶型转子平行布置在腔室内，转子和腔体内壁、

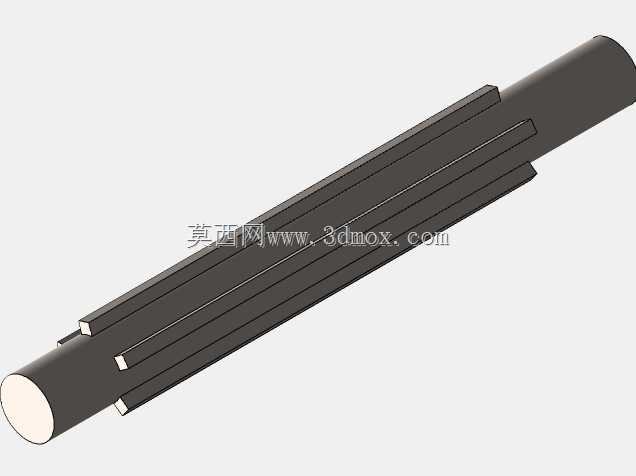

　　转子与转子之间都预留了微米级的装配间隙，这个间隙值的把控是设计阶段的核心难点，间隙过大会导致腔体内气体回流，直接拉低容积效率，间隙过小则会在热态运行时因为金属热膨胀出现转子擦碰，轻则引发异常振动噪音，重则直接卡滞损坏传动部件。转子和传动轴之间采用过盈配合加平键定位的连接方式，能保证高速运转时转子和轴之间不会出现相对滑移，轴的两端伸出壳体的位置布置了密封组件和轴承位，密封件采用骨架油封加迷宫密封的组合结构，既可以阻挡外部粉尘进入轴承润滑腔，也能避免腔体内的输送介质顺着轴隙泄漏到设备外部。轴的动力输入端布置了一对同步啮合的直齿轮，两个转子的同步运转完全靠这对齿轮保证，齿轮和轴之间同样采用键连接加锁紧螺母的固定结构，

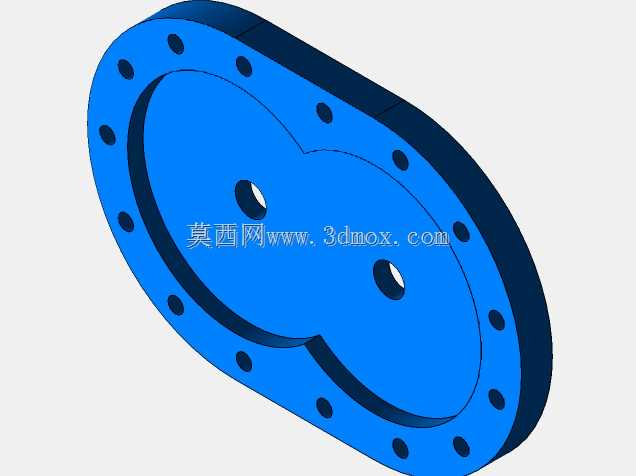

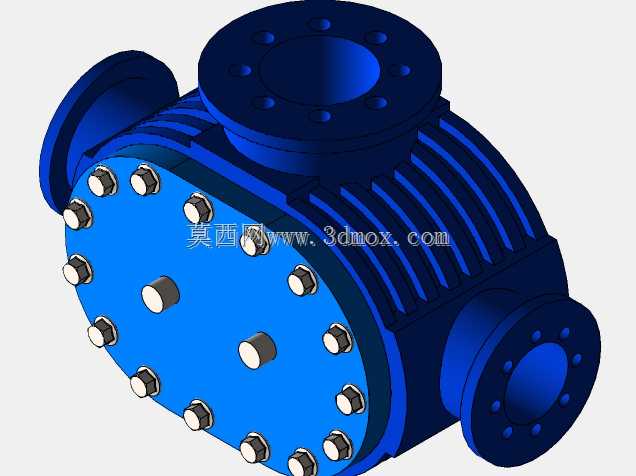

　　装配时需要调整齿轮的周向相位，确保两个转子在整个旋转周期内都不会出现接触，同时啮合间隙控制在合理范围，避免运转时出现齿轮敲击噪音。端盖通过一圈周向布置的内六角螺栓固定在壳体两端，端盖内侧加工有轴承安装座，同时承担轴系的轴向定位作用，端盖和壳体的结合面需要涂覆密封胶或者加装密封垫片，防止结合面出现气体泄漏。做这类设备的三维建模时，首先要确定的是壳体的中心距参数，这个参数直接决定了转子的回转半径和整体排量，中心距确定后再反推转子的型线参数，三叶罗茨的转子型线多采用圆弧加渐开线的组合轮廓，建模时需要先绘制单叶的型线草图，通过圆周阵列得到整个转子的截面轮廓，再拉伸得到转子实体，建模过程中要反复校验两个转子在不同转角下的干涉情况，

　　确保全周期运转都无擦碰。齿轮的建模要和转子的相位严格对应，装配时先将两个转子调整到互不干涉的初始转角位置，再将两个齿轮调整到正确啮合的位置后锁紧固定，避免后续做运动仿真时出现啮合错位。从安装边界来看，这类设备的底部预留了共用安装底座的连接孔位，安装时需要保证底座的平面度公差在合理范围，避免强行锁紧螺栓导致壳体出现形变，进而影响内部腔室的间隙均匀性；进出口法兰的对接要保证同轴度，避免管路重量直接压在壳体法兰上导致法兰面变形泄漏。日常运维中，需要定期检查齿轮箱的润滑油位，轴承位的温度变化，以及同步齿轮的啮合间隙，一旦发现转子间隙出现偏移，要及时调整齿轮的锁紧位置，避免长期擦碰导致转子型面磨损。这类设备的输出风量和转速呈严格的线性关系，选型时可以根据工况需要的风量反推所需的转速，再匹配对应功率的驱动电机，相比其他类型的鼓风设备，它的结构更简单，维护成本更低，在中小流量高压力的供气场景下适配性极强，建模时把各个零件的装配关系、配合间隙都做精准还原，后续做工程图输出、装配工艺编制、运维检修指导的时候都能直接调用模型数据，不需要再反复核对二维图纸的尺寸链。
