外啮合齿轮泵整机拆解结构三维设计

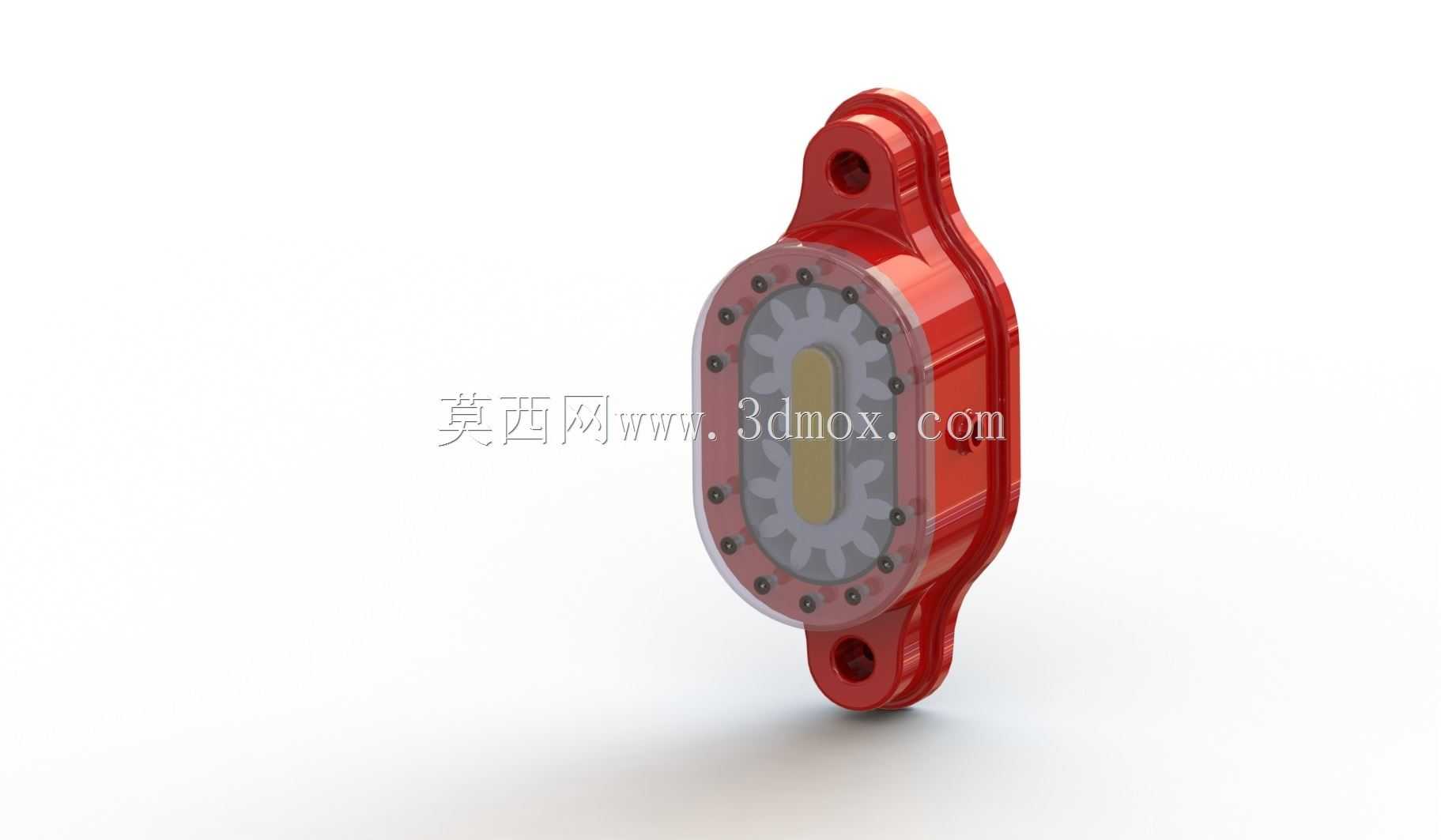

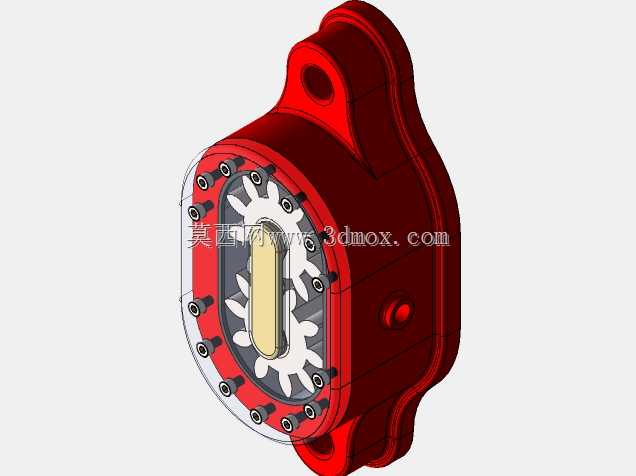

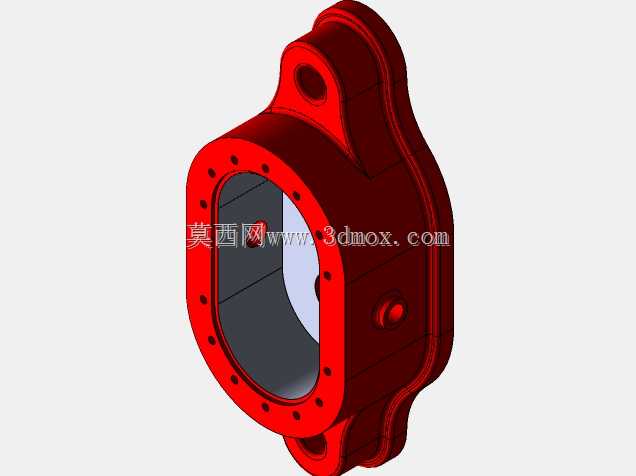

　　这套齿轮泵结构采用经典外啮合容积式工作原理，核心做功部件为一对参数完全一致的渐开线圆柱直齿轮，两齿轮轴线平行布置于泵壳内腔，齿顶圆与泵壳内壁保持极小径向间隙，齿轮端面与侧盖间的轴向间隙通过加工精度控制在微米级，避免内部泄漏损失。泵壳采用一体式铸造壳体结构，侧面设置进油口与出油口，进油口通径大于出油口，匹配吸油侧低压大流量、压油侧高压小流量的流道特性，壳体上预留的安装耳座带通孔，可通过螺栓直接固定在液压站阀块或设备安装基面，安装孔位的中心距公差控制在±0.1mm范围内，保证对接时的同轴度要求。

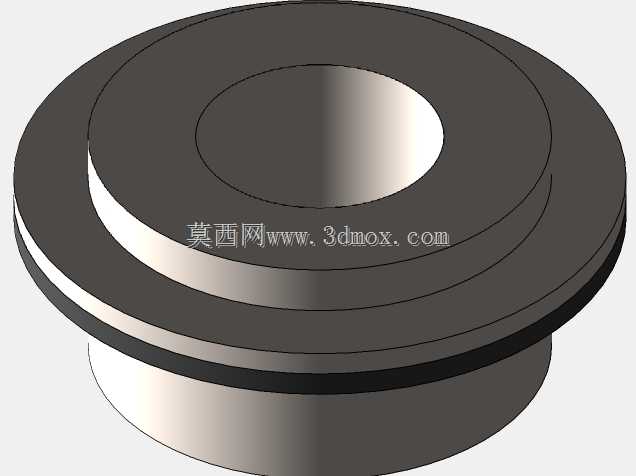

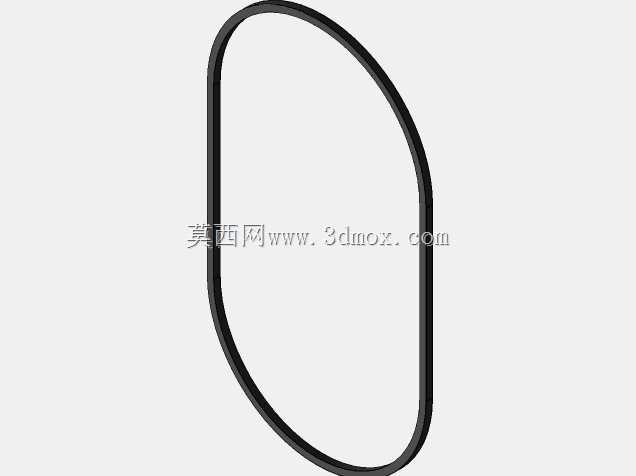

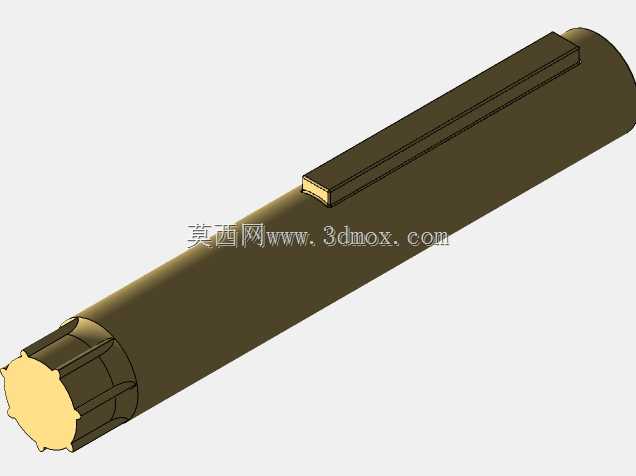

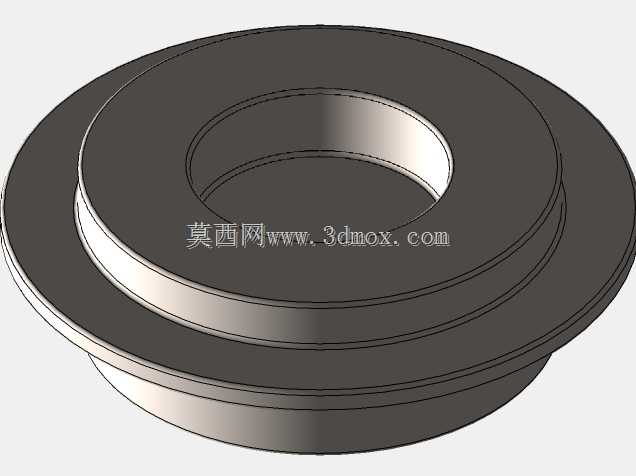

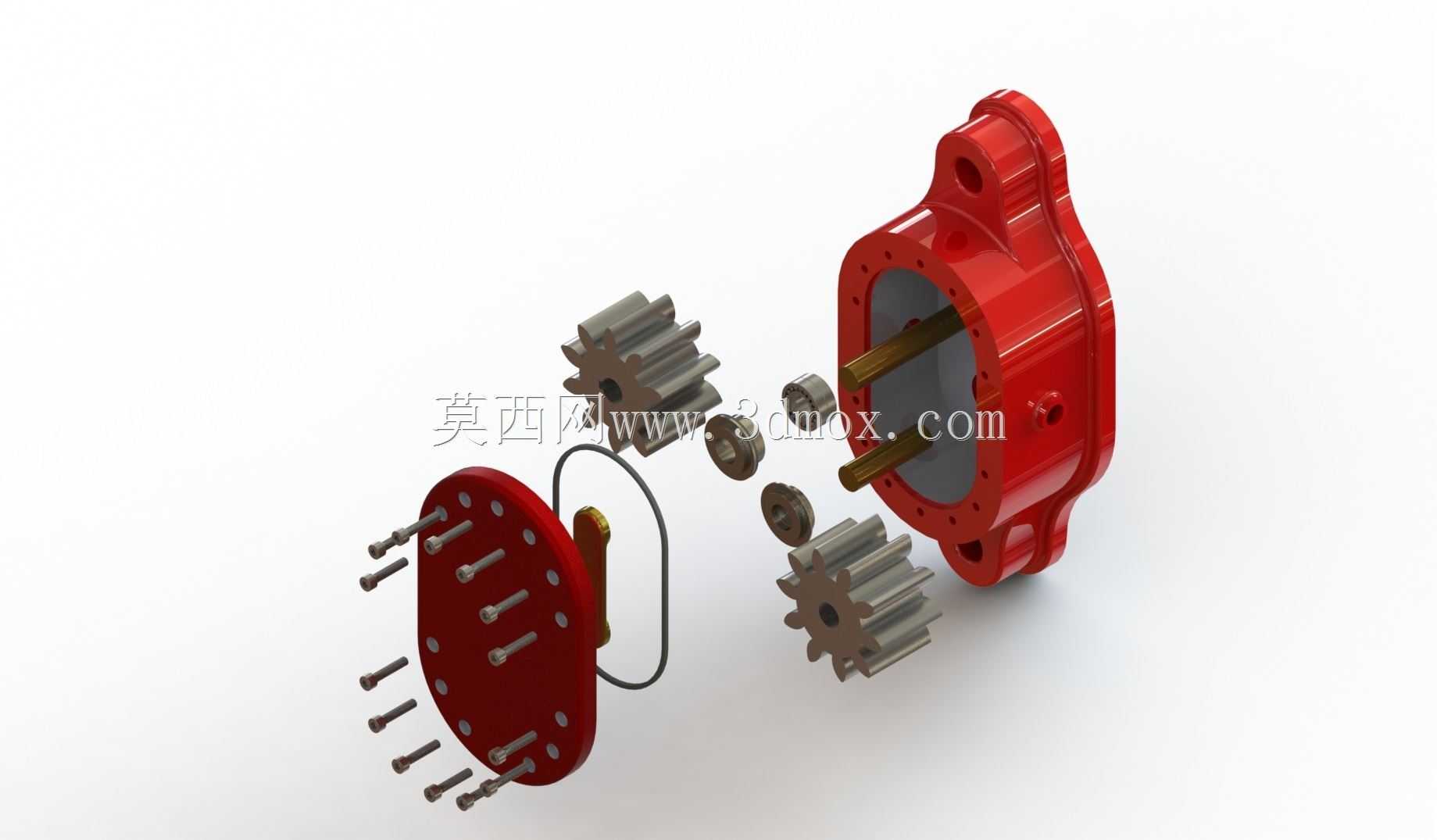

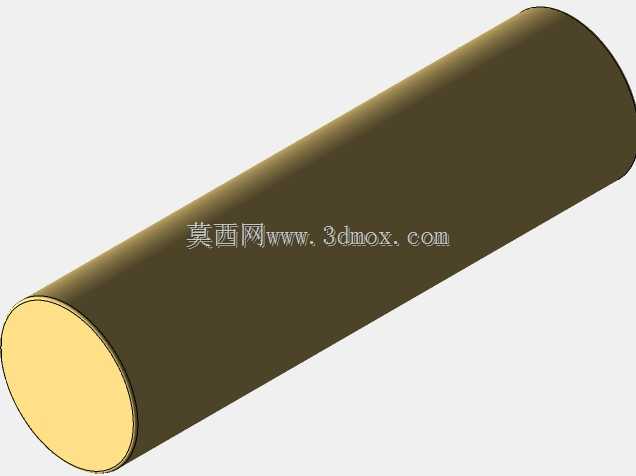

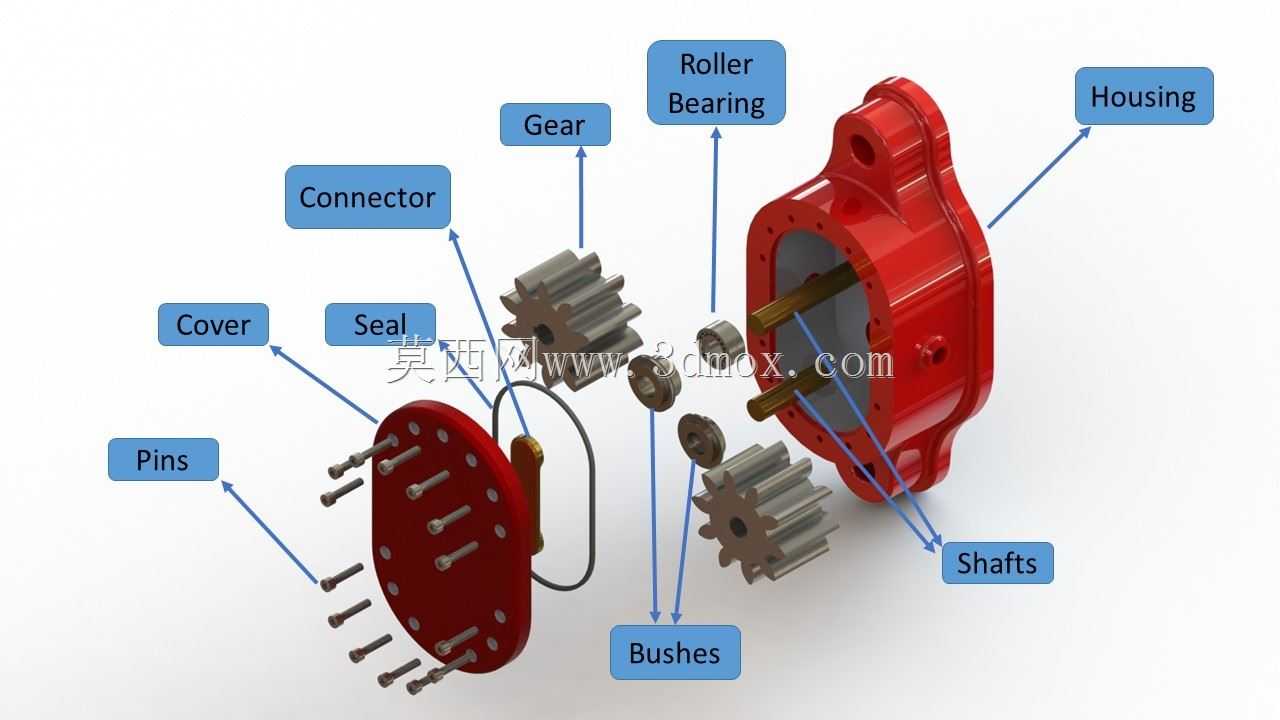

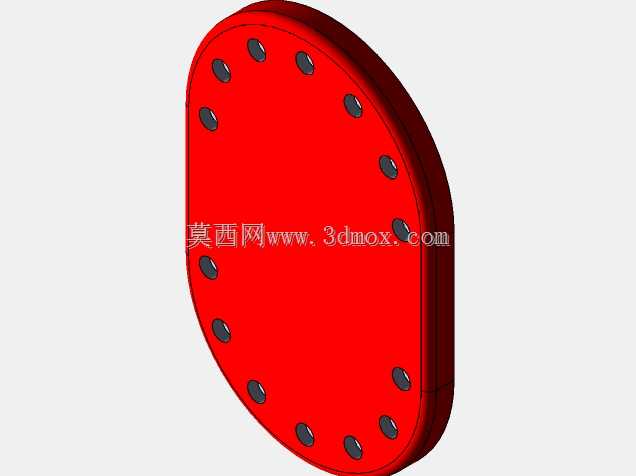

　　从拆解结构来看，两根齿轮轴分别通过滚针轴承支撑在泵壳与侧盖的轴承孔内，轴承外侧设置轴套类衬套，既承担齿轮传动产生的径向载荷，又能在长期磨损后单独更换，降低维护成本。侧盖与泵壳的结合面设置环形密封槽，内置耐油橡胶密封圈，可承受16MPa以内的工作压力而不发生渗漏，侧盖与泵壳通过周向均匀布置的圆柱销定位、内六角螺栓紧固，定位销与销孔采用H7/m6过渡配合，保证每次拆装后齿轮啮合间隙不发生偏移。齿轮与轴的连接采用平键传递扭矩，轴端无额外联轴器结构，可直接通过弹性联轴器对接驱动电机输出轴，也可根据安装需求加装连接法兰适配不同动力源。

　　这类齿轮泵主要应用在机床液压系统、工程机械液压回路、小型液压站动力单元中，作为系统的动力源将电机的机械能转化为液压油的压力能，为油缸、液压马达等执行元件提供压力油。相比叶片泵、柱塞泵，外啮合齿轮泵结构简单、抗污染能力强，对液压油清洁度要求较低，在低压大流量工况下运行稳定性好，常见于润滑系统、低压辅助供油回路、小型工程机械的工作装置驱动回路。

　　设计过程中首先确定齿轮模数、齿数、齿宽等核心参数，根据目标排量计算齿轮的节圆直径与齿宽尺寸，再根据齿轮的受力情况计算轴的最小直径，校核轴的刚度与强度，避免齿轮啮合时出现轴的挠曲变形导致齿面偏磨。泵壳内腔的型线设计要匹配齿轮齿顶圆的运动轨迹，保证齿顶与壳体内壁的间隙均匀，间隙过大会导致容积效率下降，间隙过小则会出现齿顶与壳体的刮擦，运行时产生异响与磨损。流道设计时在吸油侧做扩口过渡，降低油液进入泵腔的流速，减少吸油阻力，避免出现空化现象，压油侧的流道做收窄处理，匹配压油时的流速变化，减少压力脉动。

　　密封结构的设计是这类齿轮泵的设计重点，除了结合面的静密封，轴伸端的动密封采用骨架油封结构，油封的唇口与轴表面过盈配合，可防止泵内压力油沿轴向外泄漏，同时阻挡外部灰尘进入泵腔。所有连接螺栓的预紧力需要按照对角线顺序分步拧紧，避免侧盖受力不均导致端面间隙不均匀，出现局部泄漏或者齿轮卡滞的问题。安装时要保证驱动轴与泵轴的同轴度误差不超过0.05mm，否则会导致轴承偏载，缩短轴承使用寿命，同时运行时会产生振动与噪音。

　　从结构细节来看，齿轮的齿面做了硬化处理，表面硬度达到HRC55以上，提高齿面的耐磨性能，延长泵的使用寿命。衬套采用铜基粉末冶金材质，自带储油孔隙，运行过程中可释放润滑油实现自润滑，即使在短时缺油的工况下也不会出现烧轴抱轴的问题。泵壳材质采用灰铸铁铸造，减震性能好，可降低齿轮啮合产生的振动向外传递，同时铸造工艺性好，适合批量生产。
