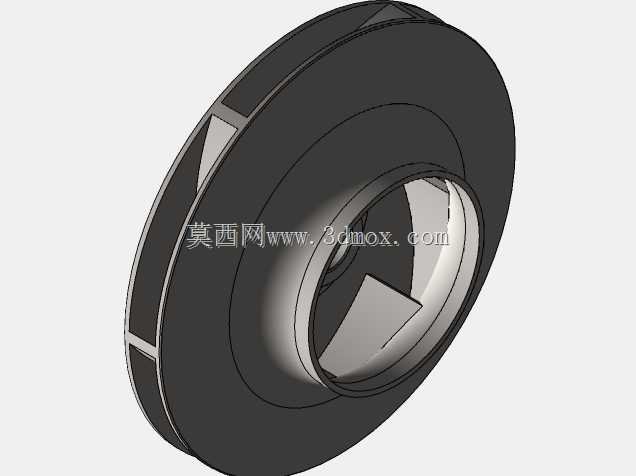

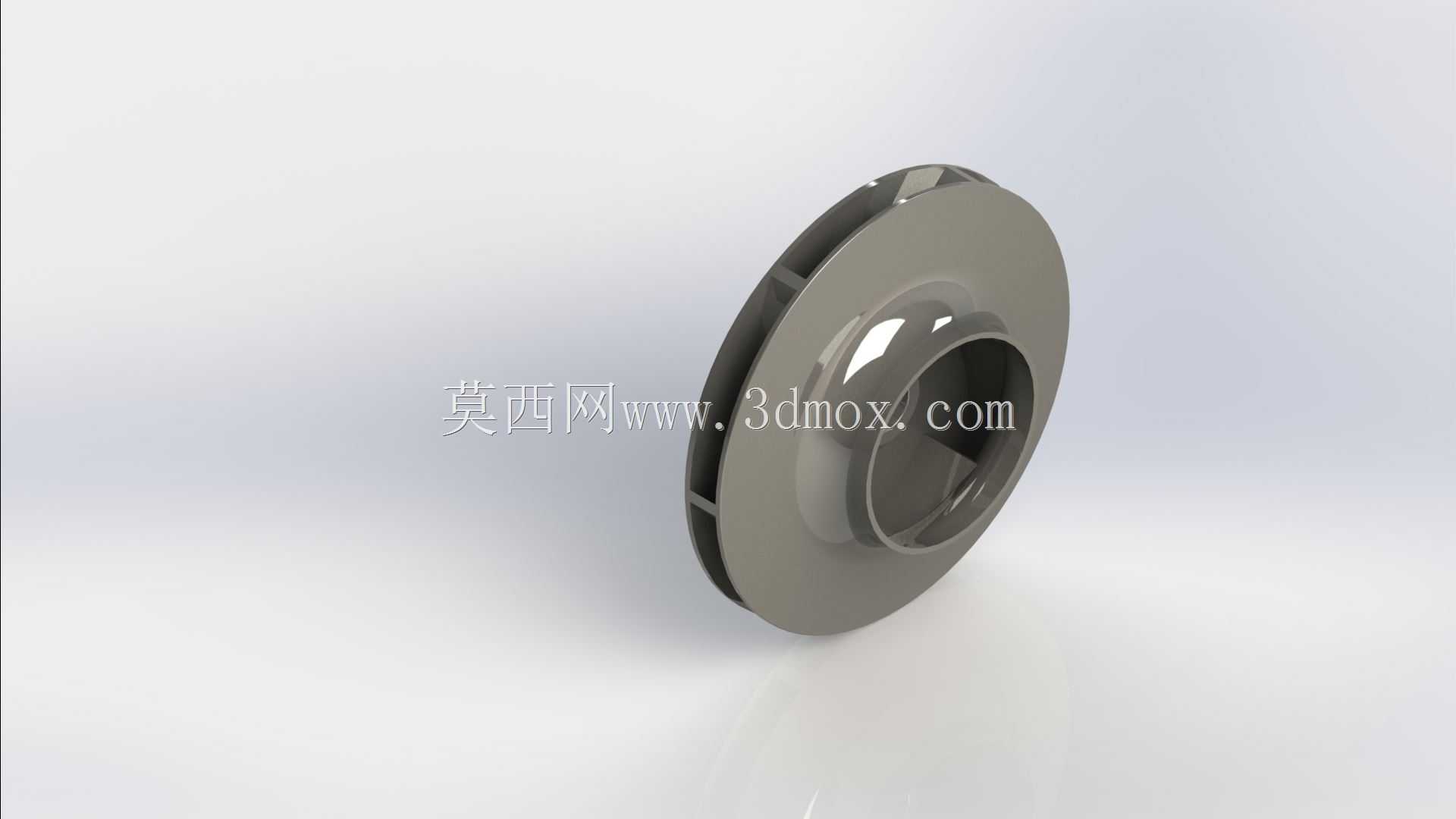

半开式流体输送叶轮结构设计方案

　　在流体输送类设备的核心部件设计中，半开式叶轮的结构合理性直接决定整泵的运行效率与介质适配性，本次设计的叶轮针对含少量固体颗粒的洁净流体、半粘稠流体输送场景优化，可适配给排水、工业循环、轻量化工介质输送等多个工况的离心泵、管道泵使用需求。从实际应用场景来看，这类半开式叶轮相比闭式叶轮，流道的开放度更高，不易被介质中裹挟的细小纤维、微小颗粒堵塞，相比全开式叶轮又能保证足够的流体做功效率，在民用供水、暖通循环、小型工业流体输送管线中都有广泛的应用空间，日常运维中清理流道的难度也更低，适合非极端严苛工况下的长期连续运行。

　　设计过程中首先确定了叶轮的核心做功逻辑：通过叶片的曲面曲率变化，将转轴输入的机械能高效转化为流体的压力能与动能，叶片型线采用了后弯式设计，这种型线在运行时的流体流动损失更小，相同转速下的运行稳定性更强，不会出现前弯叶片容易产生的流道涡流问题，也能降低泵运行时的轴向力载荷，延长配套轴承与密封件的使用寿命。叶轮的轮毂部分做了加厚处理，中心的轴孔采用标准的键槽传动结构，安装时可以和标准规格的泵轴直接配合，轴孔的公差按照过渡配合设计，既保证传动过程中不会出现松动打滑，也方便后期检修时的拆卸更换，轮毂与叶片连接的位置做了圆弧过渡处理，避免应力集中导致的长期运行疲劳损坏，毕竟叶轮在高速旋转时，连接位置的应力水平是整个部件最高的区域，圆弧过渡可以有效分散应力，降低开裂风险。

　　从外形尺寸与安装边界来看，该叶轮的外径适配常规小流量离心泵的泵腔尺寸，安装时不需要对原有泵体的蜗壳流道做额外修改，叶片的出口宽度经过流道仿真校核，和对应功率电机的额定流量参数匹配，不会出现流量过载或者扬程不足的问题。叶轮的前侧没有设置完整的前盖板，仅在叶片外缘做了窄边的加强结构，这样的设计既可以减少叶轮和泵体前盖之间的泄漏损失，也保留了半开式叶轮不易堵塞的特性，叶片的数量经过流场仿真优化，在保证做功效率的同时，避免叶片数量过多导致的流道过窄问题，也不会因为叶片过少出现流体脉动过大、运行振动超标的情况。

　　实际结构设计中，叶轮的壁厚按照均匀受力原则设置，叶片的厚度从轮毂位置到外缘位置逐渐减薄，既保证轮毂位置的结构强度，也减少外缘位置的流体阻力，叶轮做了整体的动平衡校核设计，在背部预留了动平衡去重的位置，生产加工完成后可以通过去重调整，将动平衡精度控制在G6.3等级以内，满足泵类设备高速旋转的运行要求，避免运行时出现振动过大、噪音超标的问题。流道的表面设计为光滑过渡结构，没有突兀的棱角或者台阶，减少流体在流道内的沿程阻力，也能避免介质中的杂质在流道内沉积，长期运行也能维持较稳定的效率曲线。

　　考虑到实际安装的兼容性，该叶轮的轴向安装尺寸经过严格控制，安装后和泵体密封环的间隙可以维持在标准规定的合理区间，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小出现运行时的摩擦剐蹭。叶轮的背部设计有密封配合面，可以和泵体的后密封结构配合，减少高压流体向泵腔后侧的泄漏，也能平衡部分轴向力，降低机械密封的工作压力。针对不同的输送介质，该结构的叶轮可以适配多种金属材质加工，普通清水场景可以采用铸铁材质降低成本，有轻度腐蚀的场景可以采用不锈钢或者工程塑料材质加工，结构本身不需要做修改就能适配不同材质的生产工艺，不管是铸造还是机加工都能顺利实现，量产的工艺性较好，不需要复杂的专用工装就能完成生产加工。
