内燃机活塞头结构三维设计方案

　　活塞头作为内燃机核心往复运动部件，直接决定了动力转换环节的可靠性与整机热效率表现，在车用汽油机、小型通用动力机组、农用机械动力单元中都属于核心受力受热构件。日常工况下，活塞头顶面直接承接燃烧室爆燃产生的高温高压燃气冲击，需要在最高上千摄氏度的瞬时燃气温度、数兆帕的爆发压力下保持结构稳定，同时还要以每秒十余米的平均速度在气缸套内做往复直线运动，将燃气压力通过活塞销传递给连杆，最终转换为曲轴的旋转扭矩输出。

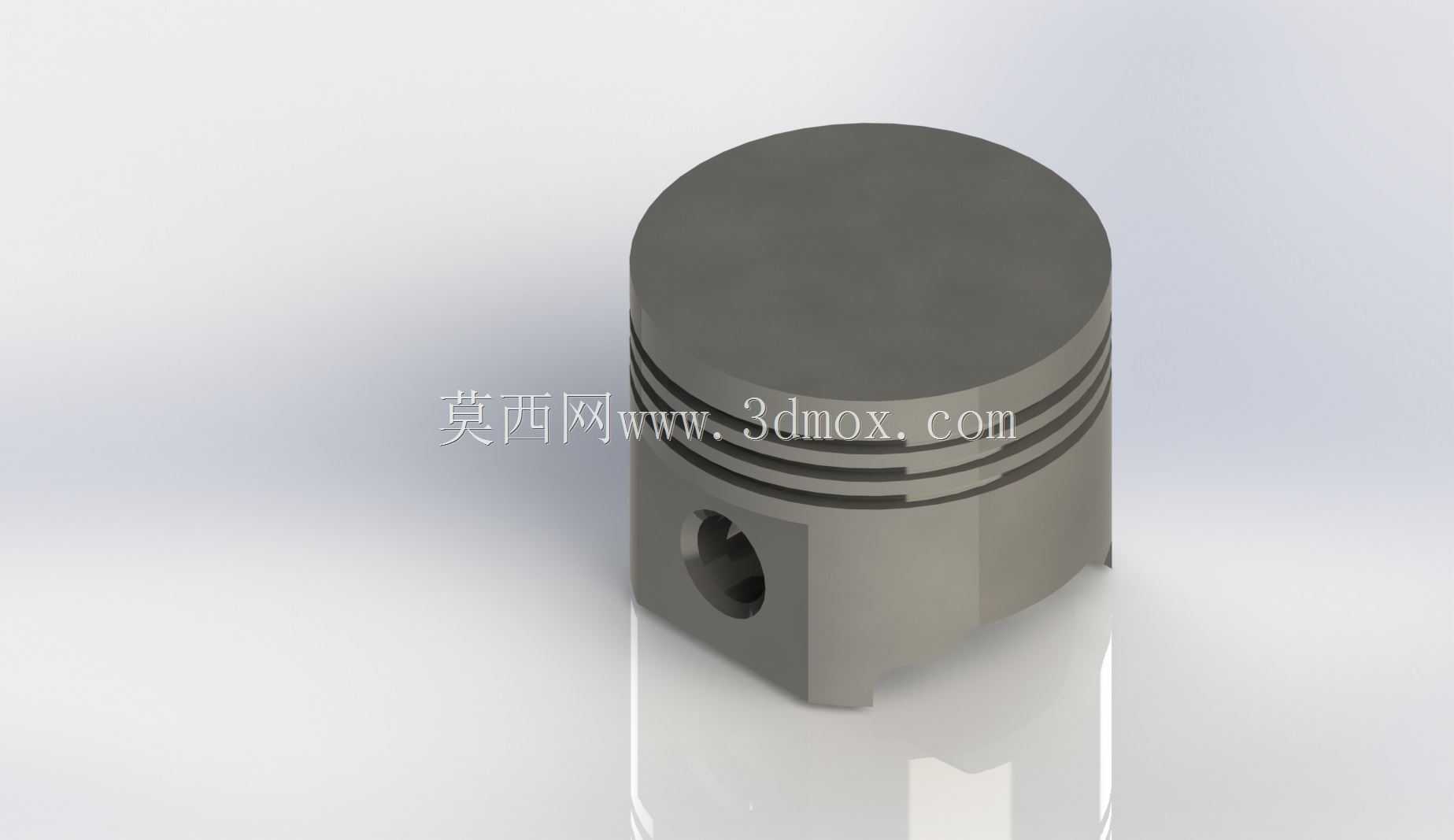

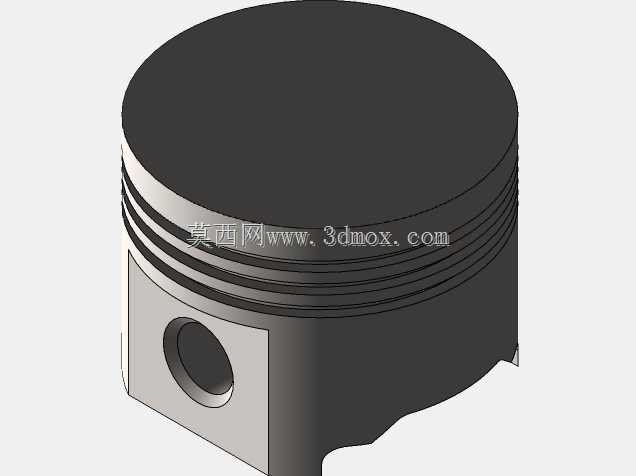

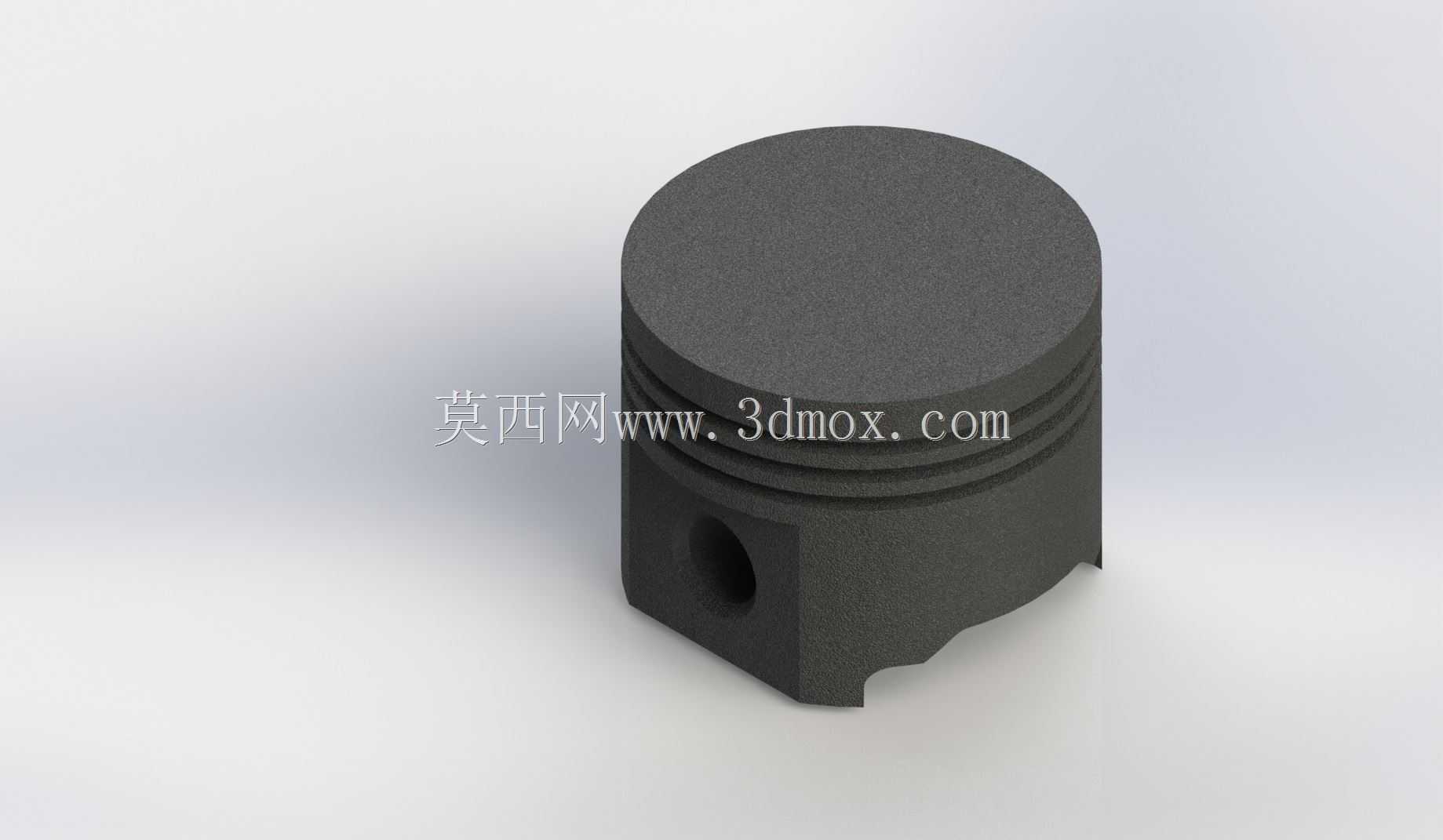

　　从结构设计逻辑来看，这款活塞头采用了典型的汽油机平顶结构设计，顶面无复杂凹坑造型，加工工艺性更优，能够在保证压缩比匹配的前提下，减少顶面的热应力集中区域，适合小排量高转速动力单元使用。头部环带区域设计了三道环槽，上方两道为气环安装位，用来密封燃烧室与曲轴箱的通腔，防止高压燃气下窜，最下方一道为油环安装位，负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。环槽的宽度与深度尺寸严格匹配量产活塞环的规格参数，环槽侧隙、背隙都预留了合理的膨胀间隙，避免发动机热机状态下活塞环卡滞造成密封失效。

　　活塞销座部分采用了加厚的加强筋结构，从销座位置向活塞头部顶面延伸过渡，能够将销孔承受的连杆冲击力均匀分散到整个活塞头部，避免局部应力过大造成销座开裂。销孔采用了高精度的同轴度设计，与活塞销采用间隙配合，装配后可以在工作温度下形成稳定的润滑油膜，减少往复摆动过程中的磨损。活塞裙部采用了拖板式的短裙设计，在保证导向长度足够的前提下尽可能降低活塞整体质量，减少往复运动的惯性力，适配高转速工况下的动平衡要求，裙部表面预留了涂层加工余量，实际量产时可以喷涂石墨或者二硫化钼涂层，降低冷启动阶段的气缸壁磨损。

　　在安装边界匹配上，这款活塞头的外径尺寸严格对应标准气缸套内孔尺寸，配合间隙控制在0.02-0.04mm区间，既保证热机状态下活塞膨胀后不会出现拉缸故障，又能避免间隙过大造成的敲缸异响与燃气泄漏。活塞销孔的中心距、销孔直径都与对应排量的连杆小头尺寸完全匹配，装配时不需要额外修配就可以完成活塞销、卡簧的安装，环槽位置与气缸套上止点位置的对应关系经过反复校核，保证活塞运行到上止点时，第一道气环不会超出气缸套工作面，避免出现环岸断裂的故障。

　　从实际应用场景出发，这款活塞头的结构设计兼顾了制造成本与工况可靠性，既可以用于小排量代步车辆的汽油发动机，也可以适配小型通用发电机组、园林机械动力、小型农用作业机械的动力单元。设计过程中充分考虑了热负荷下的变形补偿，活塞头部采用了上小下大的微锥形设计，冷机状态下头部直径略小于裙部直径，热机后头部受热膨胀量更大，整体可以趋近正圆柱形，保证全工况下的配合间隙均匀。环岸部分的厚度经过强度校核，能够承受最高8MPa的爆发压力冲击，不会出现环岸断裂的失效问题，销座位置的圆角过渡设计有效降低了应力集中系数，在高频往复冲击载荷下的疲劳寿命满足额定工况下数百小时的运行要求。

　　建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注，活塞销孔的圆柱度、环槽的平面度、裙部轮廓的线轮廓度都符合量产零部件的加工精度要求，既可以作为三维教学的结构演示模型，也可以作为同类产品设计改型的参考基础，帮助结构设计人员快速理解活塞组件的配合逻辑与设计要点，缩短同类产品的开发周期。
