内燃机用活塞头结构设计方案

　　在往复式内燃机的核心运动组件中，活塞头是直接承接燃烧室燃气压力、完成能量转换的关键承载部件，其结构合理性直接决定动力输出效率、运行可靠性与整机使用寿命。从实际工况来看，活塞头长期处于高温高压的交变载荷环境中，顶部直接接触燃烧室内瞬时爆发的高温燃气，裙部则沿气缸内壁做高速往复滑动，同时还要通过销孔将燃气作用力传递给连杆，带动曲轴完成旋转运动，最终将燃料的化学能转化为可输出的旋转机械能。

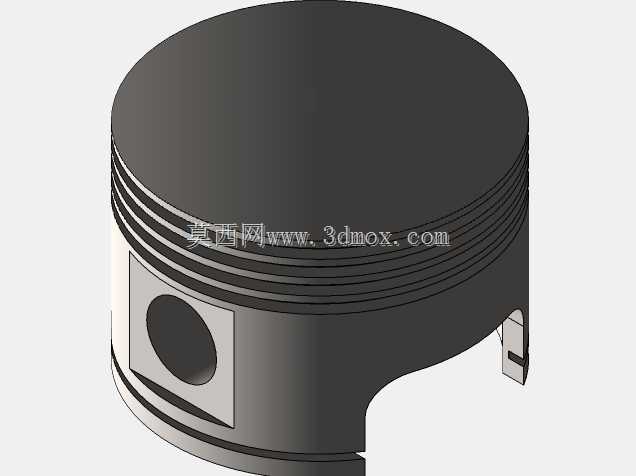

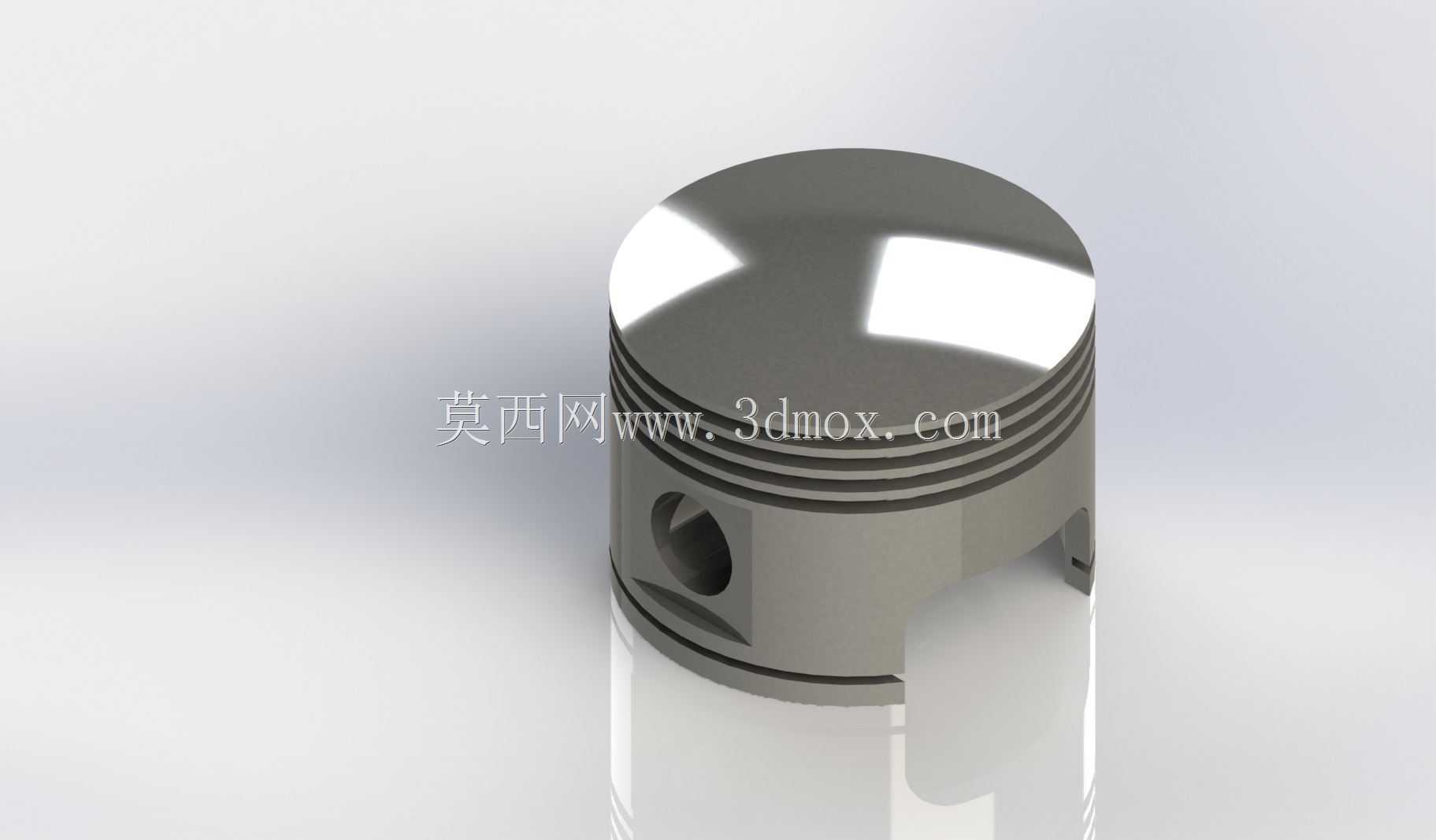

　　本次设计的活塞头采用整体式结构布局，顶部为平整的凹面轮廓，能够配合气缸盖、气缸壁形成规整的燃烧室空间，优化燃气涡流形态，让燃油与空气的混合更加充分，减少燃烧过程中的能量损耗。头部环带区域加工有多道平行的环槽结构，用于安装气环与油环：气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱导致功率损失，同时将活塞头吸收的大部分热量传导至气缸壁，通过冷却系统带走多余热量；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在气缸壁表面形成均匀的油膜，降低裙部与缸壁之间的滑动摩擦阻力。

　　裙部作为活塞头的导向承载部分，采用了变椭圆的型线设计，能够抵消工作状态下因热膨胀、侧压力作用产生的形变，保证活塞头在全工况温度区间内都能与气缸壁保持均匀的配合间隙，避免出现拉缸、敲缸等故障。裙部下方开设的销孔采用高精度同轴度设计，用于安装活塞销，实现活塞头与连杆小头的铰接连接，销孔两端预留有卡环安装槽，能够对活塞销进行轴向限位，防止运行过程中活塞销窜出刮伤气缸内壁。

　　从安装边界来看，该活塞头的外径尺寸与对应排量的气缸内径保持严格的配合公差，环槽的宽度、深度尺寸与标准活塞环的规格完全匹配，销孔的内径尺寸与对应规格的活塞销采用过渡配合设计，能够满足常温装配与高温工作状态下的连接可靠性要求。设计过程中充分考虑了热变形补偿，在裙部与环带区域预留了合理的热膨胀余量，同时对各部位的壁厚进行了均匀化处理，避免因壁厚不均导致的应力集中与热变形不均问题。

　　在实际应用场景中，这类活塞头可适配小排量通用汽油机、小型动力设备的内燃机单元，覆盖园林机械、小型发电机组、便携动力装置等多个应用领域。结构设计上兼顾了承载能力与轻量化要求，在保证顶部承压强度、环带结构刚度的前提下，对裙部非承载区域进行了合理的减重处理，降低往复运动的惯性力，减少曲轴连杆机构的冲击载荷，提升整机运行的平顺性。

　　针对活塞头的受力特点，设计时对销孔周边、环槽根部等应力集中区域进行了圆角过渡处理，分散交变载荷作用下的应力峰值，避免长期运行过程中出现疲劳裂纹。顶部表面的粗糙度与平面度严格控制，既保证燃烧室的密封性能，也能减少积碳附着的概率，延长维护周期。裙部的表面处理预留了优化空间，可根据实际润滑需求采用石墨涂层、磷化处理等工艺，进一步降低摩擦系数，提升耐磨性能。

　　从装配流程来看，该活塞头可直接与对应规格的活塞环、活塞销、连杆组件完成适配，装配时需注意活塞环的开口错位角度，避免各环开口对齐导致漏气，活塞销装配前需进行加热膨胀，保证常温下的配合紧度，卡环需完全卡入销孔端部的卡槽内，确保轴向限位可靠。装入气缸前需在缸壁与活塞裙部表面涂抹干净的润滑油，保证初次启动时的润滑条件，避免干摩擦损伤配合表面。
