可调式多用途钳形扳手结构设计

　　在设备运维、装配调试、五金加工等一线作业场景里，夹持类手动工具的适配性直接影响作业效率，这款可调式钳形扳手的结构设计，正是针对常规固定开口扳手适配范围窄、普通钳子扭矩输出不足的痛点做的优化。从实际使用场景来看，这类工具覆盖了从家用水电拆装、汽修工位的紧固件拆装，到小型机加工工位的零件夹持、管路安装时的螺母对位等多类场景，不需要频繁更换对应开口尺寸的工具，就能覆盖一定范围内的不同规格外六角、方头紧固件，甚至可以临时充当管钳完成小口径薄壁管件的夹持转动。

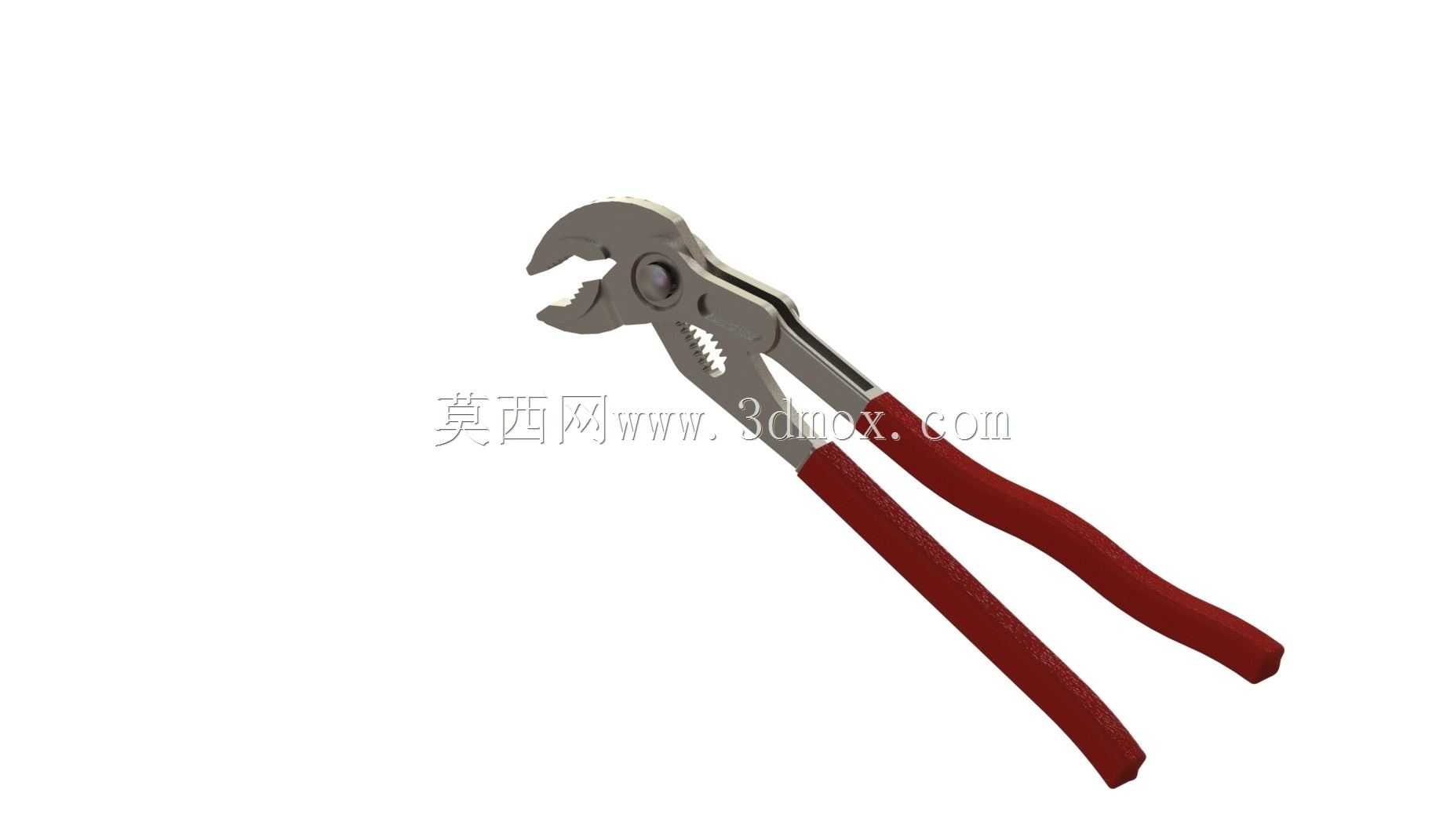

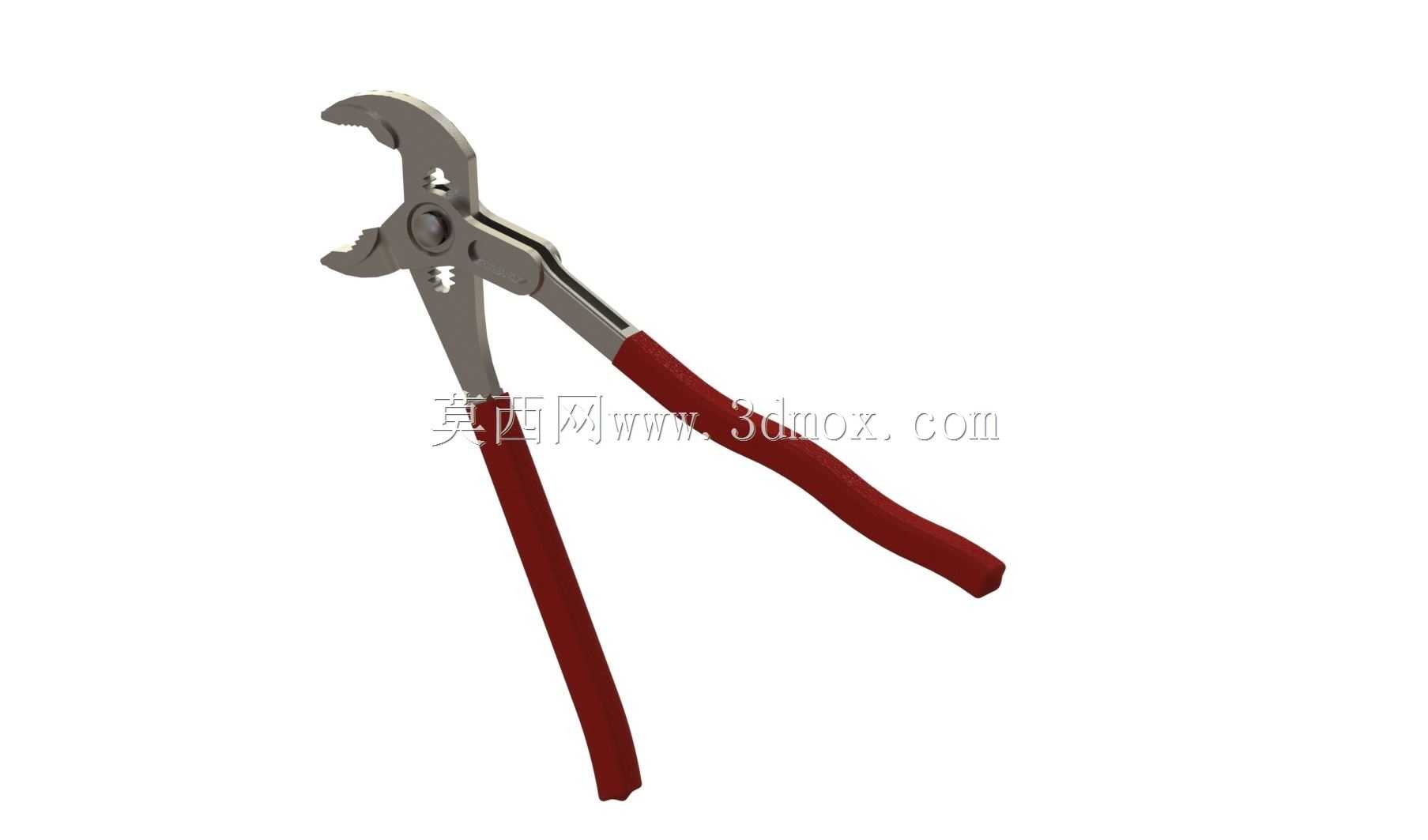

　　从功能特性上看，这款钳形扳手结合了钳子的杠杆增力结构与扳手的多档位开口调节逻辑，钳头位置设置的多齿卡位结构，能够根据被夹持工件的尺寸快速调整开口大小，调整到位后卡位齿咬合锁止，作业过程中不会出现开口打滑变大的问题；钳头的咬合面做了与紧固件外形匹配的弧面与平面结合的齿形设计，既能够贴合六角螺母的平面传递扭矩，又能通过齿纹增加摩擦力，避免拧动过程中滑脱损伤紧固件棱角。手柄部分采用符合人体工学的长杠杆结构，相比普通短柄活动扳手，力臂更长，同等手部握力下能输出更大的拧紧或拆卸扭矩，同时手柄外层的包覆结构做了防滑处理，沾有少量油污的工况下也能保证握持稳定性，不会出现脱手的安全隐患。

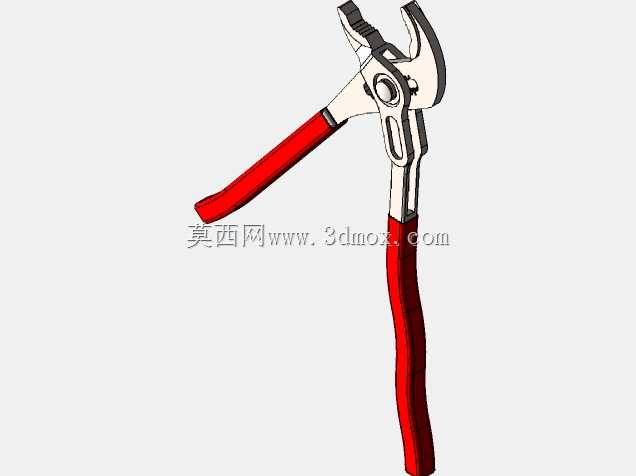

　　设计过程中，首先要明确的是钳体的受力边界，这类手动工具的核心受力点集中在钳头卡位齿、销轴连接位置以及手柄与钳头的过渡段，建模时需要先确定销轴的基准位置，以此为圆心分别绘制固定钳身与活动钳身的旋转轮廓，卡位齿的齿距、齿深参数需要匹配常用紧固件的尺寸调节梯度，每一档位的开口差值控制在合理区间，既不会因为档位过密增加调节复杂度，也不会因为档位过疏导致部分尺寸的紧固件无法牢固夹持。钳头咬合面的轮廓需要做圆角过渡处理，避免硬接触时应力集中导致钳头崩裂，同时咬合齿的角度要兼顾咬合摩擦力与工件表面保护，齿尖做小钝化处理，防止拧动软质金属紧固件时在工件表面留下过深的压痕。

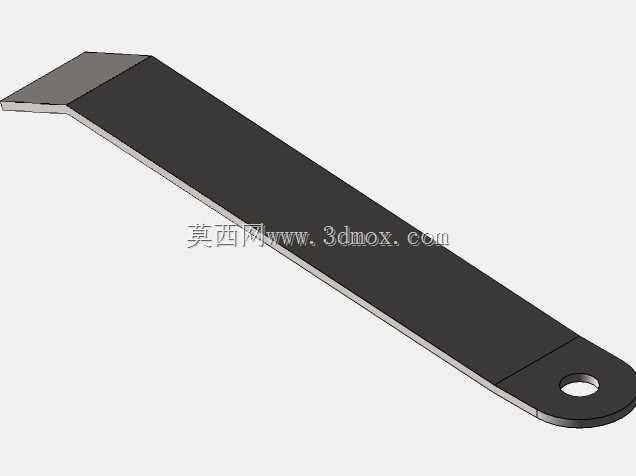

　　外形尺寸与安装边界方面，这款钳形扳手的总长度控制在常规手动工具的便携尺寸区间，完全张开时的最大开口尺寸覆盖常用的中大号外六角紧固件规格，闭合状态下整体轮廓规整，能够放入常规的工具腰包、工具箱抽屉层，不会占用过多收纳空间。销轴作为整个工具的旋转核心，其配合间隙需要控制在合理公差范围内，间隙过大会导致钳头晃动，拧动时受力不均，间隙过小则会导致调节档位时卡滞，活动不顺畅。手柄部分的包覆层与金属钳身的结合位置做了嵌入式卡槽设计，长期使用过程中不会出现包覆层移位、脱落的问题，钳身尾部做了挂孔设计，作业间隙可以挂在工具架上，方便取用也避免丢失。

　　从结构可靠性角度考虑，整个钳身的金属部分采用一体锻压成型的结构逻辑建模，受力较大的过渡段没有拼接焊缝，避免应力集中点的出现，活动钳身的调节轨道做了限位结构，最大开口位置不会出现钳身脱轨的问题，最小闭合位置钳头咬合面能够完全贴合，满足小尺寸零件的夹持需求。在实际建模装配过程中，需要反复验证各档位下钳头咬合面的平行度，保证拧动紧固件时两个咬合面能够同时贴紧工件平面，避免单点受力导致的工件棱角磨损或者钳头局部受力过载。这类工具的结构设计看似简单，实则每一处尺寸参数都对应着实际作业中的使用体验，比如卡位齿的位置如果偏移1毫米，就可能导致某一档位的开口无法牢固咬合对应尺寸的螺母，手柄的弯曲角度如果不符合握持发力的角度，长时间作业会明显增加手部的疲劳感，这些细节都是在结构设计过程中需要结合实际使用工况反复调整优化的。
