手动杠杆式板材棒料剪切工装结构

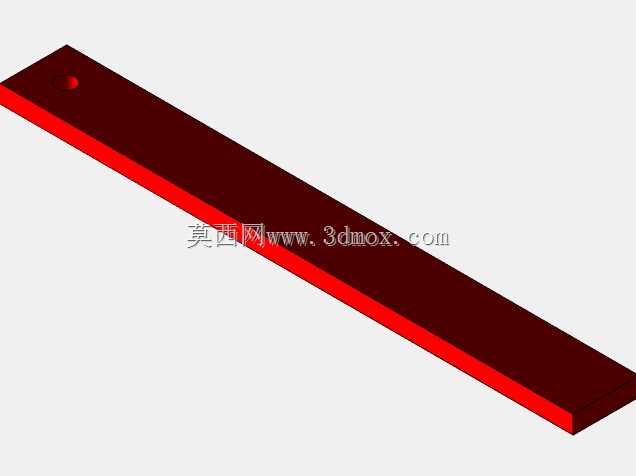

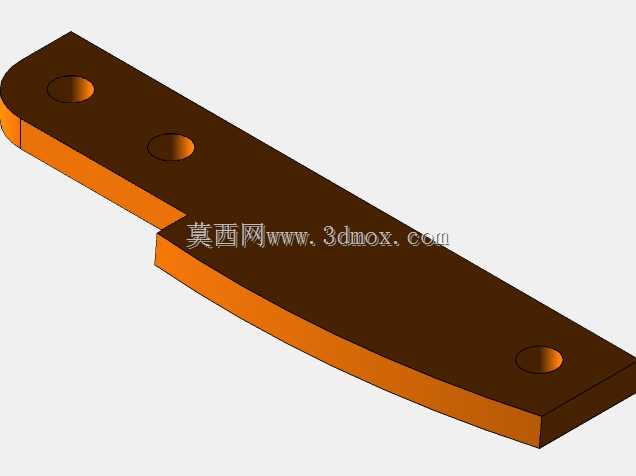

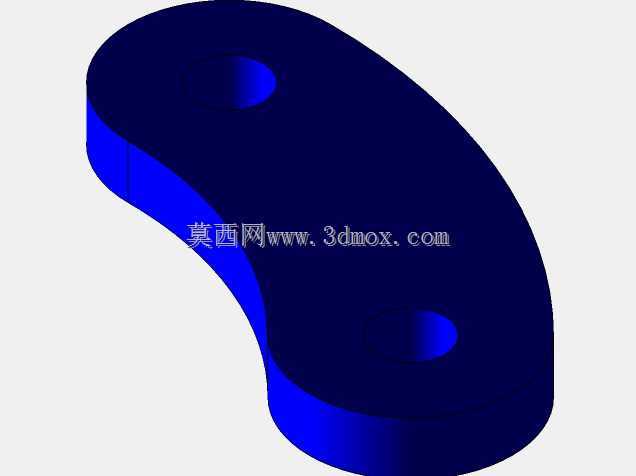

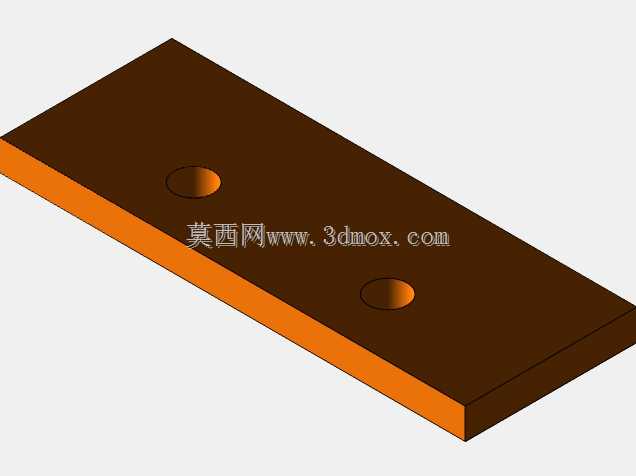

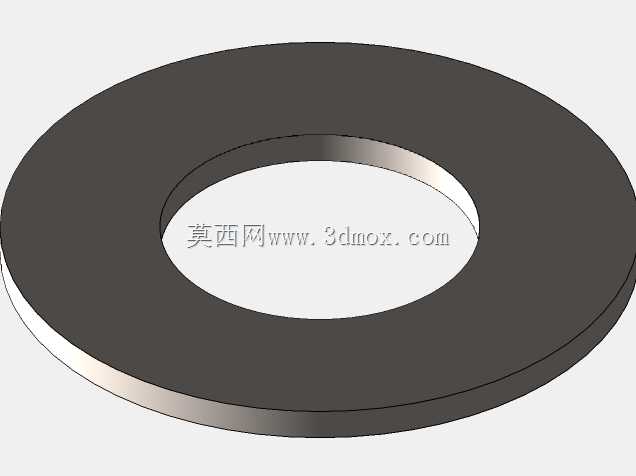

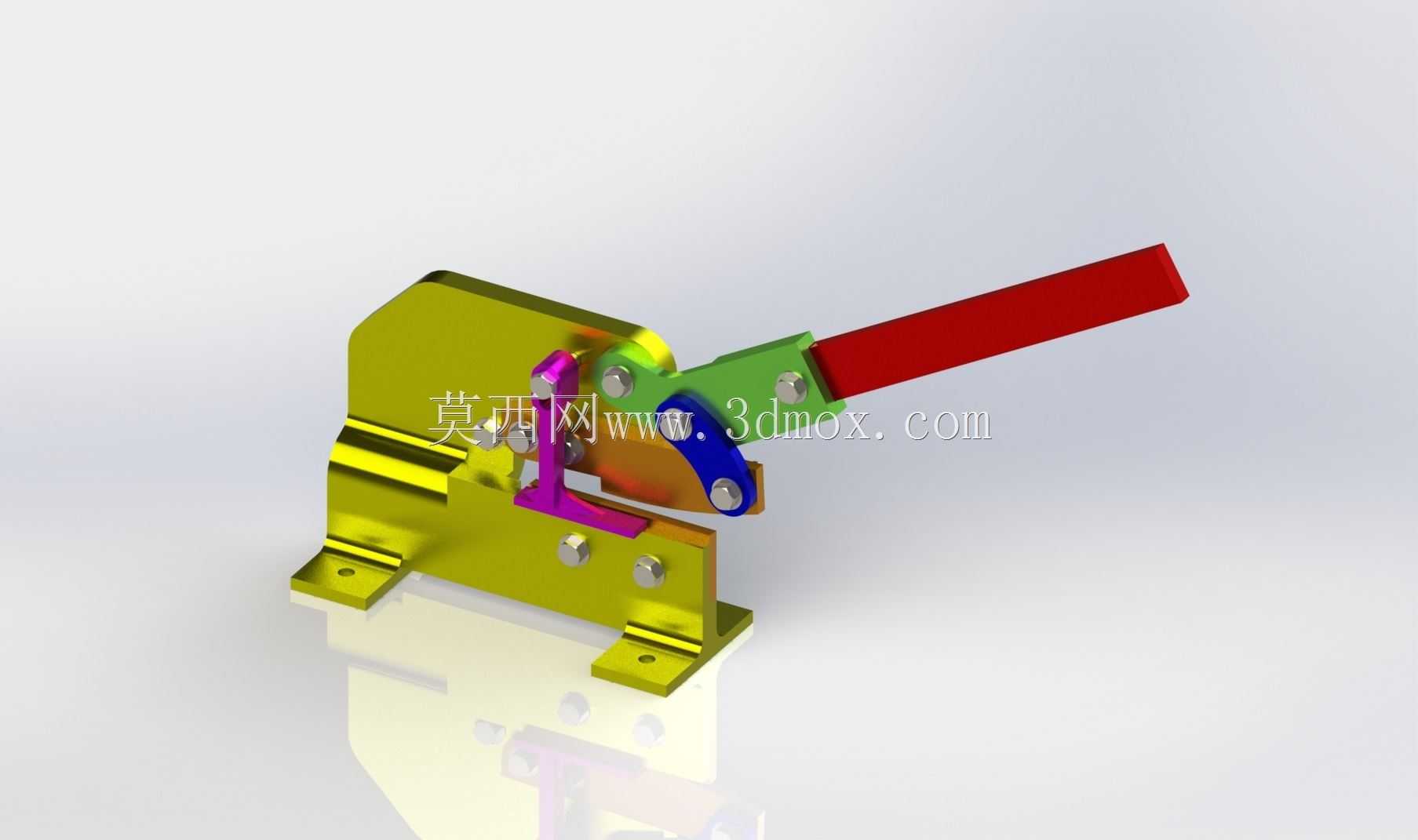

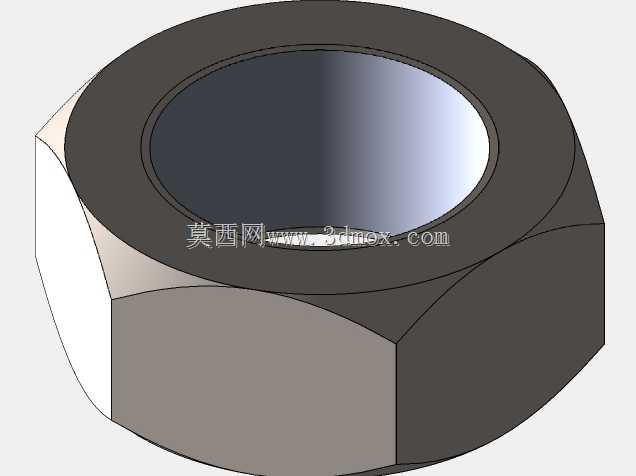

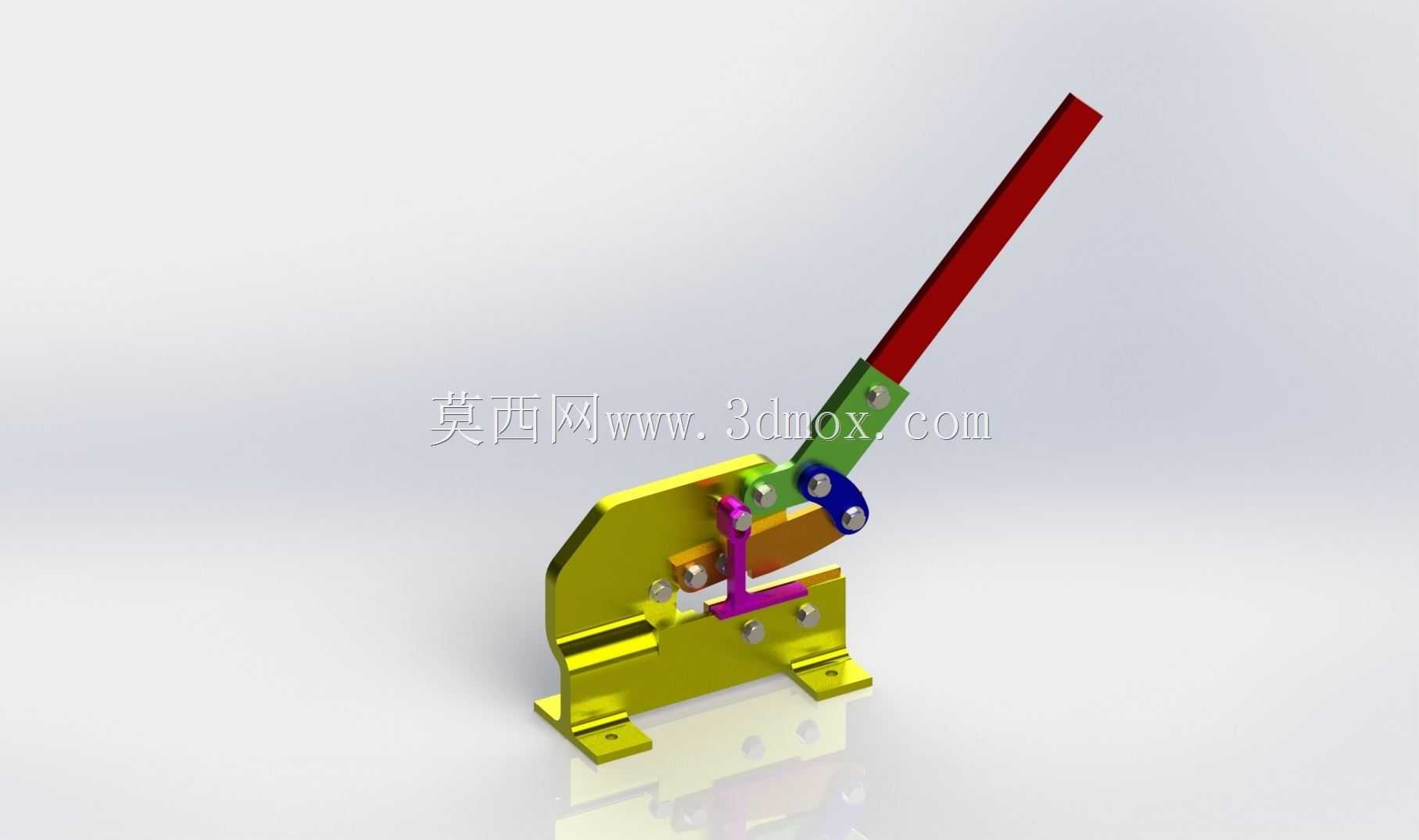

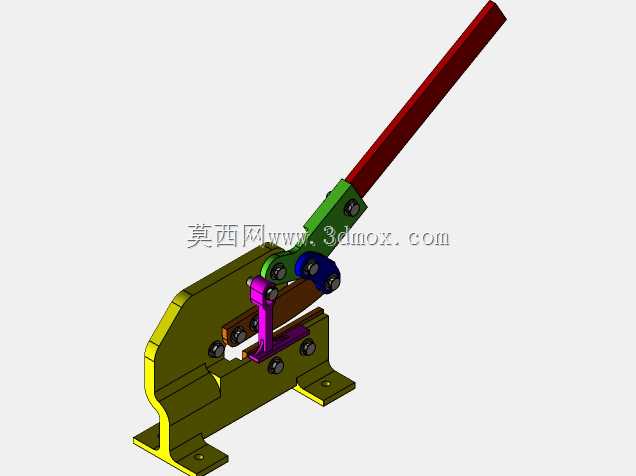

　　这款手动剪切结构在小型五金加工、维修班组、线材预制工位的应用频次极高，尤其适合没有动力气源、电源的野外抢修场景，或是小批量零散料头的裁切作业，不用等待大型剪板机开机调试，随手就能完成薄钢板、细圆钢、铝排等型材的断料操作，相比手持角磨机切割，没有飞溅的火星与粉尘，切口也不会出现高温烧蚀的氧化层，后续打磨工序的工作量能减少六成以上。从结构功能来看，整套装置依靠二级杠杆放大人力输入的作用力，长手柄端的握持力经过铰接点的力矩传递，在动刀位置能输出数倍于输入的剪切力，动刀与定刀采用侧隙可调的安装结构，通过定刀座上的紧定螺钉就能调整刀刃配合间隙，裁切不同厚度的材料时不会出现卡料、连丝的问题，刀刃部分采用嵌装式设计，磨损后只需要更换刀片条，

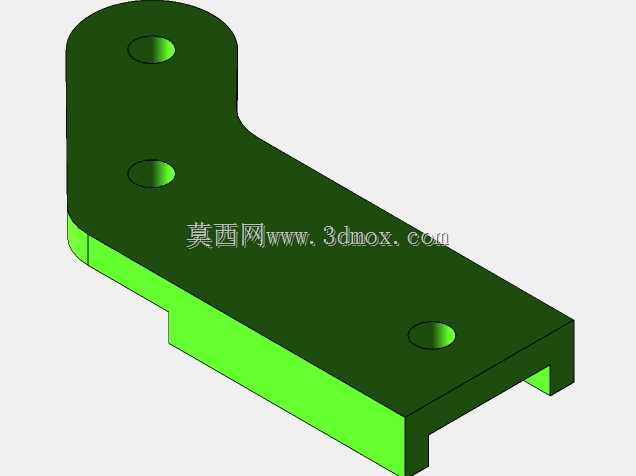

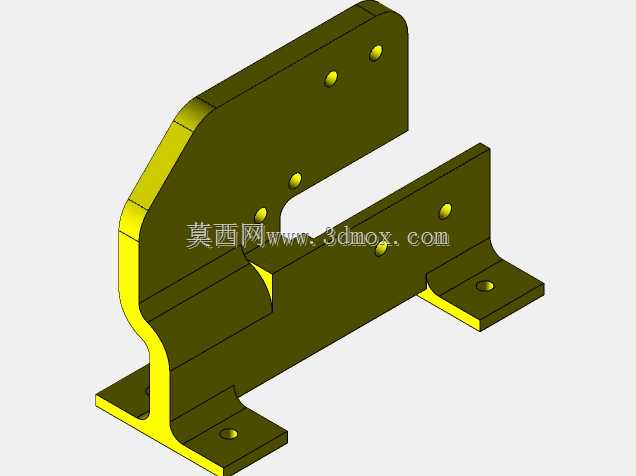

　　不用整体更换刀座，后期维护成本极低。底座上预留的两个长条形安装孔，是为了适配不同工位的安装需求，既可以用螺栓固定在木质工作台、型钢焊接的工位架上，也能配合C型夹临时固定在移动作业台面上，安装边界的容错率很高，不需要提前加工高精度的定位孔位，现场找平整的刚性台面就能完成固定。设计过程中优先考虑了操作的安全性，手柄的活动行程做了机械限位，不会因为用力过度导致手柄过位打向操作人员，刀座的外侧做了圆弧过渡，没有尖锐的突出棱角，避免上下料的时候剐蹭操作人员的工作服或是皮肤。整套结构的受力路径经过反复校核，底座的弯折立板承担主要的剪切反力，铰接销轴采用调质处理的合金钢材质，长期承受交变载荷也不会出现弯曲变形，

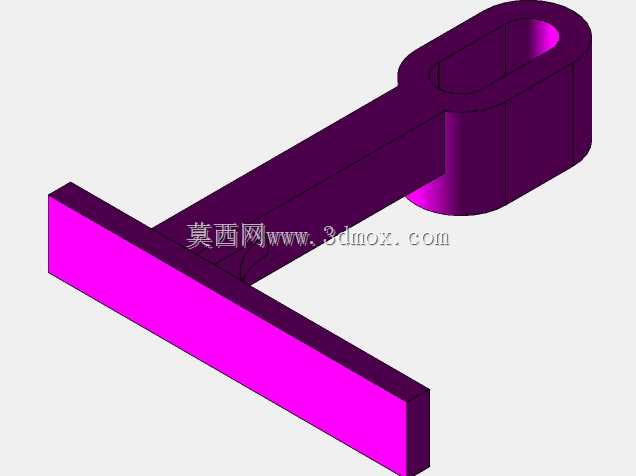

　　刀座与底座之间用内六角圆柱头螺钉连接，螺钉的排布避开了剪切力的直接作用方向，不会出现螺钉受剪断裂的问题。实际使用的时候，只需要把待裁切的材料送入定刀座的定位槽，确认裁切位置后压下长手柄就能完成断料，手柄末端套有防滑的绝缘套，冬天握持不会冻手，沾了切削液也不会打滑。相比电动剪切设备，这款手动结构没有易损的电机、传动齿轮部件，日常只需要在铰接点定期滴注润滑油就能长期使用，在小型五金加工厂、水电安装班组、钣金维修门店这类场景下，能覆盖绝大多数小尺寸型材的裁切需求，尤其是裁切直径6mm以下的圆钢、厚度2mm以下的低碳钢板时，操作手感顺畅，切口平整无毛刺，不需要额外做端面修平处理就能直接进入下一道工序。结构的外形尺寸控制得非常紧凑，

　　整体长度不超过400mm，底座宽度不到150mm，放在工作台面上不会占用过多操作空间，闲置的时候可以直接挂在工位旁的工具架上，不会像大型剪切设备那样占用固定的厂房面积。刀座的进料口做了喇叭口导向设计，待切材料不用刻意对准就能顺利滑入刀刃配合位置，单人操作就能完成上料、裁切、取料的全流程，不需要额外的辅助人员配合，小批量作业的时候效率远高于手持切割工具。
