四合一汽车排气歧管结构设计方案

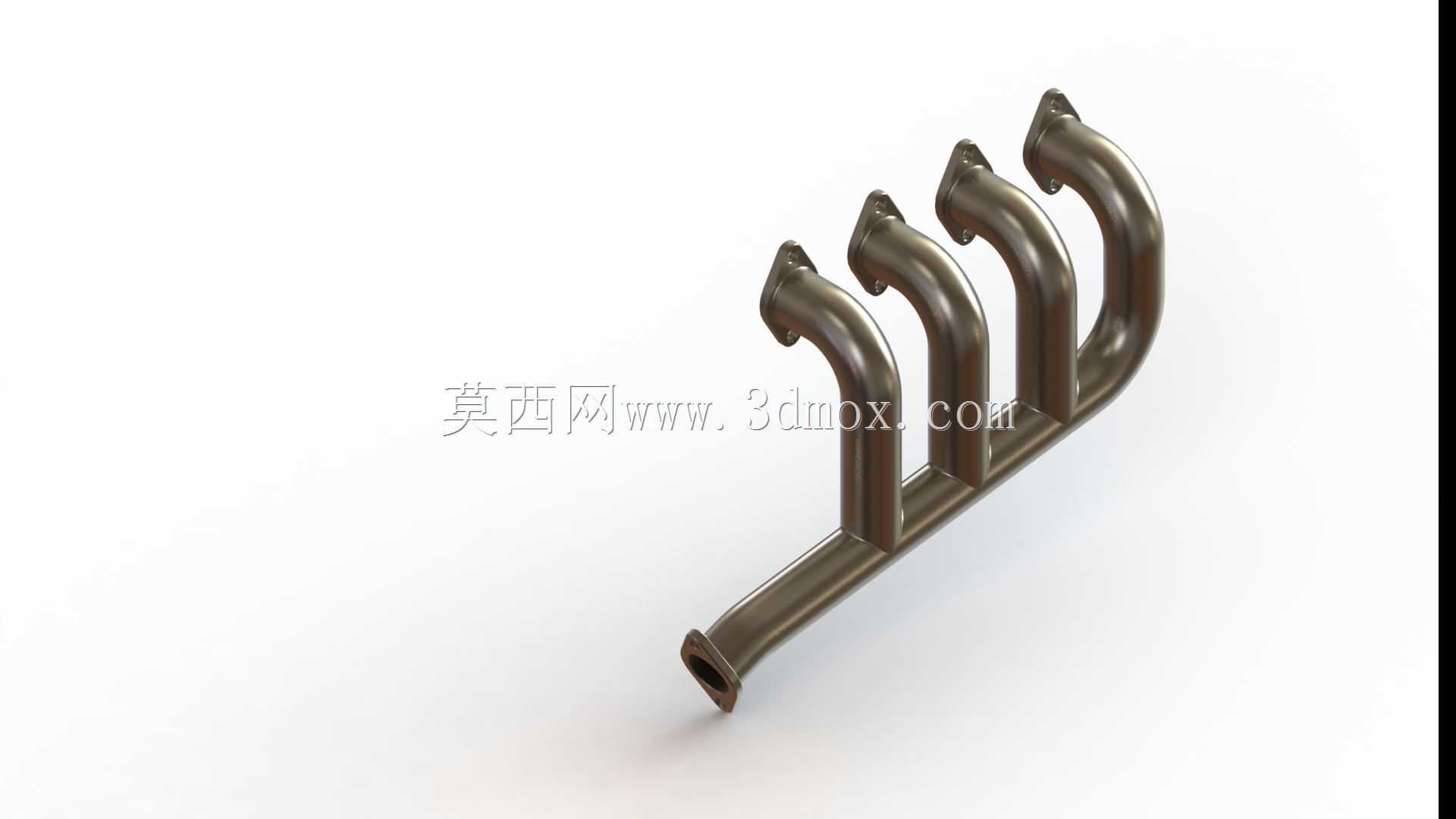

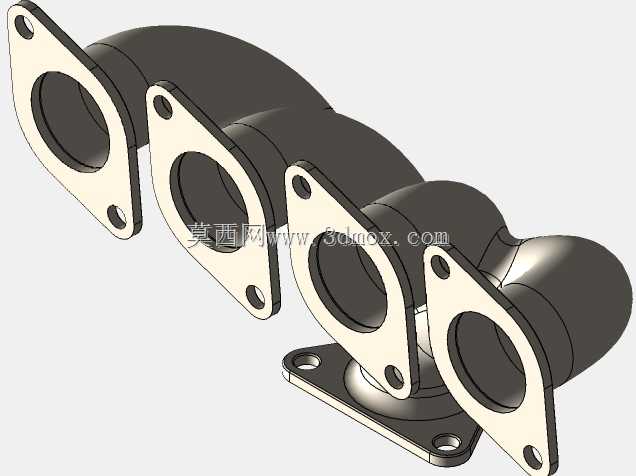

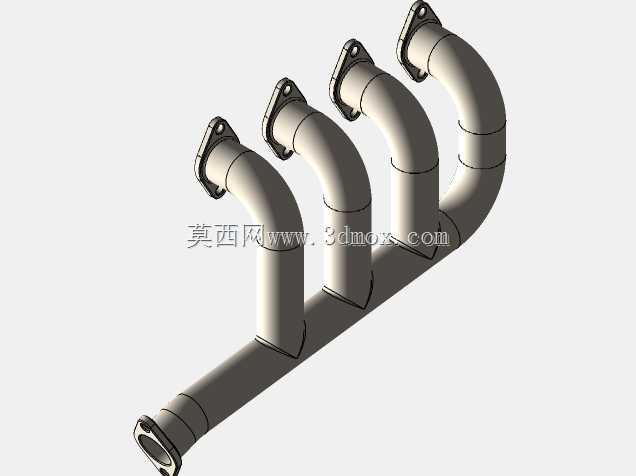

　　在车用内燃机的排气系统布局中，排气歧管是连接气缸盖排气口与下游排气总管的核心导流构件，其结构合理性直接影响发动机的排气效率、各缸排气干扰程度以及整机的动力输出表现。本次设计的四合一排气歧管，针对直列四缸发动机的排气时序特性做了针对性的管路走向优化，首先从安装边界来看，四个进气法兰分别对应发动机缸盖的四个排气出口，每个法兰面均设计有对称的螺栓过孔，安装时可通过螺栓与缸盖排气侧端面紧密贴合，配合密封垫片实现高温排气的无泄漏导通，法兰的厚度经过受力校核，能够承受长期高温工况下的热应力与螺栓预紧力，避免长期使用后出现法兰翘曲变形导致的漏气问题。四个独立的排气支管采用平滑的圆弧过渡走向，没有出现直角弯折的结构，

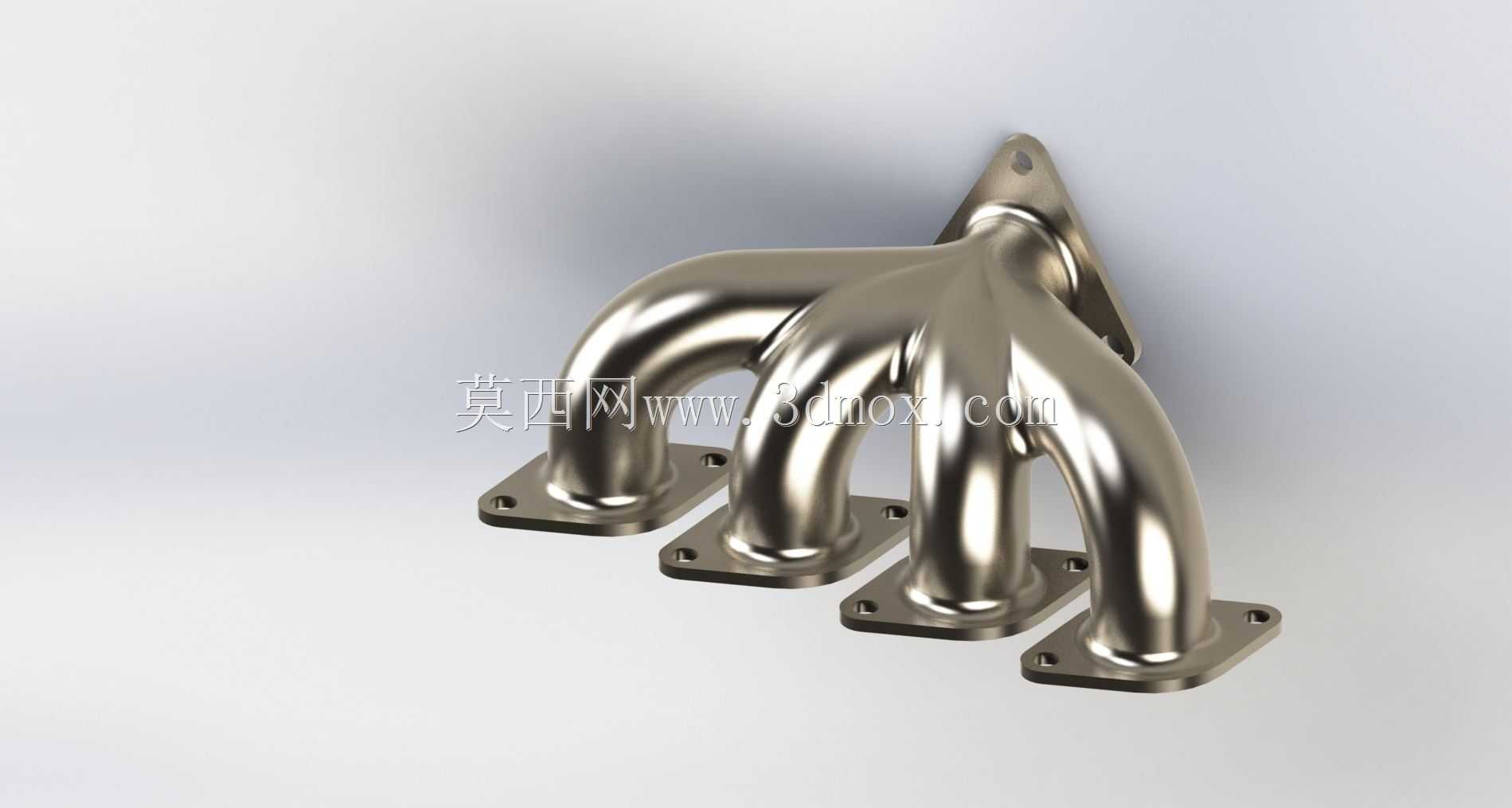

　　这种设计能够最大程度降低排气气流在管路内的流动阻力，减少排气背压，让每个气缸排出的高温废气能够顺畅汇入到顶部的总排气出口，总出口端同样设计有带安装孔的连接法兰，可直接对接三元催化器或者涡轮增压器的进气端，适配不同动力配置的车型需求。从功能特性层面来说，该歧管的支管长度经过匹配计算，能够利用排气脉冲效应减少各缸之间的排气干扰，避免某一缸排气时产生的背压倒灌进相邻处于排气末期的气缸，保证每个气缸的排气彻底性，进而提升气缸的充气效率，优化发动机的扭矩输出特性，尤其是在中低转速区间的动力响应表现。设计过程中充分考虑了实际装车的空间约束，支管的弯曲弧度与整体外轮廓严格控制在发动机舱预留的安装空间内，不会与周边的发动机悬置、冷却管路、

　　线束等部件发生运动干涉，同时管壁厚度的选取兼顾了结构强度与热传导特性，既能够承受排气过程中的高温高压气流冲击，也能让废气保持合适的温度进入后处理装置，提升三元催化器的起燃速度。歧管的整体材质选用适配高温工况的金属材料，表面的光滑处理能够减少气流的沿程阻力，各个支管与法兰的连接位置采用圆角过渡，避免应力集中导致的热疲劳开裂问题，在长期的冷热交替工况下能够保持结构稳定性。实际应用场景中，这类排气歧管多用于小排量直列四缸乘用车的自然吸气或者小功率涡轮增压发动机上，安装时需要按照规定的扭矩顺序紧固法兰螺栓，保证密封面的压力均匀，日常使用中能够耐受发动机排气侧的持续高温，将各缸燃烧后产生的废气有序导出，

　　是发动机排气系统中不可或缺的关键导流部件。在建模过程中，各个法兰的安装孔位尺寸、支管的通径、整体的安装定位尺寸都严格参照发动机缸盖的接口参数做了匹配，确保设计完成的构件能够直接适配对应机型的安装需求，不需要额外做转接修改，管路的曲率半径经过多次调整，在有限的布置空间内实现了最优的气流流通路径，同时兼顾了铸造或者焊接加工的工艺可行性，避免出现过小的内夹角导致的加工难度提升问题。
