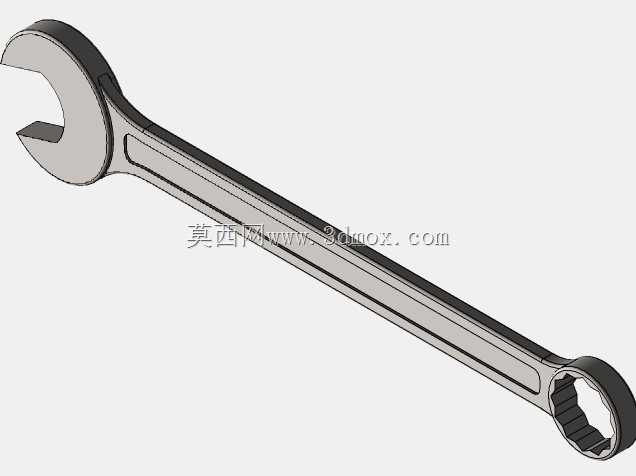

Solidworks两用开口梅花扳手结构设计

　　这款两用扳手的三维结构设计，核心围绕一线装配、设备维保场景的实际操作痛点展开，没有做多余的装饰性结构，每一处几何特征都服务于实际使用需求。日常在设备装配线、机加工车间维保、户外工程安装场景里，操作人员经常需要在不同规格的紧固件之间切换工具，普通单头扳手需要频繁更换，耽误作业效率，而这款整合开口端与梅花端的两用结构，能让操作人员在遇到不同紧固工况时，直接翻转扳手即可切换作业模式，减少工具更换的频次。

　　从功能特性来看，开口端采用15度偏角设计，这个角度不是随意设定的，是考虑到狭窄空间内的扳手摆幅限制，在管路排布密集的设备舱、紧固件周边有结构遮挡的场景下，每次扳动只需要15度的回转空间就能完成棘轮式的连续紧固，不需要完全拔出扳手重新对位，大幅提升狭窄空间的操作便利性。开口的两个夹持面做了微弧过渡处理，不是完全的直角贴合，能在施加扭矩时让受力均匀分散在螺栓六角头的两个侧面，避免长期使用后螺栓棱角被啃蚀打滑，也能减少扳手开口部位的应力集中，延长工具使用寿命。另一端的梅花端采用十二角花型结构，相比六角结构能提供更多的对位角度，在空间受限的场景下只需要30度就能完成一次对位卡合，而且梅花结构是全包覆式夹持螺栓头，施加大扭矩时不会出现滑脱飞出的安全隐患，适合终拧需要大扭矩的紧固件作业。

　　设计过程中首先确定的是整体的力臂长度，这个参数直接关联操作时的扭矩输出能力，长度过短会导致施加相同扭矩时需要更大的握力，操作人员容易疲劳，长度过长则会让扳手整体重量偏大，携带不便，而且在狭小空间内容易和周边结构发生干涉。最终的力臂长度匹配对应规格螺栓的额定拧紧扭矩，按照普通人手的平均握力计算，确保操作人员施加正常握力时就能达到螺栓要求的预紧力，不会出现扭矩不足或者过载拧断螺栓的问题。扳手的杆身截面采用椭圆形变截面设计，从两端工作头向中间握持段逐渐过渡厚度，靠近工作头的部位厚度更大，能承受大扭矩下的弯曲应力，中间握持段厚度稍薄，贴合人手握持的弧度，长时间握持不会硌手，同时杆身的宽度做了收窄处理，在保证结构强度的前提下尽可能减轻整体重量，降低操作人员的携带负担。

　　外形尺寸与安装边界方面，开口端的开口尺寸严格对应标准紧固件的对边宽度公差，预留了合理的间隙，既能轻松套入螺栓头，又不会因为间隙过大导致打滑，开口端的头部外轮廓做了圆弧收边，在伸入狭窄缝隙时不会被边角卡住。梅花端的头部外径做了最小化设计，在保证十二角结构强度的前提下，尽可能缩小头部的外圆尺寸，能适配紧固件周边沉孔、遮挡结构的空间限制，比如在设备法兰面的螺栓紧固场景里，很多螺栓是沉在法兰孔内的，头部外径过大会导致扳手无法伸入套合螺栓。杆身的表面没有做复杂的防滑纹路，而是采用平滑的圆弧过渡，一方面是避免加工时的应力集中，另一方面在手上沾有油污时，平滑表面更容易擦拭清洁，不会藏污纳垢。整体结构做了等强度校核，在最大额定扭矩下，杆身的弯曲应力、工作头的接触应力都在金属材料的许用应力范围内，不会出现永久变形或者断裂的情况，两端工作头和杆身的过渡位置做了大圆角过渡，消除应力集中点，避免长期反复受力后出现疲劳断裂的问题。

　　在实际使用场景里，这款扳手既可以用于开口端的快速预拧，在螺栓刚开始旋入阶段，不需要完全套合，快速转动扳手提高装配效率，到终拧阶段再切换到梅花端，施加更大的扭矩完成紧固，不需要更换其他工具，一把工具就能完成从预拧到终拧的全流程作业，不管是日常的设备维保、生产线装配，还是户外的工程安装，都能适配绝大多数的外六角紧固件作业需求，结构设计完全贴合一线操作人员的实际使用习惯，没有冗余的功能结构，兼顾了强度、重量和操作便利性。
