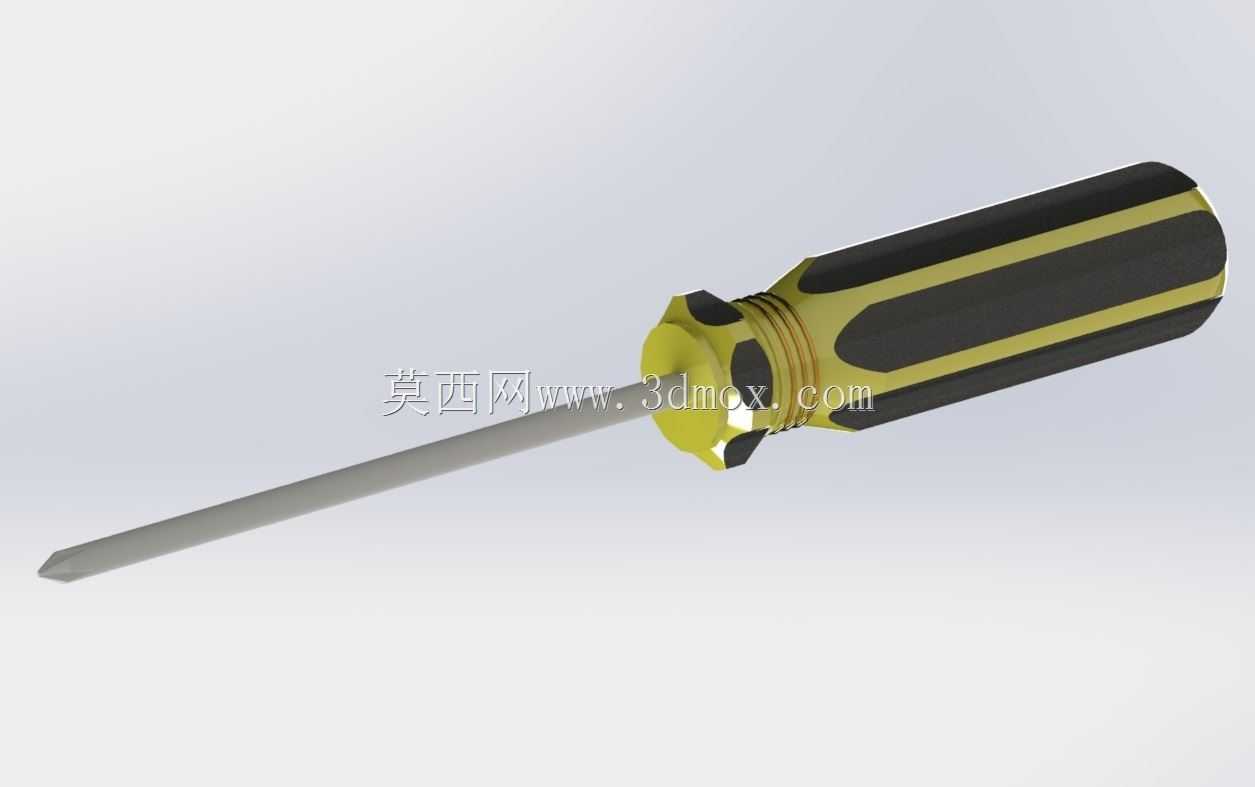

一字型防滑手柄螺丝刀结构设计方案

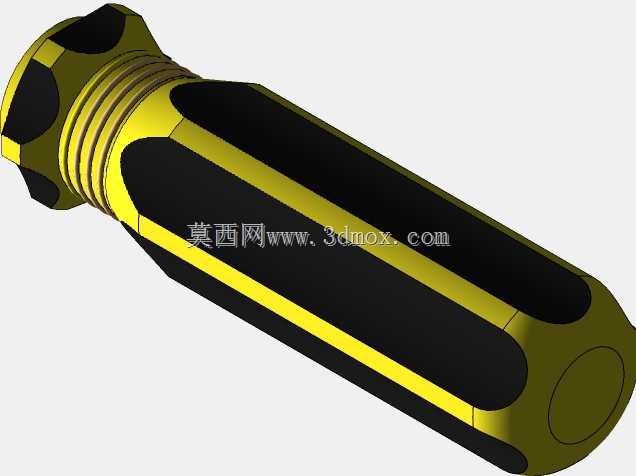

　　日常设备维保、装配工位上，一字螺丝刀是出现频率最高的手动紧固工具之一，小到消费电子拆机、电器内部接线端子锁紧，大到通用设备护罩拆装、工装夹具定位螺钉调整，都能看到这类工具的使用场景。这款一字螺丝刀的设计，首先从实际握持施力的痛点出发做结构优化，传统光面塑料手柄在沾有少量机油、装配润滑脂的工况下，很容易出现施力打滑的问题，不仅拧不动扭矩稍大的螺钉，还可能因为手部滑脱造成工件表面刮伤，甚至带来操作安全隐患。设计时在手柄主体做了双色嵌合的防滑结构，黑色软胶层沿手柄周向分布三道纵向凹槽，刚好匹配人手握持时食指、中指、无名指的指腹贴合位置，握持时手指能嵌入凹槽形成稳定的施力支点，即便手部沾有少量油污，也能保持足够的握持摩擦力，

　　不需要额外加大握力就能传递足够的扭转力矩。手柄端部做了带止滑纹路的旋转尾顶结构，在做精密小螺钉微调操作时，可以用掌心抵住尾顶，手指转动手柄中部就能完成小角度的螺钉旋入调整，适合电控柜接线端子、小型仪器内部组件这类需要精细控制拧入深度的作业场景。刀杆部分采用等直径圆形截面的合金钢材设计，刀杆与手柄的连接位置做了带多道环形止退槽的嵌装结构，装配时手柄注塑层会嵌入环形槽内，避免大扭矩施力时刀杆与手柄出现相对转动、甚至刀杆脱出的问题。刀头部分做了标准一字楔面加工，楔面角度匹配通用一字螺钉的槽口角度，刀头端部做了微小的倒角处理，既可以快速对准螺钉槽口，也能减少刀头端部的应力集中，避免频繁使用后刀头崩缺、磨损变钝。从安装边界和适配场景来看，

　　这款螺丝刀的整体长度控制在常规手动工具的便携尺寸范围内，手柄最大直径适配成年男性的常规握持围度，既不会因为手柄过细导致长时间握持硌手，也不会因为手柄过粗无法在狭小的设备间隙内操作。刀杆的直线度公差控制在较高精度范围内，拧动深孔位置的螺钉时，刀杆不会因为弯曲偏摆蹭到孔壁，避免对工件安装孔造成不必要的刮擦损伤。设计过程中还做了整体的动平衡校验，手柄的重心位置落在握持区域的中心位置，手持操作时不会出现头重脚轻的坠手感，长时间连续装配作业时能有效降低手部的疲劳感。刀杆表面做了防锈镀层处理，在车间湿度较高、或者偶尔接触切削液的工况下，也不会轻易出现锈蚀问题，能长期保持刀杆表面的光洁度，避免锈渣掉落到精密设备的内部组件上。

　　手柄尾部的挂孔结构可以适配工具墙的挂钉、或者工具带的挂扣，方便车间现场的工具定置管理，作业完成后可以直接挂回指定位置，减少工具遗失的概率。和普通民用螺丝刀不同，这款设计的刀杆长度做了针对性优化，既可以覆盖常规设备表面的螺钉拆装需求，也能应对部分凹陷位置的螺钉操作，不需要额外搭配加长杆就能完成大部分常规维保、装配作业。手柄的软硬胶结合位置做了平滑过渡处理，没有突兀的棱角或者接缝凸起，握持时不会硌压手掌的虎口位置，即便是需要施加较大扭矩下压拧动锈蚀螺钉时，手掌的受力也能均匀分布在手柄接触面上，减少局部压强过大带来的不适感。刀头的硬度匹配常规工业级螺钉的硬度范围，既保证足够的耐磨性，也不会因为硬度过高在拧动硬度稍低的铜质、铝质螺钉时刮伤螺钉槽口，造成螺钉后续无法正常拆装。在做三维结构建模时，所有的配合面都做了圆角过渡处理，没有尖锐的棱角结构，不仅注塑生产时能减少应力集中导致的手柄开裂问题，日常使用时也不会划伤操作人员的手部。刀杆与手柄的装配位置做了密封结构设计，车间的粉尘、切削液不会从接缝位置进入手柄内部，避免长期使用后手柄内部出现锈蚀、导致刀杆松动的问题。
