工程机械前端装载作业铲斗结构设计

　　作为常年和工程机械属具打交道的结构设计人员，铲斗这类前端作业部件的设计从来不是简单画个壳体就完事，每一处结构细节都要对应实际工况里的受力、磨损、安装匹配要求。先从实际应用场景说起，这类带齿铲斗主要配套小型滑移装载机、微型挖掘装载机，多用于散料堆场的砂石转运、市政施工里的渣土清理、厂区零散物料的归集铲装，也可适配小型农机完成厩肥、粮食散料的收集作业，作业场景里既有松散物料的低阻力插入，也偶尔会碰到硬质结块物料、轻度压实土层的铲掘工况，所以结构强度和耐磨设计是核心考量点。

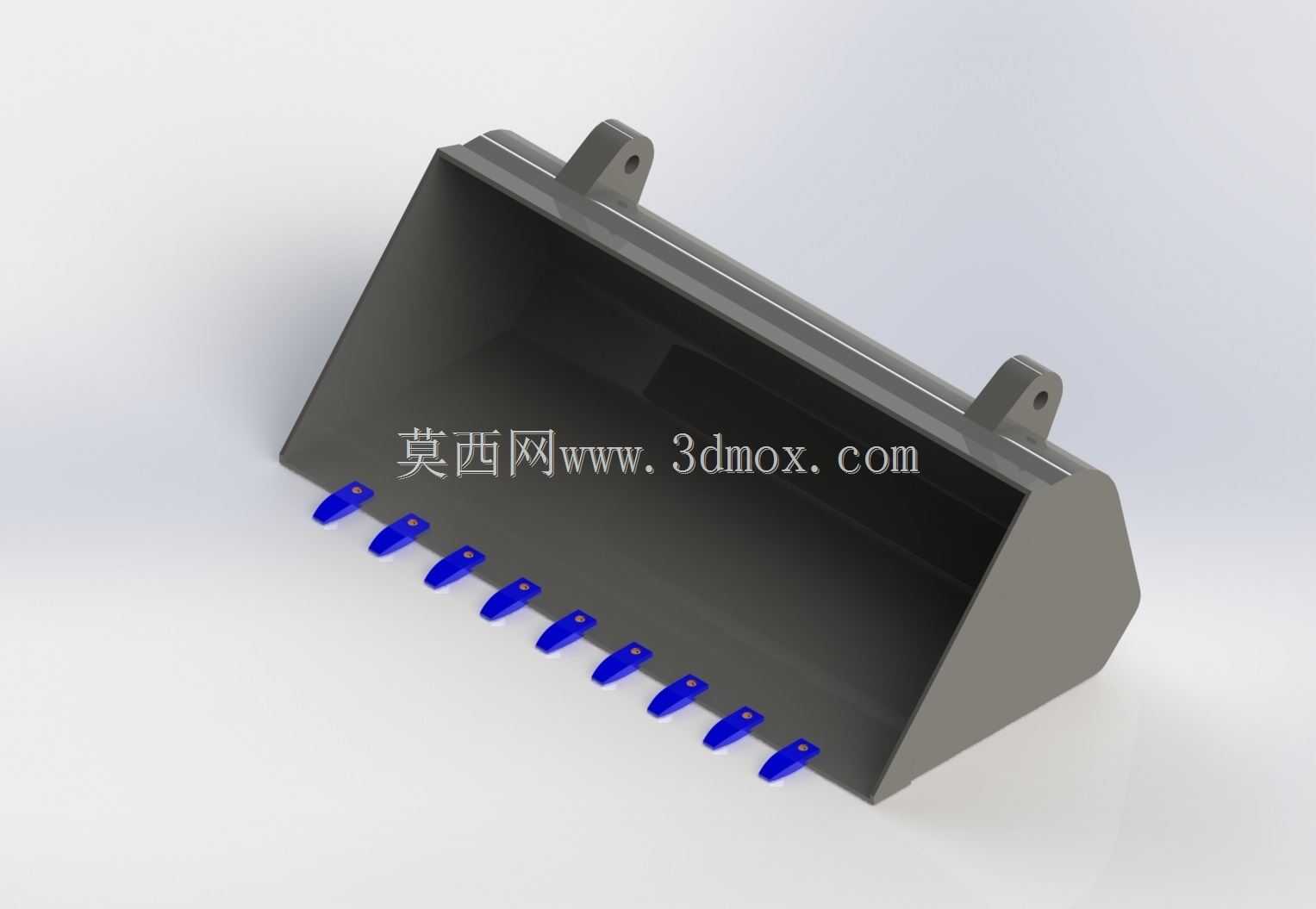

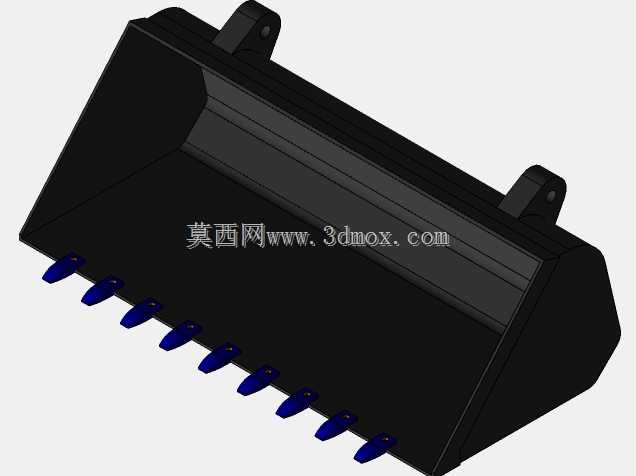

　　从功能特性来看，这个铲斗的斗唇位置布置了独立的分体式斗齿，斗齿采用突出于斗刃的排布设计，作业时斗齿先接触料堆，能有效降低插入料堆的阻力，相比平刃铲斗，带齿结构在铲掘轻度硬质物料时的插入力需求可降低两成左右，同时分体斗齿磨损后可单独更换，不用整体切割斗唇维修，能大幅降低后期运维成本。斗体采用深腔弧形截面设计，弧形内壁没有直角转折结构，散料在铲装举升过程中不会在斗内残留卡滞，卸料时能依靠物料自重完全滑出，不会出现粘斗、存料的问题，斗腔的容积匹配小型主机的举升载荷上限，不会出现斗容过大导致主机翘尾、举升过载的问题。

　　设计思路上，首先要匹配主机的安装接口，铲斗背部的两个铰接耳板是核心安装边界，耳板的孔位间距、孔径尺寸完全对应主机快换接头或者动臂前端的连接尺寸，耳板位置做了加厚补强，焊接位置延伸到斗体背部的加强筋上，因为铲装作业时铰接位置是核心受力点，举升、偏载受力都会集中在耳板焊缝处，加厚的耳板和延伸的焊接边能避免长期作业出现焊缝开裂、耳板变形的问题。斗体的侧板采用上窄下宽的梯形结构，外侧边缘做了折弯卷边处理，一方面提升侧板的结构刚度，避免铲装时侧板受侧向挤压变形，另一方面卷边结构能减少作业时剐蹭周边障碍物的概率，也能避免尖锐边角造成的作业安全隐患。斗背部除了铰接耳板之外，还布置了横向的加强筋条，连接两侧侧板，抵消铲装时物料对斗体的涨开作用力，长期作业斗体不会出现两侧外扩变形的问题。

　　外形尺寸与安装边界方面，铲斗的开口宽度匹配对应主机的轮距或者履带宽度，作业时铲斗两侧不会超出主机的机身宽度，在狭窄厂区、巷道作业时不会出现两侧剐蹭墙体、设备的问题，斗体的深度经过测算，满斗举升时斗体的最低点不会和主机的动臂、前轮发生运动干涉，下翻卸料时的最大翻转角度能达到45度以上，保证粘性物料也能顺利卸出。斗齿的安装采用卡销式固定结构，不需要专用焊接设备，现场用简单工具就能完成斗齿的更换，每个斗齿的突出长度一致，保证铲入料堆时受力均匀，不会出现单侧受力偏载导致斗齿断裂、斗体变形的问题。斗体的刃板部分采用耐磨钢材焊接在斗唇位置，厚度比斗体侧板厚一倍，即使斗齿磨损后，刃板也能承受直接铲料的磨损，延长整个铲斗的整体使用寿命。

　　实际建模过程中，要重点验证铰接位置的运动仿真，模拟铲斗从地面铲装、举升到最高位置、翻转卸料的全行程动作，确认各个角度下斗体和主机结构没有硬干涉，同时要做受力仿真分析，在斗齿位置施加最大铲掘力的载荷，验证耳板焊缝、斗体加强筋位置的应力分布，把应力集中的位置做圆角过渡或者额外补强，避免长期交变载荷下出现结构疲劳开裂。斗体的板材厚度选择也要匹配作业工况，太薄容易变形，太厚会增加铲斗自重，降低主机的有效载荷能力，所以在受力大的斗唇、耳板、背部加强位置用厚板，非主要受力的斗腔上部侧板用稍薄的板材，兼顾强度和自重控制。
