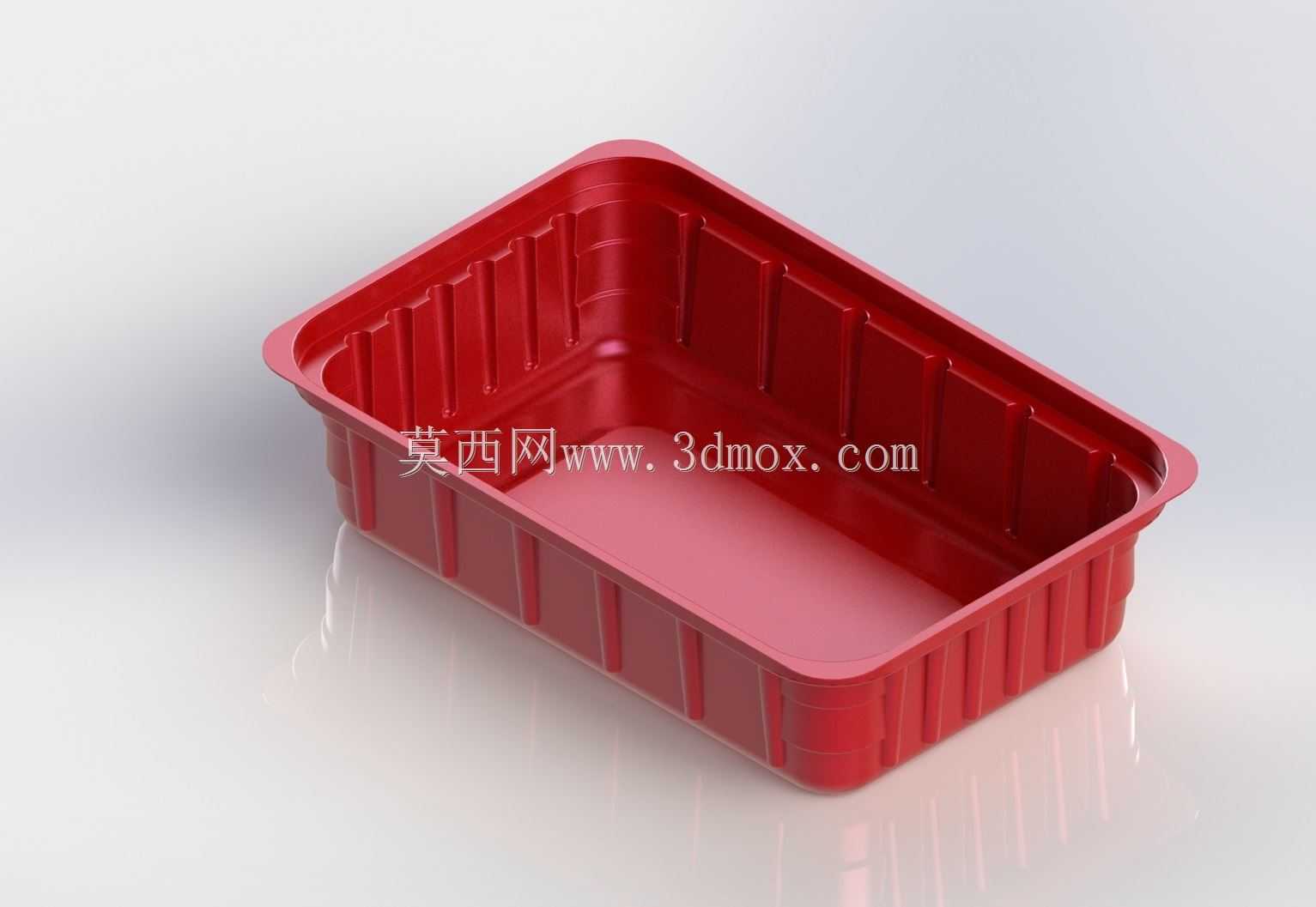

食品包装用加强筋结构塑料承托盘

　　日常接触到的生鲜、预制菜、加工熟食的分装环节，这类带竖向加强筋的敞口塑料托盘是核心承托载体，和普通平托盘不同，它的设计完全围绕薄壁注塑件的刚性需求、内容物的承托边界、自动化包装线的适配要求展开。先从实际应用场景说，这类托盘大多走热封封装工艺，上游是注塑成型的片材吸塑或者直接注塑成型工序，下游对接自动装填线、覆膜封口机、冷链仓储、终端商超陈列全链路，所以设计的时候不能只看外观，要把全流程的尺寸边界都卡准。

　　先说外形尺寸的设计逻辑，敞口的翻边结构不是随便做的凸缘，翻边的宽度、厚度要刚好匹配封口机的热封模头压合宽度，压合面的平面度公差要控制在0.2mm以内，不然热封的时候会出现局部压合不牢，冷链运输过程中容易出现漏液、封口脱开的问题。翻边的圆角过渡也有讲究，外圆角不能太小，不然注塑的时候容易出现应力集中，周转过程中翻边受撞击容易开裂；内圆角要和内容物的装填轨迹匹配，自动装填的机械手把物料放进托盘的时候，不会因为内棱剐蹭破坏物料表层，比如装冷鲜肉的时候不会划破肉的包装膜，装预制菜的时候不会蹭掉菜品的裹粉层。

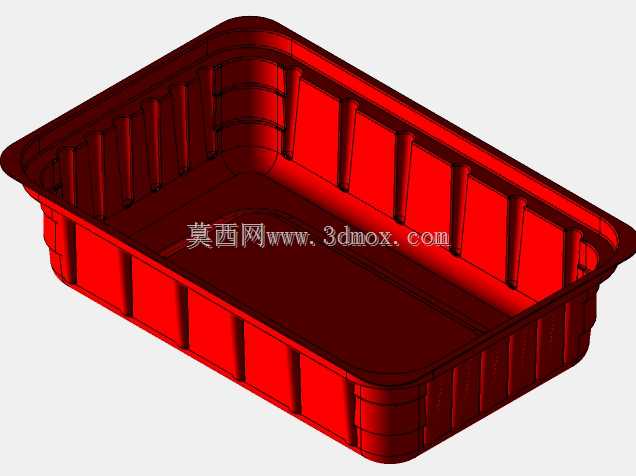

　　然后是侧壁的竖向加强筋设计，很多新手做这类薄壁容器的时候，会把侧壁做平，结果注塑料填充的时候容易出现侧壁翘曲，装满内容物之后侧壁受侧向挤压力会外鼓，堆码的时候上层托盘的重量压下来，侧壁变形会导致整垛垮塌。这个托盘的竖向加强筋是从翻边底部一直延伸到底部承托面的圆角位置，筋条的厚度是侧壁壁厚的0.6倍，既不会因为筋太厚出现注塑表面缩痕，又能把侧壁的抗弯曲刚度提升40%以上，哪怕装满1.5kg的带汁水内容物，侧壁的外鼓变形量也能控制在1mm以内，完全满足自动化线的输送轨道宽度要求——输送线的导向栏间距是固定的，要是托盘装货后外鼓超差，就会卡在轨道上造成全线停机。

　　底部的设计也藏了不少细节，底部不是完全的平面，而是做了微凸的网格状加强筋，一方面是减少托盘和输送皮带的接触面积，降低输送过程中的吸附阻力，皮带高速运转的时候托盘不会因为负压粘在皮带上跑偏；另一方面堆码的时候，上层托盘的底部加强筋刚好卡进下层托盘的内腔定位槽里，堆码三层以上也不会出现滑垛，哪怕是冷链仓库的湿滑地面，堆码稳定性也能满足仓储要求。底部的圆角过渡半径做了统一规范，和侧壁加强筋的收尾位置平滑衔接，避免应力集中点，低温环境下（零下18度冷冻存储）受撞击也不会出现脆裂。

　　再说说壁厚的设计思路，这类托盘用的是食品级PP或者PET材质，整体壁厚控制在0.4-0.6mm之间，翻边位置局部加厚到0.8mm，保证封口强度的同时尽可能降低材料用量，毕竟包装耗材的成本控制很严，单克材料成本的波动都会影响大批量采购的总成本。筋条的拔模斜度统一做了1.5度，不管是注塑模具还是吸塑模具，脱模的时候都不会出现粘模、拉伤的问题，量产的时候良率能稳定在98%以上。内腔的容积是经过精准核算的，标称500ml容量的话，实际装填冗余留了8%，避免内容物装填过满，热封的时候汁水被挤到封口面上造成热封失效。

　　还有和自动化设备适配的细节，托盘的四个外角做了导向倒角，在自动理料机里上料的时候，不管托盘是什么方向进入料仓，倒角都能顺着导向槽滑入定位工位，不需要额外的方向调整机构，能简化包装线的结构，提升设备运行效率。托盘的内腔深度和长宽比也做了优化，长宽比接近1.4:1，刚好匹配市面上主流的覆膜机模头排列尺寸，一次能封两排托盘，提升封装效率。侧壁的加强筋除了提升刚性，还能在托盘叠放的时候起到限位作用，空托盘叠放的时候，相邻托盘的间隙控制在2mm，既不会因为间隙太小卡紧分不开，也不会因为间隙太大叠放高度过高，占用过多仓储空间，空托盘的叠放高度能比无筋托盘降低30%左右，大幅降低空箱转运的物流成本。

　　从结构验证的角度说，这类托盘设计完成后要做几项核心测试：一是侧壁承压测试，装满额定载荷的内容物后，侧壁施加0.02MPa的侧向压力，变形量不超过1.5mm才算合格；二是低温跌落测试，零下18度环境下放置24小时后，从0.8米高度自由跌落到水泥地面，不出现开裂、漏液才算合格；三是热封强度测试，封口后承受100N的拉力不脱开，才能满足运输过程中的拉扯受力要求。这些设计细节在建模的时候都要提前考虑到，不是画个长方体盒子加个圆角就能满足使用要求，每一个结构特征都对应着实际生产、使用环节的具体需求，脱离应用场景的建模只是外观造型，没法直接对接量产和实际使用。
