手动式柑橘榨汁器结构设计方案

　　日常家庭场景中，鲜榨柑橘类果汁的需求始终存在，这类手动榨汁器具无需电力驱动，依靠手部按压即可完成取汁作业，适配橙子、柠檬、西柚等常见芸香科柑橘属鲜果，相比电动榨汁设备，它没有复杂的电路与旋转切削结构，清洗维护门槛极低，也不存在用电安全隐患，既适合普通家庭日常制作鲜榨饮品，也能在小型水吧、甜品店作为辅助工具，应对小批量鲜榨果汁的快速制备需求。

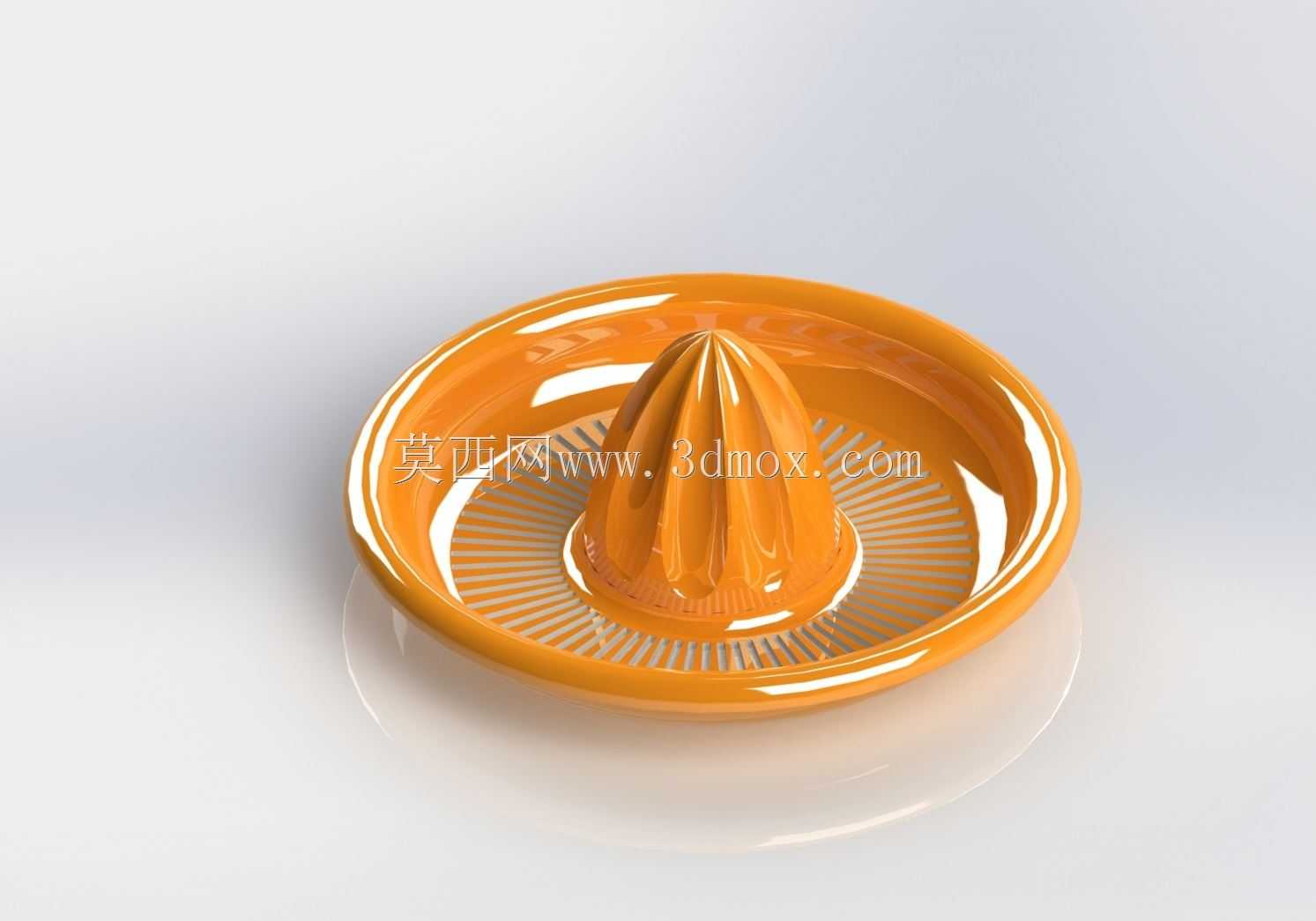

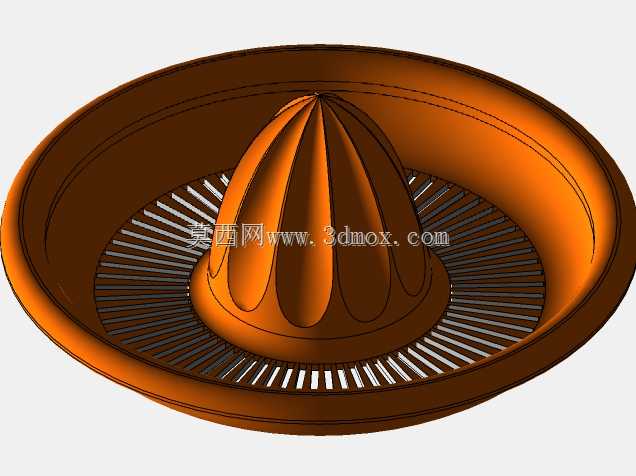

　　从结构功能来看，该器具核心分为三个功能区域：中心凸起的棱锥挤汁头、环绕挤汁头的环形集汁槽、最外侧的挡边接汁盘。挤汁头表面设计有多道均匀分布的径向凸棱，当切半的柑橘果块倒扣在挤汁头上施加按压力并旋转时，凸棱会充分挤压果肉囊胞，让果汁顺着棱间间隙向下流出，凸棱的高度与弧度经过反复调整，既能够保证足够的挤压力度刺破果肉囊壁，又不会过度挤压果皮内层的海绵层与籽，避免果汁混入过多苦涩味物质。环绕挤汁头的集汁槽区域开设有密集的径向条形滤孔，滤孔的宽度控制在1.2mm左右，这个尺寸既能让果汁快速通过，又能有效拦截果肉残渣、果籽与大块果皮碎屑，过滤后的果汁直接汇入外侧的环形接汁盘内，接汁盘边缘做了微倾的导流口设计，倾倒果汁时不会出现沿盘壁流挂的问题。

　　设计过程中首先要考虑的是使用时的受力边界，成年人单手握持半块柑橘施加的按压力通常在30N到80N区间，旋转时的切向力不超过20N，因此整个器具的壁厚设计从边缘的1.8mm向中心挤汁头位置逐步加厚到3.5mm，保证在最大按压力下不会出现结构开裂或者明显形变。挤汁头的锥角设置为28度，这个角度刚好适配不同尺寸柑橘半块的内部弧度，不管是直径50mm左右的柠檬，还是直径90mm左右的脐橙，果块倒扣后都能和锥面形成足够的接触面积，不会出现局部挤压不到位的情况。集汁槽的滤孔采用等距径向排布，相邻滤孔的间隔为3mm，既保证了足够的通流面积，让果汁下渗速度匹配挤压出汁的速度，不会在槽内出现积液漫过挡边的情况，又保证了槽体本身的结构强度，长期按压使用不会出现滤孔变形。

　　外形尺寸方面，整个榨汁器的最大外圆直径控制在160mm，这个尺寸刚好适配常规家用餐盘的摆放尺寸，接汁盘的深度为12mm，单次挤压可容纳约180ml的果汁，基本满足单次饮用的容量需求，无需中途反复倾倒。挤汁头的最高点距离接汁盘底面的高度为45mm，这个高度既不会因为锥头过高导致按压时果块侧滑，也不会因为锥头过矮导致挤压行程不足、出汁率偏低。底部设计有三道同心的环形防滑凸筋，放置在光滑的陶瓷、玻璃台面时，凸筋可以增大接触摩擦力，按压旋转过程中器具不会出现移位，无需额外用手扶持盘体，单手握果即可完成全部操作。

　　材质适配方面，该结构可以采用食品级PP注塑成型，也可以采用食品级硅胶包覆硬质塑料内芯的方案，表面做高光抛光处理，挤压后果肉残渣不会附着在光滑表面上，清水冲洗即可完成清洁，没有清洁死角。棱边位置全部做了R0.5mm的圆角处理，没有尖锐毛刺，使用过程中不会划伤手部，也不会在清洗时刮伤清洁海绵。整个结构为一体化成型设计，没有可拆卸的零散小零件，不存在零件丢失的风险，也没有装配缝隙残留果汁发霉的隐患，长期使用的可靠性更高。

　　在实际使用逻辑上，用户只需要将柑橘横向对半切开，将切面对准中心挤汁头倒扣，手掌按住果皮外侧施加均匀下压力，同时小幅旋转果块，果汁就会穿过滤孔汇入接汁盘，挤压完成后倾斜盘体从导流口倒出果汁即可，整个操作流程不超过半分钟，相比手动挤汁的方式出汁率可以提升30%以上，也不会让果汁沾到手上。结构设计时特意将滤孔的开孔方向设置为垂直向下，避免挤压时果汁从滤孔侧向飞溅，弄脏台面或者衣物，接汁盘的外侧挡边高度比集汁槽高5mm，即使挤压过程中果汁流量较大，也不会从边缘溢出。
