双滑轮式起重吊钩总成结构设计

　　在工矿企业物料转运、建筑施工构件吊装、港口码头货物装卸、重型设备安装移位等各类涉及重物垂直提升与水平挪移的作业场景中，起重吊钩作为起重设备与被吊载荷之间的核心连接承载部件，其结构可靠性、受力合理性直接决定整个吊装作业的安全阈值，是起重机械作业系统中不可替代的末端执行构件。本次呈现的双滑轮起重吊钩总成，针对中小吨位常规吊装场景设计，区别于单滑轮吊钩的受力局限，采用双滑轮并排布置的结构形式，可匹配双分支起升钢丝绳的穿绕方式，一方面能将单根钢丝绳承受的载荷降低为总起重量的一半，适配常规直径钢丝绳的许用拉力范围，减少钢丝绳过度弯折带来的疲劳损耗；另一方面双滑轮的对称布局能让吊钩整体受力更均衡，避免单滑轮结构易出现的侧向偏载问题，

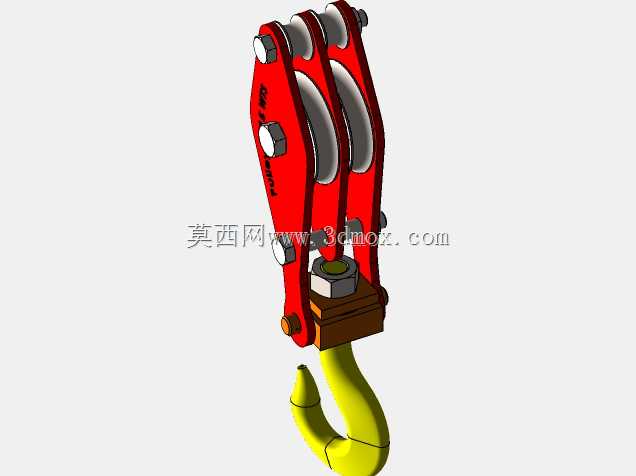

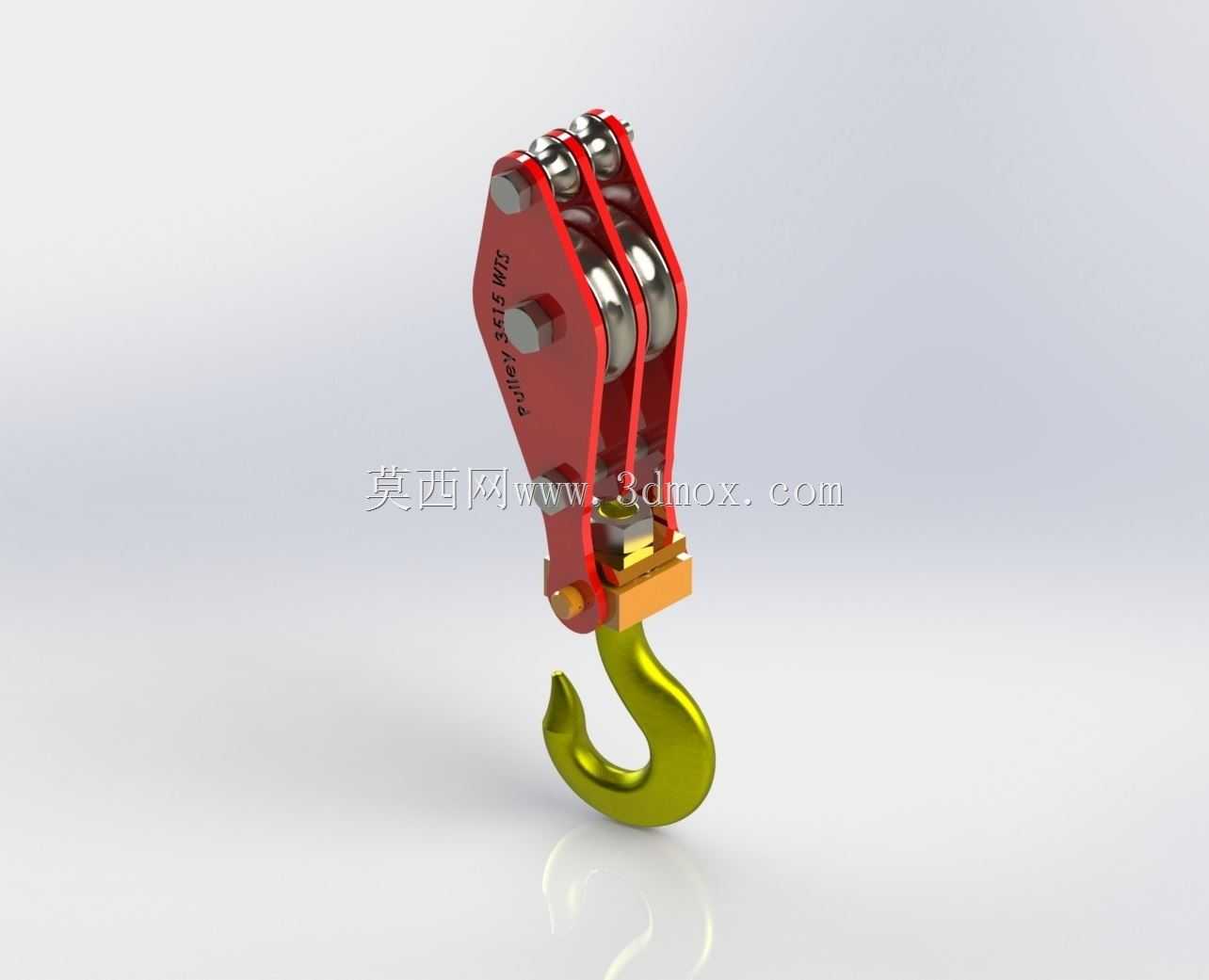

　　降低起升过程中载荷发生扭转、晃动的概率。从结构组成来看，该吊钩总成主要由滑轮护架、滑轮组件、滑轮轴、推力轴承、吊钩横梁、吊钩钩体、防脱挡板几个核心部分构成。滑轮护架采用双侧板式焊接结构，两块侧板通过上部的吊环连接轴、中部的滑轮轴、下部的横梁连接销轴实现刚性固定，侧板外侧对应滑轮轴的位置设置有轴端挡板与锁紧螺栓，防止作业过程中轴件发生轴向窜动；护架上部的连接耳孔直接与起升钢丝绳的动滑轮组架或者起重小车的下吊点连接，安装时需保证耳孔与连接销轴的配合间隙控制在0.2mm-0.5mm之间，间隙过大会造成作业过程中的冲击载荷，间隙过小则会增加装配难度，也不利于销轴的润滑维护。滑轮组件包含两个带滚动轴承的铸铁滑轮，

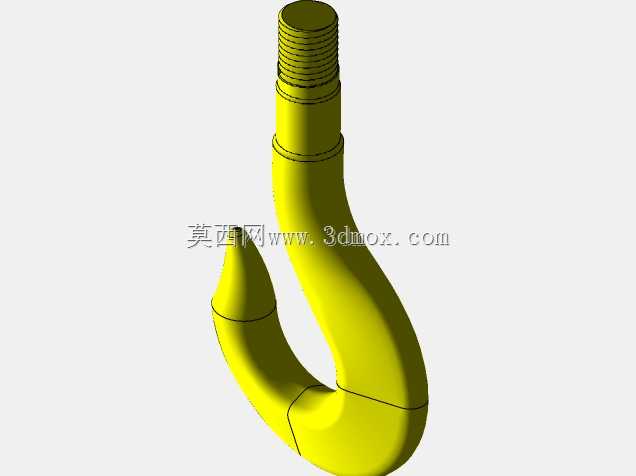

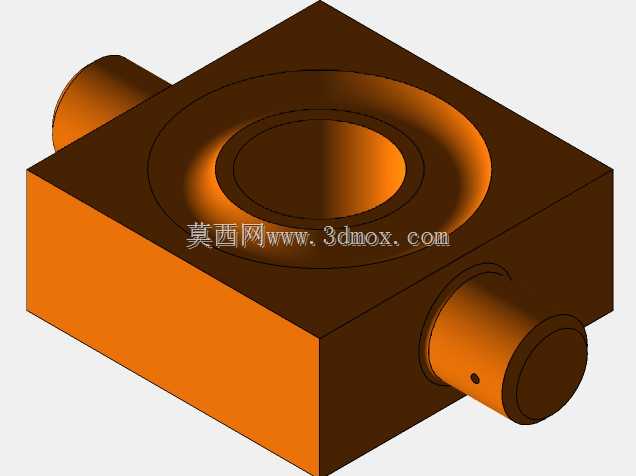

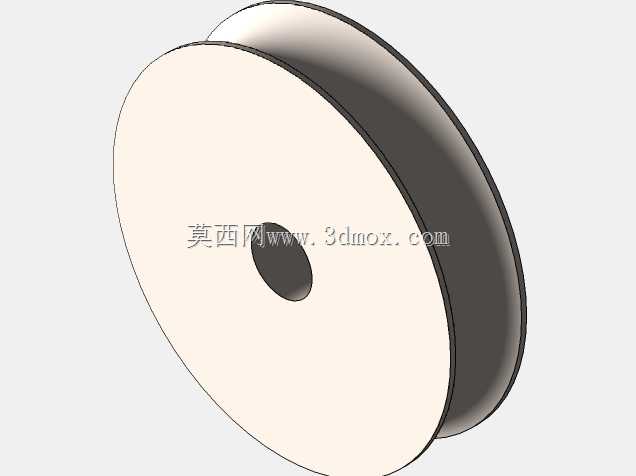

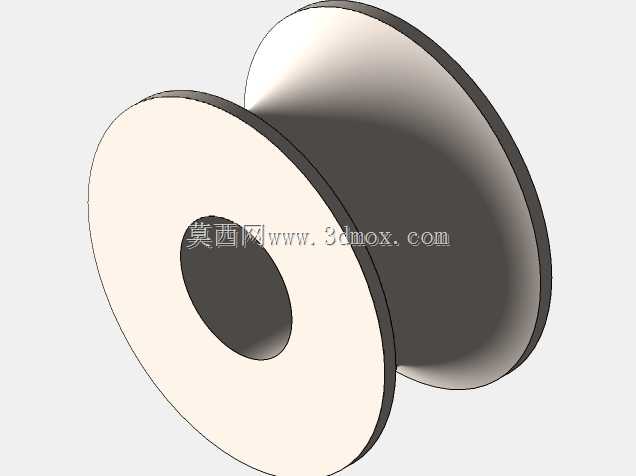

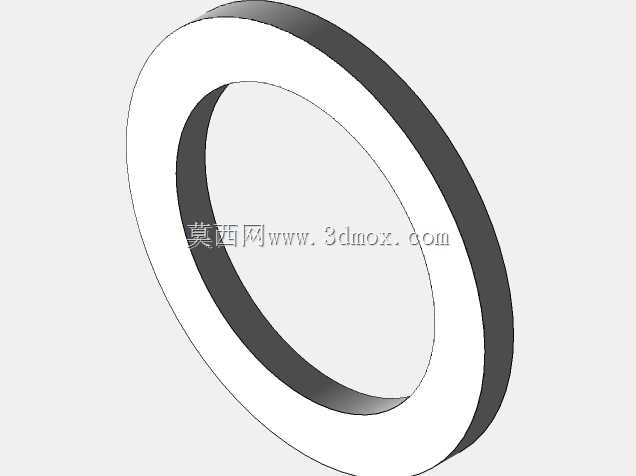

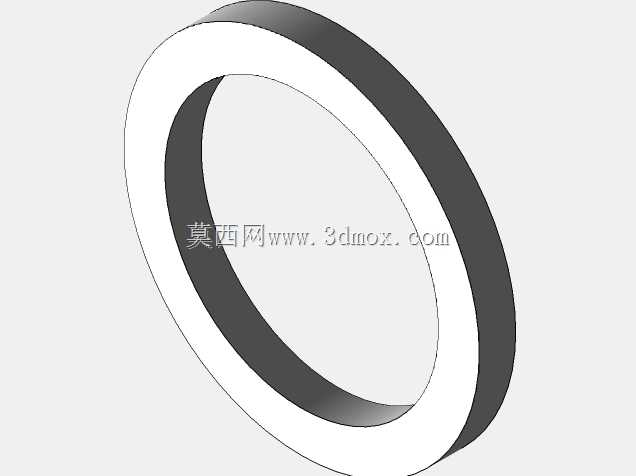

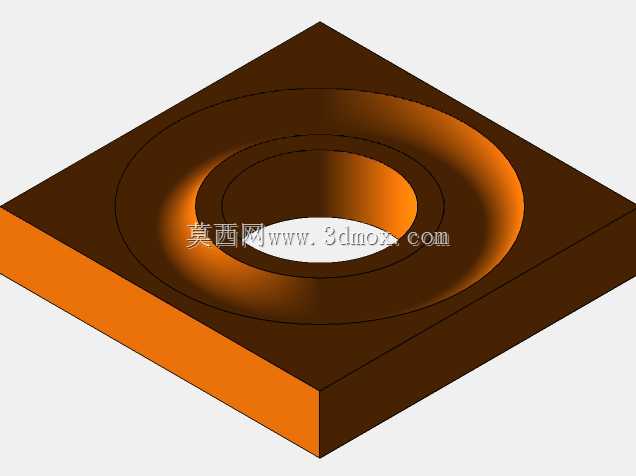

　　滑轮绳槽的圆弧半径比匹配的钢丝绳半径大10%左右，既可以保证钢丝绳与绳槽的充分接触，避免钢丝绳出现局部挤压变形，也能减少钢丝绳在绳槽内滑动时的磨损；两个滑轮之间设置有定距隔套，保证滑轮之间的间隙均匀，防止钢丝绳跳槽或者相互摩擦。下部的吊钩钩体采用锻造合金钢材质，钩身的弯曲段为大圆弧过渡结构，避免应力集中，钩尖位置设置有弹簧式防脱挡板，挡板在弹簧作用下始终贴合钩尖内侧，能防止吊装过程中钢丝绳、吊索具从钩口意外脱出，降低作业安全风险；钩体上部通过梯形螺纹与吊钩横梁连接，螺纹旋合长度不小于钩体杆部直径的1.5倍，保证连接强度，钩体与横梁之间安装有推力调心滚子轴承，可让钩体在承受重载的同时灵活转动，方便作业人员调整被吊物的朝向，

　　避免钢丝绳打扭。在设计过程中，首先根据额定起重量对各个受力部件进行强度校核，滑轮轴、横梁、吊钩杆部的拉应力、剪应力、弯曲应力均控制在材料许用应力的60%以内，预留足够的安全裕度，应对作业过程中可能出现的动载冲击；其次考虑部件的维护便利性，所有需要润滑的转动位置都预留了注油通道，日常维护时可直接通过注油嘴加注润滑脂，无需拆解总成；外形尺寸方面，该吊钩总成的整体高度控制在适配对应吨位起重机的起升高度余量范围内，滑轮护架的宽度小于起重机卷筒的长度方向允许的动滑轮组宽度，吊钩钩口的开度满足常规吊索具、卸扣的挂接需求，安装时无需对原有起重机的起升机构做额外改造，可直接替换同吨位规格的原有吊钩总成。实际作业中，这类双滑轮吊钩广泛适配5t-10t吨位的桥式起重机、门式起重机、汽车起重机的起升机构，既可以配合钢丝绳索具直接吊装成型工件，也可以配合吊梁、抓斗等属具完成散料、异形构件的吊装作业，结构稳定可靠，维护成本低，是常规起重作业场景中应用十分普遍的吊具结构。
