钩头开口销式快接接头结构设计

　　在工业管路快接、小型工装快换、通讯设备外接组件的连接场景里，这类带钩头与开口销锁止的接头组件，是兼顾连接可靠性与拆装效率的典型结构，很多需要频繁拆换、又要保证连接位不松脱的工位，都会用到同逻辑的锁止接头。从结构功能来看，这个接头的核心作用是实现两个对接部件的快速锁合与解锁，钩头部分承担主要的轴向拉拔限位，对接时钩头卡入对接件的对应卡槽内，承受工作状态下的轴向分离力，而开口销的作用是作为二次锁止件，插入钩头与接头本体的对应销孔后，能够限制钩头的回弹位移，避免设备运行过程中因为振动、冲击导致钩头脱开，相比单一卡扣式的快接结构，这种钩头加开口销的组合锁止形式，抗振防松能力要高出不少，适合在有持续振动的户外设备、移动工装上使用。

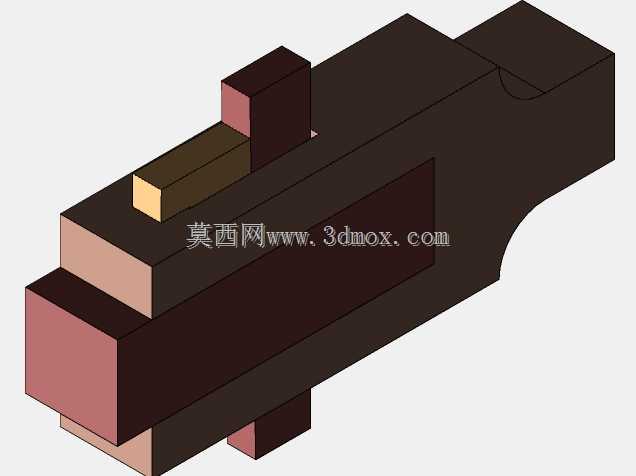

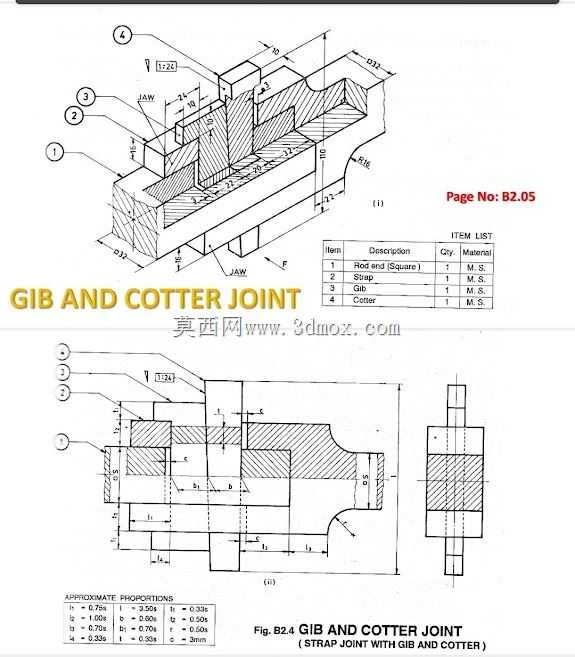

　　设计这类接头的时候，首先要明确对接端的安装边界，接头本体的主体段是等径的矩形截面，这个截面尺寸要和对接座的安装槽做间隙配合，单边间隙控制在0.1到0.2毫米之间，既保证插拔的时候不会卡滞，又不会因为间隙过大出现对接后晃量超标的问题。钩头的凸起高度是核心尺寸，要匹配对接卡槽的深度，一般钩头的卡入深度要达到凸起高度的三分之二以上，才能保证足够的锁止强度，同时钩头的导入面要做15到20度的倒角，对接的时候不需要额外对位按压，顺着安装槽推入就能让钩头顺着倒角滑入卡槽，降低对位操作的难度。开口销的安装孔位要对准钩头锁止后的销孔位置，当钩头完全卡入卡槽后，两个销孔要保持同轴，销孔和开口销的配合选用H8/h7的间隙配合，方便插拔销的操作，同时开口销的尾部要做分叉折弯的结构空间预留，插入后掰开尾部就能防止销子从孔内滑出，不需要额外的紧固件固定。

　　从实际使用的工况来看，这类接头不需要额外工具就能完成拆装，日常维护的时候，只需要拔出开口销，按压钩头的解锁端就能把接头从对接座里抽出，整个拆装过程不超过十秒，比螺栓法兰连接的效率高很多，同时因为有双重锁止结构，它的连接可靠性又比普通的塑料卡扣接头高，能承受一定的轴向拉力和径向扭矩，不会因为轻微的外力碰撞就脱开。在外形设计上，接头本体的两端都做了过渡倒角，没有尖锐的棱角，一方面是安装的时候不会刮伤操作人员的手部，另一方面也能避免对接过程中刮损对接座的安装槽内壁，延长对接部件的使用寿命。接头上下的定位凸台，是和对接座的限位槽配合的，插入后凸台卡入限位槽，能够限制接头的周向转动，保证对接后两个部件的相对位置固定，不会因为转动导致内部的对接管路、触点出现错位。

　　建模的时候要特别注意几个配合面的公差匹配，钩头的弹性臂厚度要根据所用的材料做调整，如果是用工程塑料制作，弹性臂的长度和厚度比要控制在10:1左右，保证按压的时候有足够的弹性变形量，同时不会因为反复按压出现断裂；如果是用金属材质制作，弹性臂位置要做适当的减薄处理，或者加装复位弹簧来保证钩头的回弹复位力。开口销的长度要足够穿过接头本体和钩头的两个销孔，同时预留出尾部折弯的长度，一般露出销孔的长度在5到8毫米就足够，太长会占用额外的安装空间，太短则不方便折弯操作。另外接头的所有棱边都要做R0.5以上的圆角处理，避免应力集中，尤其是钩头和本体连接的弹性臂根部，圆角半径不能太小，否则反复变形的时候很容易在根部出现应力断裂的问题。

　　这类结构除了用在通讯设备的外接组件上，在小型气动管路快接、工装夹具的快换模块、户外设备的快拆盖板上都能适配，只需要根据实际的受力大小调整本体的截面尺寸和钩头的锁止深度，就能匹配不同的载荷需求。设计过程中不需要做复杂的曲面造型，所有结构都是规则的拉伸、切除特征，加工难度很低，不管是机加工还是注塑成型都能快速量产，零件数量少，除了接头本体和开口销之外不需要额外的配件，整体的成本也比较低，适合大批量的设备配套使用。在做装配验证的时候，要反复测试插拔力的大小，正常状态下单手就能完成插拔操作，同时锁止后要能承受额定的轴向拉力不脱开，开口销插入后要能完全限制钩头的解锁行程，即使受到意外的按压也不会出现解锁的情况，保证设备运行过程中的连接安全性。
