M20规格六角头螺栓螺母配套紧固组件

　　在各类机械结构的连接场景中，螺纹紧固是应用最广泛的可拆卸连接形式，这套M20规格的六角螺栓与螺母配套组件，正是针对中等载荷连接需求设计的标准紧固单元。从实际工程应用来看，这类组件常出现在钢结构框架拼接、重型设备机座固定、输送线支架装配、工程机械附属部件安装等场景中，既可以承受沿螺栓轴向的预紧拉力，也能通过接触面的摩擦力抵抗横向剪切载荷，适配需要反复拆装维护的连接部位，相比铆接、焊接等不可拆连接形式，后期运维调整的灵活性更强。

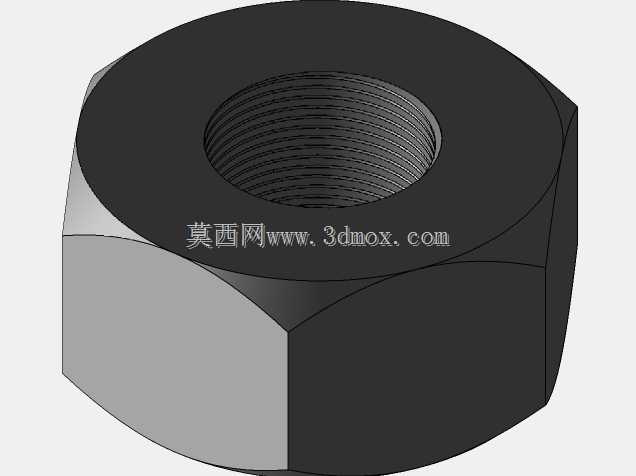

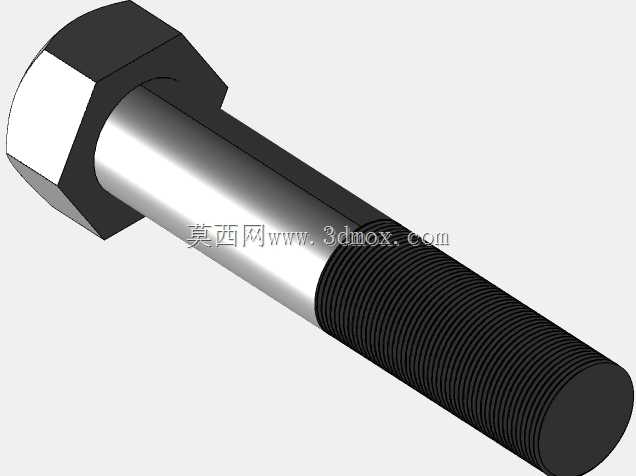

　　从结构设计逻辑来看，螺栓采用外六角头部搭配全螺纹/部分螺纹杆身的经典构型，六角头部的对边尺寸严格遵循公制紧固件标准，能够适配常规开口扳手、套筒扳手的拧紧作业，头部与杆身的过渡位置设置了合理的圆角，避免应力集中导致的头部断裂失效；螺母采用标准六角外形，内螺纹与螺栓外螺纹的公差带经过匹配设计，旋合过程顺滑无卡滞，螺纹牙型的受力面均匀分布，能够在额定预紧力下保证足够的啮合强度，不会出现滑牙、脱扣的问题。整套组件的装配关系清晰，螺栓穿过被连接件的通孔后，从另一端旋入螺母，通过拧紧力矩控制预紧力，让被连接件之间产生足够的压紧力，实现结构的刚性固定。

　　从安装边界来看，M20规格的螺栓杆身公称直径为20mm，设计时需要在被连接件上加工直径21-22mm的穿装通孔，保证螺栓能够顺利穿过，同时预留少量位置偏差补偿空间；六角头部与螺母的外接圆直径决定了扳手作业的空间需求，安装位置周边需要预留足够的扳手回转空间，避免出现无法拧紧的情况。螺栓的有效旋合长度需要根据被连接件的总厚度选择，保证螺母完全旋合后至少露出2-3个螺距的螺纹尾端，既保证足够的螺纹啮合圈数，也能方便后期加装防松垫圈、锁紧螺母等附件。针对有振动载荷的使用场景，还可以在这套组件的基础上搭配弹簧垫圈、止动垫片或者螺纹锁固胶，进一步提升连接的防松性能，避免长期运行过程中螺母松动脱落。

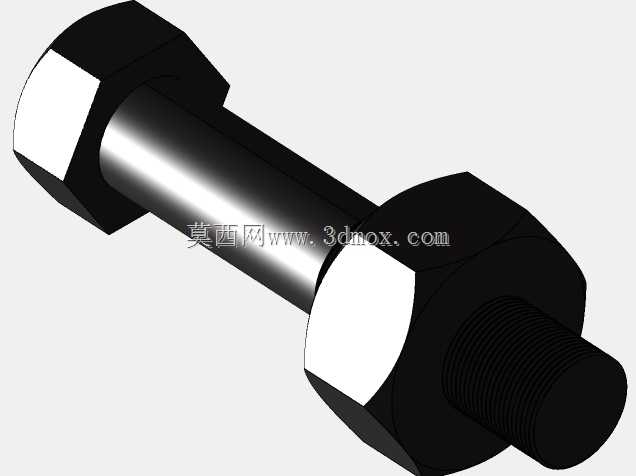

　　从三维建模的角度来看，这套组件的模型还原了真实零件的所有关键特征，包括螺栓头部的六角棱边倒角、杆身末端的螺纹收尾、螺母两端的倒角结构，以及螺纹牙型的准确轮廓，装配状态下螺栓与螺母的螺纹配合无干涉，能够直接用于整机装配的干涉检查、装配工艺模拟，也可以作为标准件库的组成单元，在不同的设备设计项目中直接调用，减少重复建模的工作量。模型的装配关系完全符合实际装配逻辑，能够直观展示螺栓穿装、螺母旋合的完整过程，对于刚接触机械结构设计的从业者来说，也可以通过这套模型理解螺纹连接的基本原理，掌握标准紧固件的选型与装配设计要点。在实际选型过程中，还需要根据具体的载荷等级选择对应性能等级的螺栓螺母材质，比如8.8级、10.9级的高强度螺栓适用于重载、冲击载荷的场景，普通4.8级螺栓则适用于轻载、静态连接的场景，这套模型的尺寸参数完全符合公制标准，能够适配不同性能等级同规格实物的设计参考需求。
