机床用异形连杆传动连接结构设计

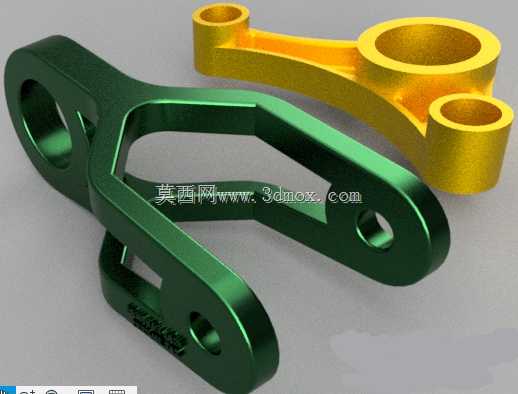

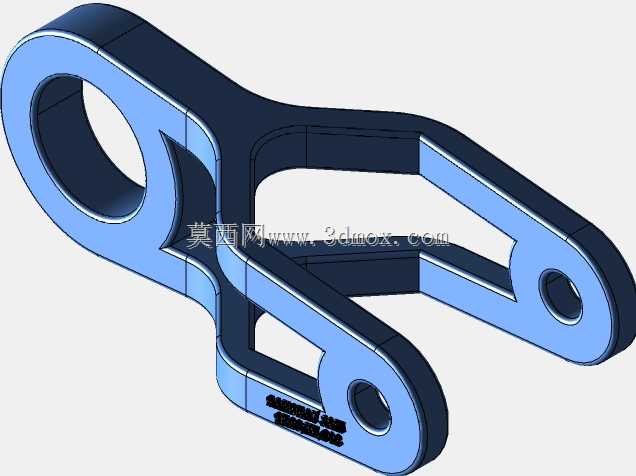

　　这套连杆类结构件主要面向中小型专用机床的进给传动、工位切换辅助传动场景设计，在机床的往复运动机构、夹具联动机构中承担动力传递与运动轨迹约束的作用，区别于标准等径连杆，这类异形连杆可以在有限的安装空间内完成非同轴点位的动力衔接，避免额外增加传动转接座带来的空间占用与装配累积误差。从结构功能上看，两款不同构型的连杆分别适配不同的传动负载需求，绿色款为一体化叉形双端连接结构，三个安装孔位分别对应动力输入端、执行端输出、辅助导向端的铰接需求，杆身采用镂空式等强度设计，在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少高速往复运动过程中的惯性冲击，杆身的过渡圆角全部按照应力分散要求做了R角处理，

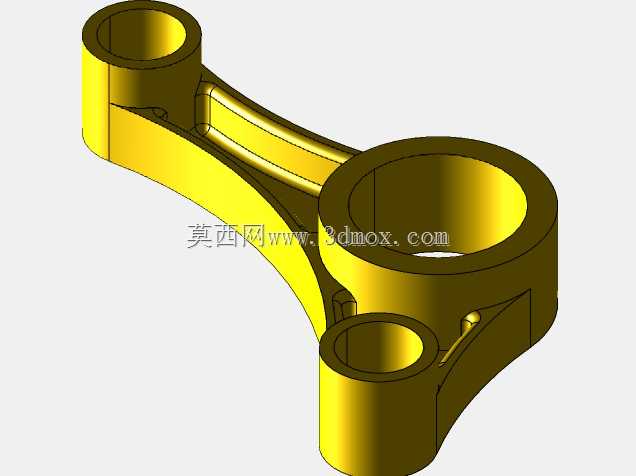

　　避免长期交变载荷下出现应力集中导致的疲劳断裂；金色款为长跨度双孔连杆，两端同轴度公差控制在0.02mm以内，适配长间距的点位传动场景，杆身的截面采用工字形优化设计，相比等截面实心杆，在相同重量下抗弯刚度提升40%以上，能够有效避免长距离传动过程中出现的杆身挠曲变形。设计过程中首先结合机床内部的安装边界做了运动仿真校核，两款构件的最大外轮廓尺寸分别适配200mm级、180mm级的安装空间，安装孔的孔径按照标准铰接销轴尺寸做了公差匹配，孔壁预留了衬套安装余量，实际使用时可以根据磨损情况快速更换铜衬套，无需整体更换连杆构件，降低设备维护成本。安装边界上，所有孔位的端面都做了铣平处理，保证铰接时的端面贴合度达到85%以上，

　　避免销轴受偏载出现异常磨损，构件的表面处理预留了阳极氧化、喷塑等不同工艺的尺寸余量，不同使用场景下可以按需选择表面处理方式，比如在有切削液喷淋的加工工位，可以选择硬质阳极氧化处理提升耐腐蚀性，在干摩擦的辅助传动工位，可以选择发黑处理降低成本。这类连杆结构在实际机床应用中，还可以根据具体的传动行程、负载大小调整杆身的截面厚度与孔位间距，当前的实体模型已经完成了装配干涉检查，所有相邻运动部件的最小安全间隙保持在3mm以上，不会出现运动过程中的剐蹭问题，杆身的壁厚最小处为5mm，能够满足1500N级的静载荷、800N级的交变载荷使用需求，适配多数中小型专用机床的辅助传动机构设计需求，在做整机结构设计时可以直接调用该实体模型完成装配，无需重新从零绘制连杆结构，能够大幅缩短结构设计阶段的建模周期，同时经过等强度优化的结构也能避免新手设计时容易出现的刚度不足、重量冗余等问题。
