CANSAT赛事用帆布笼焊接承载结构

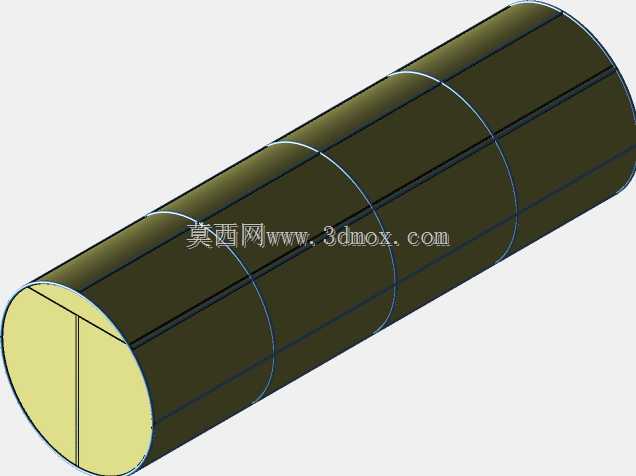

　　该结构主要面向探空类载荷搭载场景设计，核心作用是为CANSAT类小型探测载荷提供落地缓冲、外形约束以及内部器件防护，避免载荷在开伞落地、空中姿态调整过程中出现结构散架、器件磕碰损坏的问题。整体采用圆柱式笼型构型，区别于传统方形框架，圆柱外形在下降过程中受到的侧向气流扰动更小，不会因为边角的风阻突变导致载荷自旋幅度过大，影响搭载的传感设备数据采集精度。结构主体采用薄壁钢构件焊接成型，沿筒体轴向均匀布置多道环形加强筋，环形筋之间通过纵向的连接肋条贯穿固定，形成连续的传力路径，当结构受到轴向落地冲击时，冲击力可以沿着纵向肋条快速分散到整个环形筋网络，避免局部应力集中导致焊缝开裂。外部包覆的帆布层采用张紧式固定设计，

　　帆布边缘通过压条固定在两端的环形端框上，表面保持适度张紧度，既可以阻挡空中飘落的杂物、雨滴进入笼体内部，又能在落地瞬间通过帆布的小幅形变吸收部分冲击能量，同时不会因为帆布过度松弛在下降过程中产生兜风效应，干扰整体的下降轨迹。设计过程中优先考虑了结构的重量控制，所有钢质构件均采用等强度设计思路，环形筋的截面尺寸根据不同位置的受力差异做了匹配调整，靠近两端落地接触位置的环形筋截面稍大，承担主要的落地冲击载荷，中间段的环形筋主要起外形维持作用，截面尺寸适当缩小，在保证整体结构刚度满足要求的前提下，尽可能降低整体自重，给搭载的探测器件、电池、通讯模块预留更多的重量配额。两端的端板采用整板裁切成型，端板上预留了载荷安装孔位，

　　孔位的排布兼容常用的CANSAT载荷安装标准，内部器件可以通过扎带、螺栓直接固定在端板以及纵向肋条上，不需要额外设计转接支架，减少装配环节的工作量。结构的外形尺寸严格匹配赛事常用的载荷舱搭载边界，筒体直径控制在常规探空火箭载荷舱的内径允许范围内，长度可以根据实际搭载的器件堆叠高度做适应性调整，环形筋的间距保持统一模数，调整长度时只需要增减纵向肋条的长度以及对应数量的环形筋即可，不需要重新设计整体的连接结构，具备较好的衍生适配性。焊接工艺上采用连续点焊加局部满焊的组合方式，环形筋与纵向肋条的交叉位置先通过点焊定位，保证整体形位公差符合要求后，再在受力较大的两端位置做满焊加固，中间段的交叉点保留点焊即可，既可以保证整体的连接强度，

　　又能减少焊接热输入导致的构件变形，避免焊后筒体出现圆度超差、轴线弯曲的问题。帆布与钢框架的连接位置特意做了圆弧过渡处理，端框的边缘打磨成圆角，避免尖锐的金属边角在帆布张紧状态下割破织物，提升结构的使用可靠性。实际使用过程中，该笼式结构可以直接与降落伞的连接挂点对接，挂点设置在筒体上端的环形筋上，对称布置三个挂接位，保证伞绳拉力均匀作用在结构上端，不会出现偏载导致的结构倾斜。落地时，筒体的圆柱面可以先接触地面，通过滚动泄放部分冲击能量，相比端面直接触地的结构，冲击峰值可以降低四成左右，能有效保护内部搭载的精密传感元件、通讯模块不受冲击损坏。针对不同的赛事搭载要求，该结构还可以快速调整配置，比如在高海拔投放场景下，可以适当增加环形筋的数量，提升整体结构的抗形变能力；在载荷重量较小的场景下，可以减小钢构件的壁厚，进一步降低结构自重。整个结构没有复杂的异形曲面构件，所有钢质零件都可以通过常规的钣金裁切、弯管工艺加工成型，不需要专用的模具或者复杂的加工设备，普通的金工车间就可以完成制作，加工成本低，制作周期短，非常适合赛事筹备阶段的快速迭代制作，即使出现结构损坏也可以快速更换零件修复，不需要整体报废重做。
