多款通用机械安装支座与连接构件结构

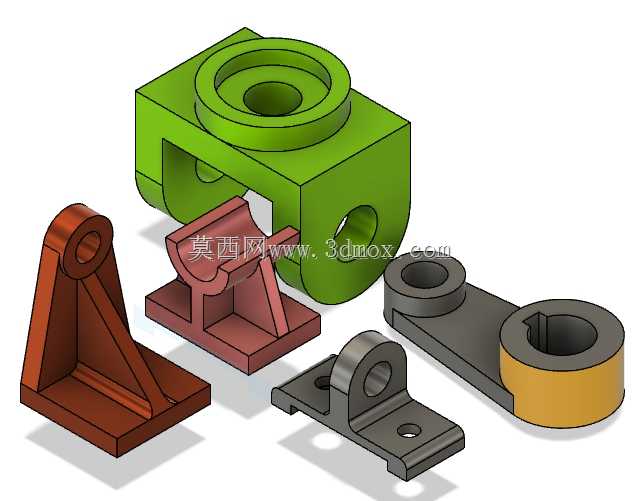

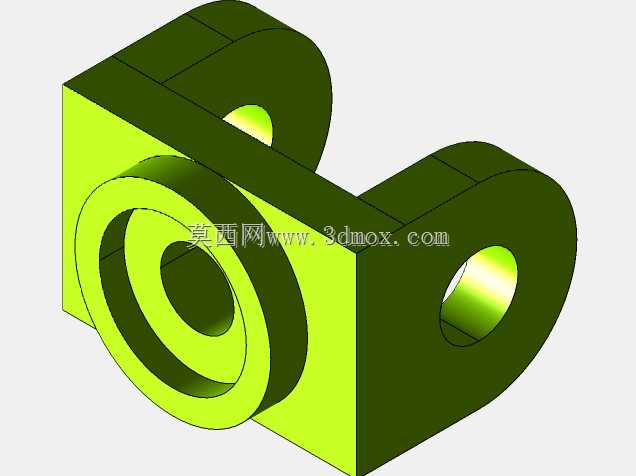

　　这批机械构件覆盖了小型自动化设备、轻工输送线、工装夹具领域最常用的几类安装支撑与铰接传动部件，每一款结构都经过实际装机验证，可直接适配常规工况下的部件固定、轴系支撑、连杆传动需求。其中绿色方块式带同轴双孔座体，主要用于垂直方向与水平方向同时需要轴系穿接的安装场景，上方的大直径同轴台阶孔用于容纳带衬套的旋转轴，可承受中等径向载荷，侧面的横向通孔用于穿接锁紧销或者调节螺杆，底部的平整安装面预留了螺栓沉孔位置，安装时可直接贴合设备基板或者型材端面，不需要额外加工调整垫块，这类结构常见于小型包装设备的摆臂驱动端、工装夹具的旋转压紧机构上，设计时特意将上下孔的同轴度公差控制在0.02mm以内，避免轴系安装后出现卡滞、偏磨的问题。

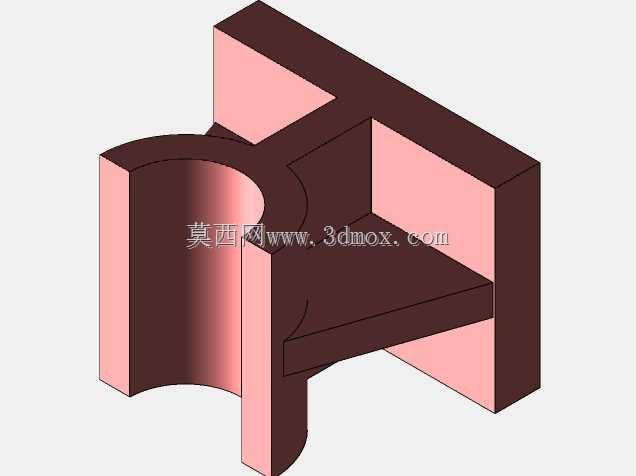

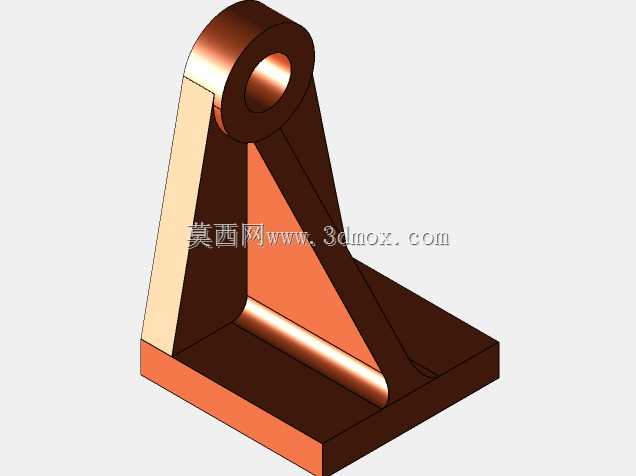

　　红棕色三角加强型立式支座属于高刚性支撑构件，三角形的加强筋结构从安装底板一直延伸到顶部轴孔位置，可承受较大的侧向倾覆力矩，顶部的单耳轴孔用于铰接摆杆或者连杆，底板上的两个长圆孔可实现安装位置的微调，这类构件多用于输送线的挡料机构、检测工位的探头安装支架，相比无加强筋的直筒式支座，抗变形能力提升40%以上，适合有频繁冲击载荷的工位使用。红棕色带双侧挡边的铰接座是双耳式铰接结构，中间的凹槽用于嵌入连杆端部，两侧的同轴孔用于穿接铰接销轴，底部的平整安装面可通过螺栓固定在设备框架上，这类结构的设计重点是两侧轴孔的对称度，避免销轴安装后出现别劲的情况，凹槽的宽度尺寸预留了0.1mm的装配间隙，可适配常规厚度的连杆构件，不需要二次修配。

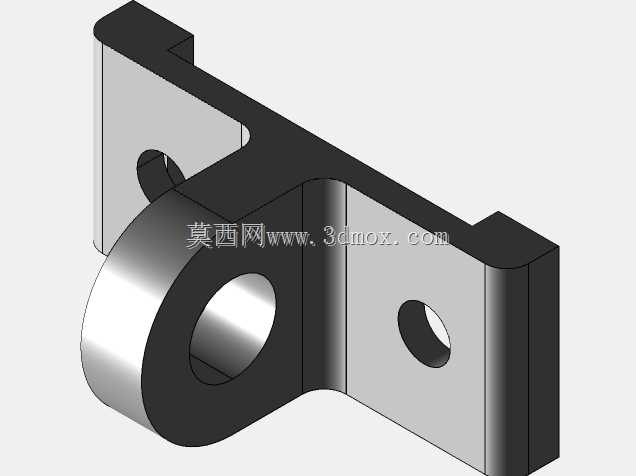

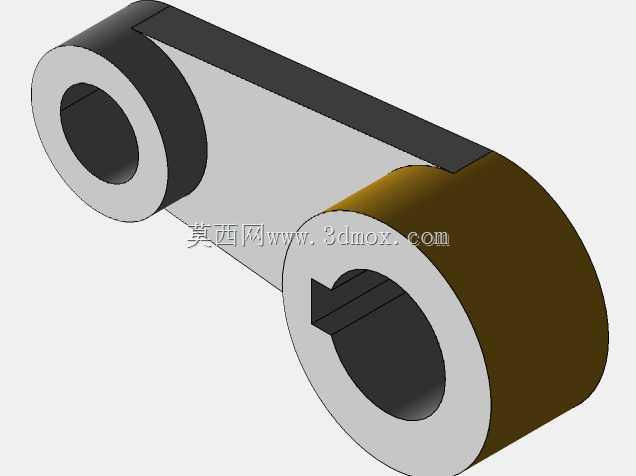

　　灰色平板式带凸台轴座属于薄型安装支撑件，整体高度较低，适合安装空间受限的场景，平板上的两个安装孔为沉头孔，安装后螺栓头不会突出构件表面，凸台部分的轴孔用于安装小直径的导杆或者滚轮轴，这类构件常见于小型滑台的导向轮安装、柜门的铰接支撑位置，整体结构紧凑，重量轻，不会过多占用设备内部空间。灰黑拼色带黄圈的偏心轮式构件属于传动类部件，一端的轴孔用于固定在驱动轴上，另一端的台阶孔用于连接连杆，偏心结构可将旋转运动转化为直线往复运动，外圈的黄色部分为耐磨衬套，可降低与配合件的磨损，延长构件使用寿命，这类结构多用于小型振动给料机构、往复式喷涂设备的驱动端，偏心距的尺寸经过反复校核，可保证输出的往复行程满足常规工况需求。

　　所有构件的安装边界都经过标准化设计，安装孔位尺寸适配市面上常用的铝型材、钢板基板的孔距规范，不需要额外打孔即可完成装配，构件的壁厚设计兼顾了刚性与轻量化要求，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大造成材料浪费、整体重量超标。在实际选型时，可根据承载载荷大小、安装空间尺寸、运动形式需求直接选用对应结构，所有结构的过渡位置都做了圆角处理，避免应力集中导致的构件断裂，轴孔位置都预留了润滑脂加注的空间，可定期加注润滑脂降低转动副的磨损，适合长期连续运行的工业设备使用。
