带外磁选功能的物料搬运输送分选设备

　　这套带外磁选物料搬运系统面向散料处理现场的连续分选与转运需求，把带式输送、磁性物料分离和端部卸料整合在同一机架上，常见于选矿厂、再生资源分拣线、冶金渣处理车间以及煤炭、建材行业的除铁工序。设备运行时，混杂物料由受料段落到黑色输送胶带表面，胶带沿倾斜机架向高端输送；在靠近卸料端的位置，外置磁系形成稳定磁场，铁磁性颗粒被吸附并随胶带运动，离开磁场区域后落入磁性料收集区，非磁性物料则按正常抛料轨迹进入非磁性料溜槽，从而完成搬运与分选同步作业。

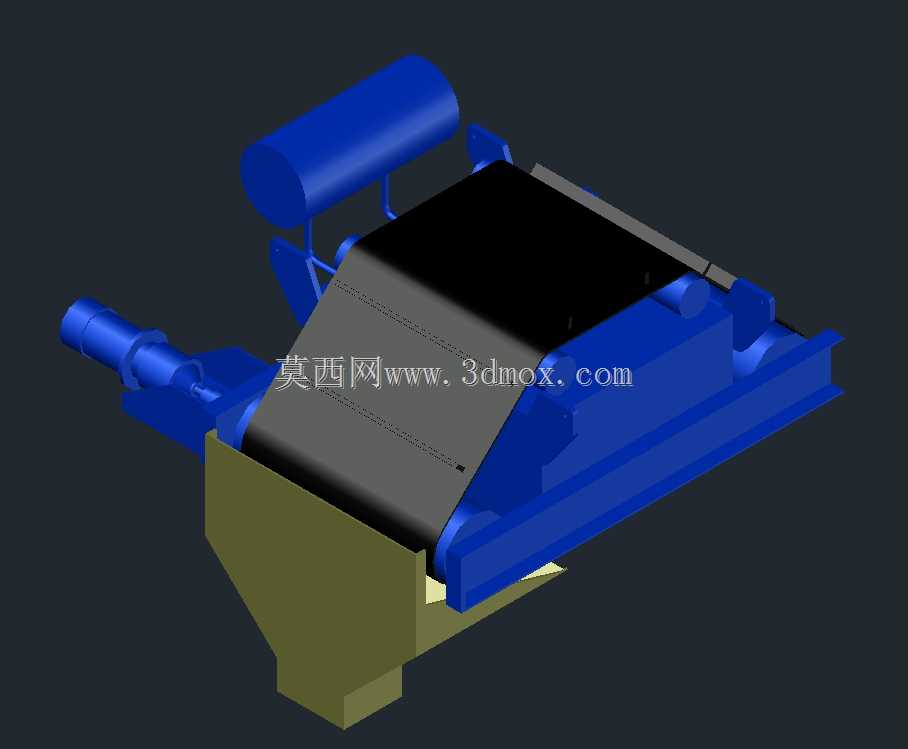

　　结构布置上，模型保留了蓝色焊接机架、驱动滚筒、改向滚筒、托辊组、张紧机构、上部磁辊或磁系组件、端部护罩以及下部橄榄绿色集料斗。机架采用型钢拼焊思路，两侧纵梁承担输送带张力和设备自重，横向支撑保证滚筒轴线平行；倾斜段角度需要结合物料安息角、带速和分选距离确定，避免物料下滑或在磁选区堆积。驱动端布置在卸料侧，有利于提高胶带牵引效率；尾部设置张紧调节，可补偿胶带伸长并维持足够摩擦力。

　　磁选功能是该设备的设计重点。外磁式结构把磁系布置在输送路径关键位置，磁性物料在通过磁场区时被压附在胶带表面，随胶带绕过滚筒后，因磁场迅速减弱而脱离，实现与普通散料的分流。设计时需要明确磁系有效作用深度、磁场梯度、胶带厚度、物料粒度和层厚之间的关系：料层过厚会降低深层铁件捕获率，带速过快会缩短物料受磁时间，胶带耐磨层过厚则会削弱表面磁场。模型中圆筒形磁系与输送带的相对位置，为校核磁系包角、卸料轨迹和维护空间提供了直观依据。

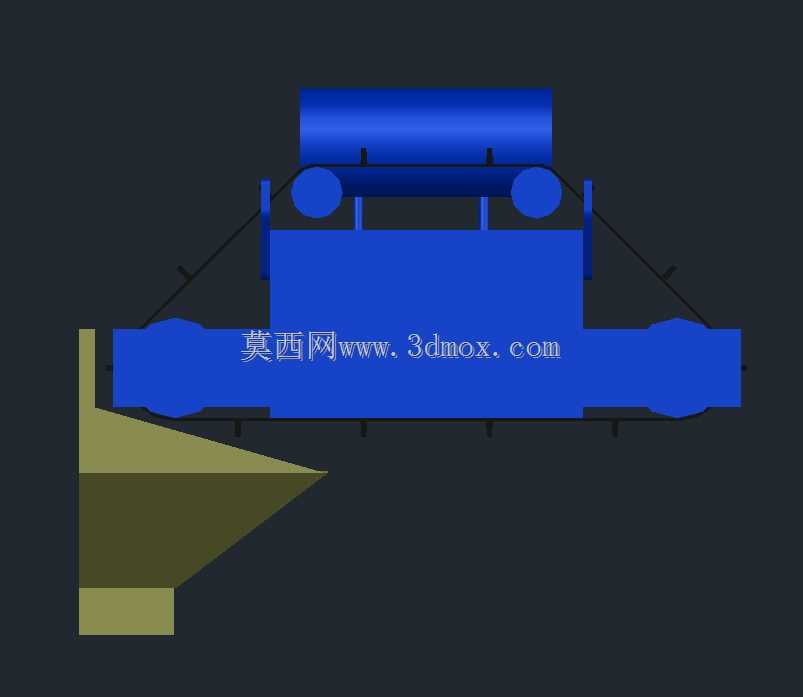

　　外形与安装边界方面，设备整体呈长条形倾斜布置，高端包含驱动及磁选执行部件，低端连接受料区域，下方集料斗占据一定垂直空间。现场布置时应在滚筒两侧预留轴承座检修和张紧螺杆操作距离，在胶带上方保留护罩拆装空间，在集料斗下方留出接料设备或溜管接口。基础载荷不仅包含静重，还需考虑输送带张力、驱动扭矩、物料冲击和偏载影响，机架支腿与预埋板或钢平台连接时应控制水平度和对角线误差。

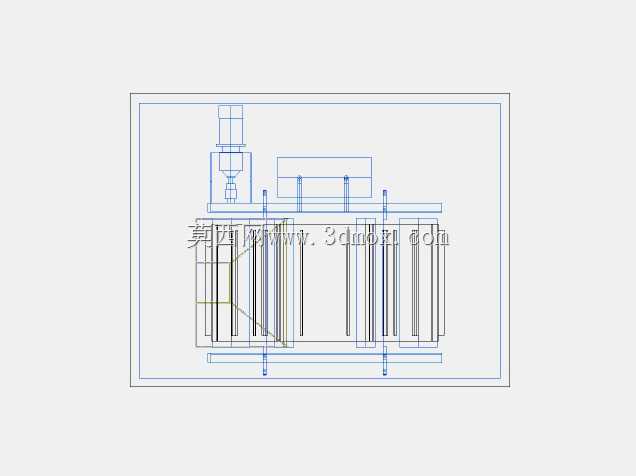

　　从三维建模角度看，该装置适合用于验证输送带中心线、滚筒间距、托辊排布、磁系避让、溜槽角度和检修通道。胶带走偏是此类设备常见问题，因此滚筒、托辊和机架基准必须保持一致；受料点宜设置缓冲托辊或耐磨衬板，以减少块状物料对胶带的冲击。集料斗内壁角度应保证物料顺畅下滑，磁性料出口与非磁性料出口之间需要设置隔板，防止分流后再次混杂。整体结构兼顾连续输送、磁性分离和集中卸料，适合在散料除铁、资源回收和选矿流程中作为前段分选搬运单元使用。
