振动给料输送盘结构设计

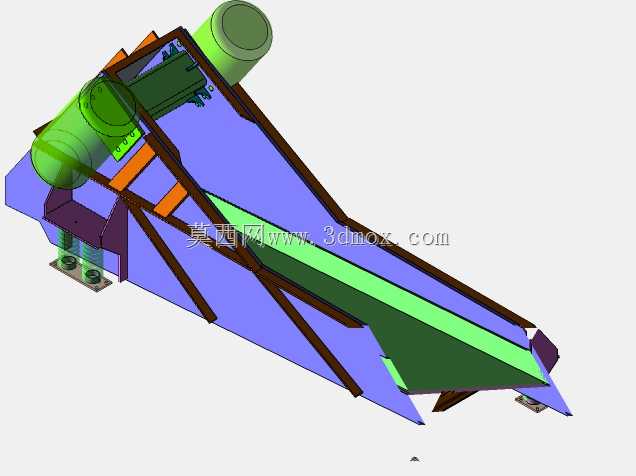

　　该结构围绕散料、小型工件的连续给料与定向输送展开，主体采用倾斜布置的长料槽形式，物料进入槽体后，在激振装置产生的高频微幅振动作用下沿槽面持续前移，可用于装配线上料、颗粒物料输送、小型零件排序供料等场景。料槽截面采用折边槽型，侧板与底板通过折弯和加强筋组合成型，既保证槽体在反复振动载荷下的刚性，也控制整体自重，避免槽壁因长期受交变力产生局部变形。槽体上方布置两台圆筒形激振部件，安装位置偏向进料端并沿输送方向形成合理夹角，激振力分解后可同时产生沿槽长方向的输送分量和垂直槽面的抛掷分量，使物料处于轻微跳跃前移状态，减少与槽板的持续摩擦，对粉状、颗粒状及小尺寸块状物料都有较好适应性。支撑部位采用弹簧隔振结构，槽体与底架之间通过弹性元件连接，

　　振动被限制在工作槽体部分，向基础传递的动载荷明显降低；底架下端设置安装脚座，脚座预留螺栓固定孔，现场可直接与设备平台或预埋基础连接。建模时需要重点核对激振器轴线夹角、槽体倾角、弹簧安装位置三者之间的匹配关系：倾角过小会降低物料输送速度，倾角过大则容易出现物料打滑或堆积；激振器偏心方向决定物料运动轨迹，装配时应保证两侧激振部件同步反向运转，形成直线振动效果。槽体内部可根据物料特性增加衬板、导向条或分选轨道，进料端保留较宽的接料区域，出料端收窄并对接下游设备入口，便于控制给料节奏。外形边界上，长槽沿输送方向延伸，激振电机突出于槽体上方，弹簧支座位于槽体下部四角附近，布置生产线时应在槽体周围预留检修空间，尤其激振器端需保证拆装偏心块、

　　接线和维护操作的空间。底架高度与槽体倾角共同决定出料端高度，选型时可按下游接料设备的入口标高反算基础垫铁高度。结构细节中，加强筋沿槽体侧板和底部斜向布置，方向尽量贴合振动载荷传递路径，减少无效加强；焊缝集中区域避免形成刚性突变，弹簧座与槽体连接部位采用加厚板过渡，防止疲劳开裂。该模型完整表达了料槽、激振部件、隔振弹簧、底架和安装脚座的相对关系，可用于振动给料设备的方案校核、结构改进以及自动化供料线布局参考。
