工业转运台车驱动行走机构总成

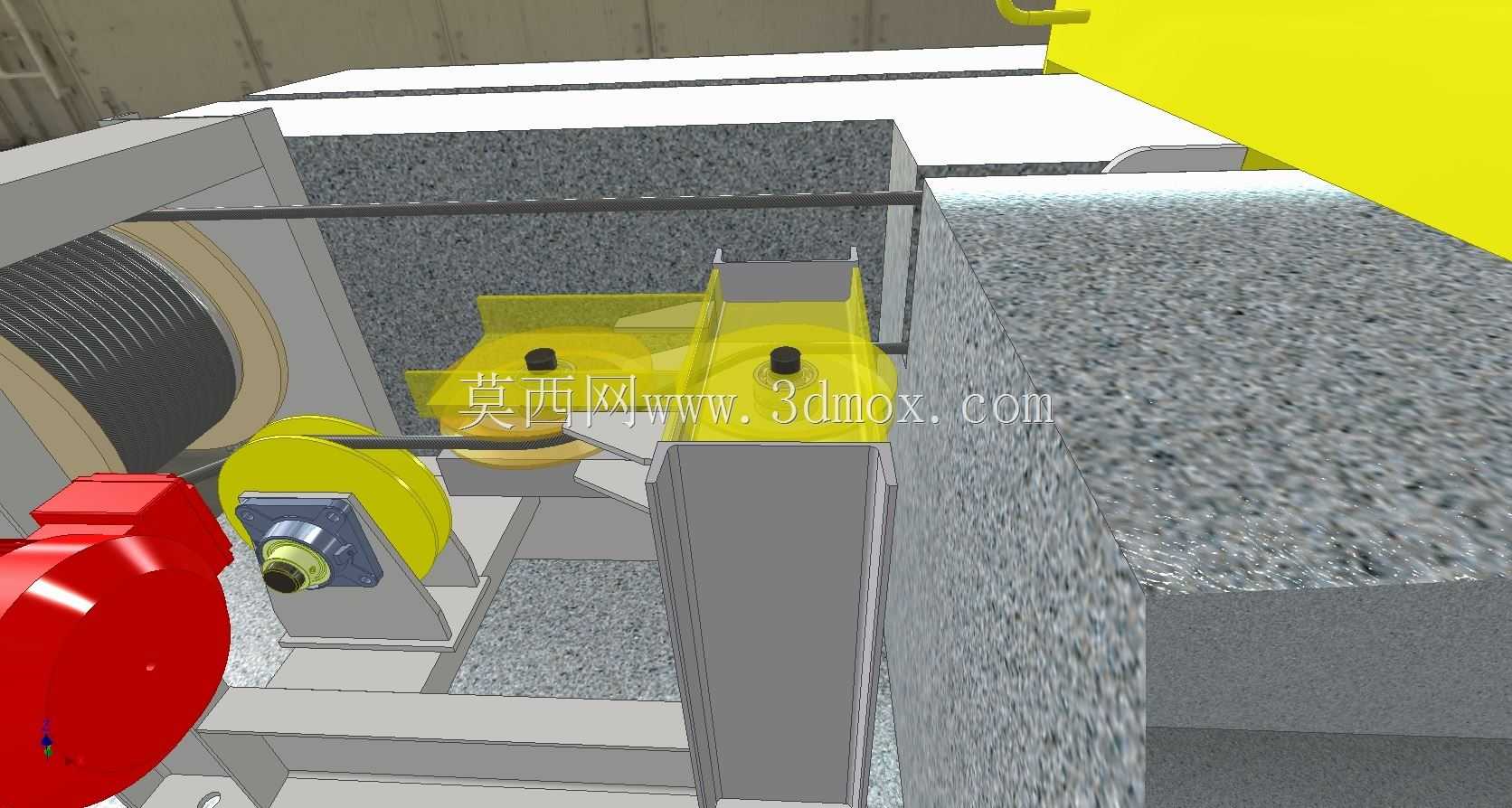

　　这套结构围绕车间内部重载工件的横向转运展开，常见于冶金焊装车间、重型装配线旁的过跨工位，用来把数十吨级的坯料、工装或焊合件在平行工位之间定点移送。整套机构没有采用复杂的全向轮方案，而是以卷筒卷扬牵引作为台车行进的动力源，红色驱动单元经减速后带动多层缠绕的钢丝绳卷筒收放绳体，绳端沿台车行进方向固定在基础锚点上，牵引力沿轨道方向稳定输出，避免了长距离行走时电缆拖链反复弯折的维护问题，在高温焊渣、切削液飞溅的工位环境里可靠性更突出。

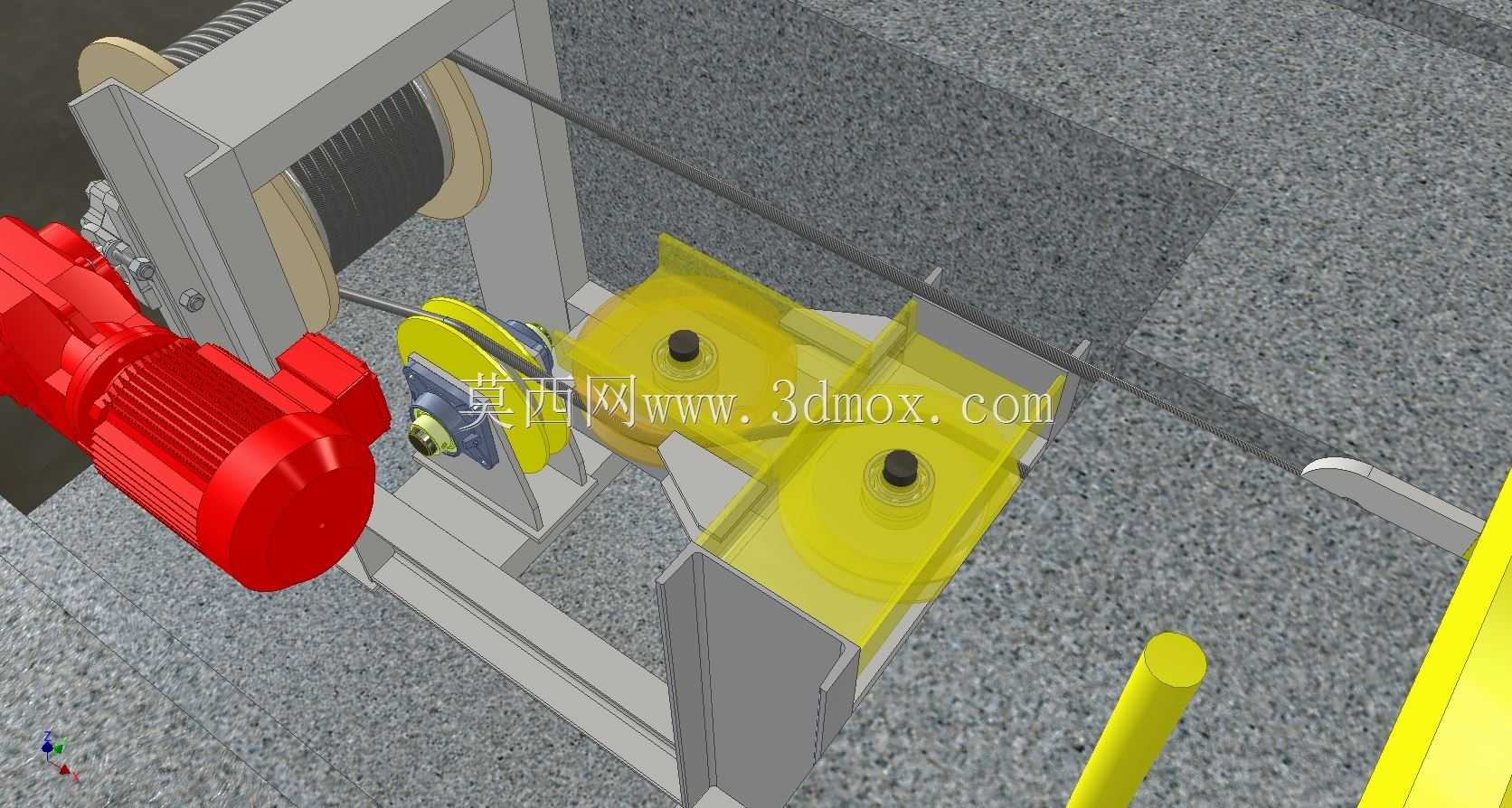

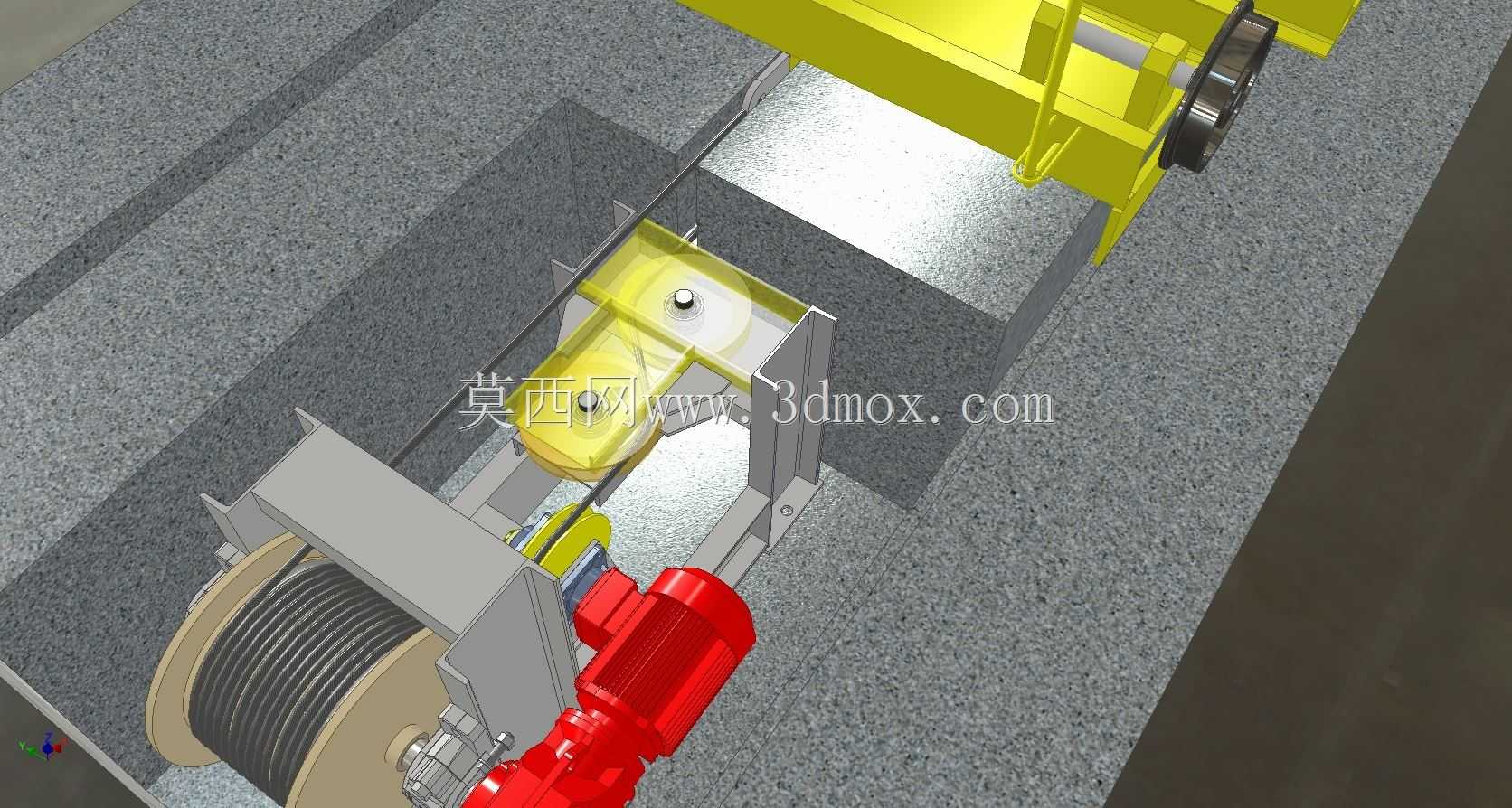

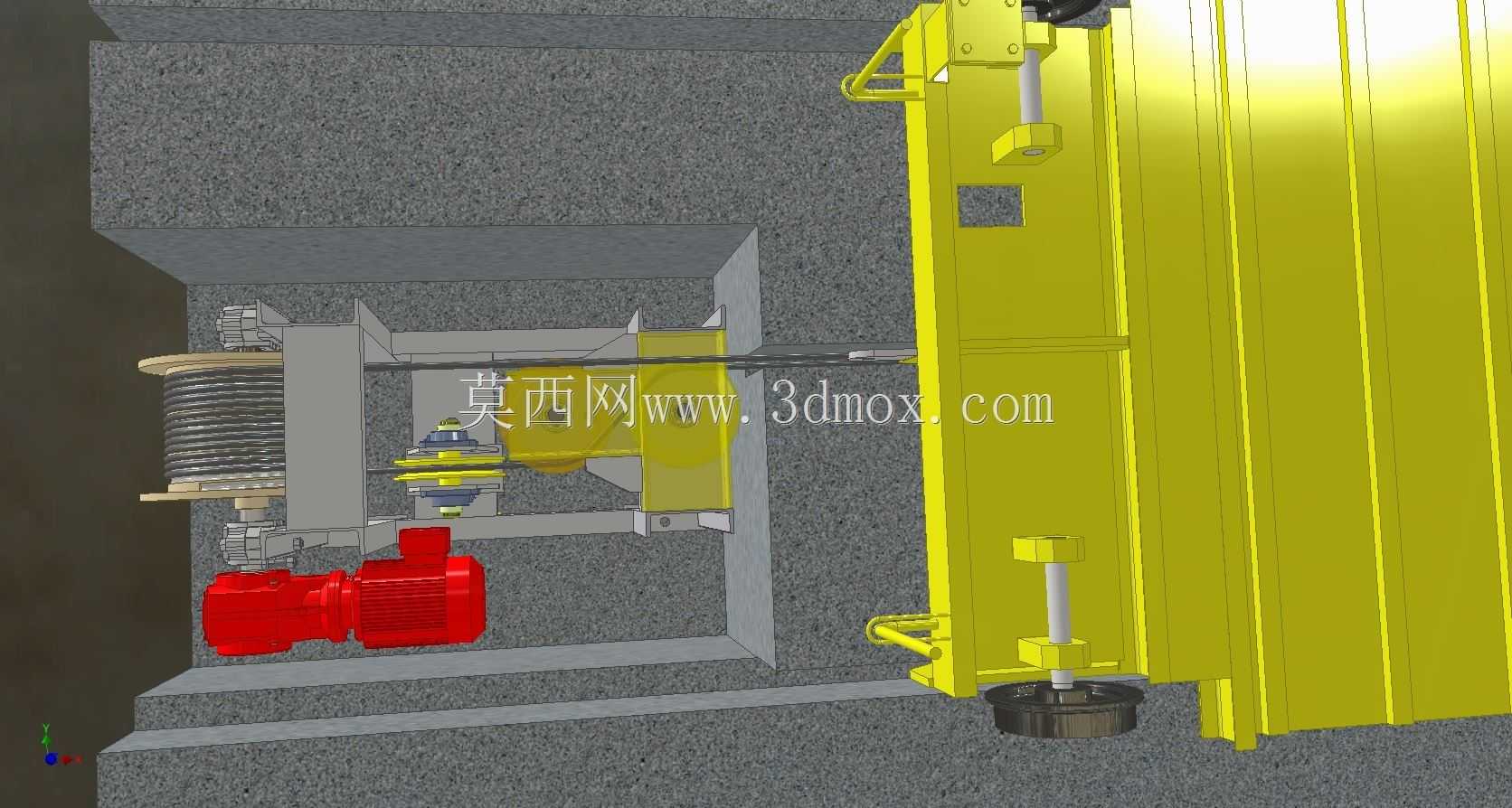

　　从结构布局看，驱动电机、减速箱、卷筒组件全部集成在台车端部的安装框架内，框架采用厚钢板折弯拼焊成型，卷筒两侧设置轴承座支撑，绳槽排布预留了多层缠绕的容绳量，出绳方向正对台车纵向中心线，牵引时不会产生侧向分力导致轮缘啃轨。台车架体为黄色焊接箱型梁结构，侧壁预留了与载货台面连接的螺栓孔位，下部走行轮采用单轮缘钢轮，轮缘内侧卡在轨道顶面两侧，横向间隙控制在几毫米量级，既保证直行导向，又能补偿轨道安装的少量直线度偏差。车架端部还设置了竖向缓冲止挡和导向滚轮，台车行进到工位端点时可与基础限位块贴合，避免硬冲击损伤焊缝。

　　设计时首先要锁定的边界是轨道中心距与台车总宽，走行轮的安装跨距必须匹配现场预埋轨道的间距，卷筒的容绳长度则对应台车的最大行程，绳速经减速比换算后要匹配工位节拍，不能过快导致重载启停冲击过大，也不能过慢影响转运效率。驱动单元的选型要按满载台车的滚动摩擦力、坡道附加阻力以及启动动载系数叠加计算，钢丝绳的安全系数、卷筒直径与绳径的比值都要满足起重输送的规范要求，避免钢丝绳反复弯折出现早期断丝。

　　安装层面，整套驱动框架在厂内预装完成后整体落位到台车架体的端部支座上，电机与减速箱的同轴度通过法兰止口定位，卷筒轴线与台车行进方向保持垂直，出绳点的高度要和基础端的固定锚点等高，防止钢丝绳牵引时产生上下方向的分力抬升或下压走行轮。现场调试时先空载点动确认绳体缠绕方向，再逐步加载校验制动距离，端部止挡的位置要和台车极限行程匹配，保证卷筒在绳体放完或收满前触发限位停机。这类牵引式转运台车相比自带车轮驱动的方案，把动力部件集中在端部，日常点检电机、制动器和钢丝绳时不需要钻入台车底部，在多班次连续生产的车间里维护可达性更好，也方便后续在现有轨道线路上扩容改造。
