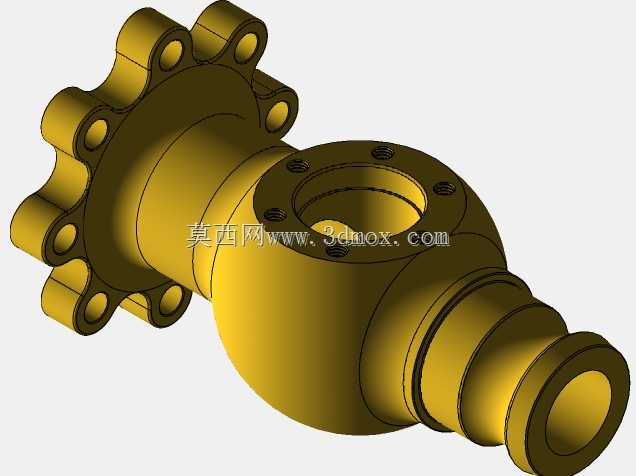

多接口法兰式流体控制阀体结构

　　这款阀体结构主要面向中低压流体管路系统，常见于工艺管线转接、泵组进出口配套、冷却循环回路以及小型工业设备的流体通断控制场景。阀体中部采用球形容腔布局，能够为内部启闭件提供充足的运动空间，同时降低介质在转向过程中的局部阻力；介质从一端阶梯式接口进入后，经球形腔完成流向调节，再由侧向法兰接口或另一端轴向接口输出，整体流道过渡平顺，可减少湍流造成的压力损失。

　　从结构设计思路来看，左侧采用大尺寸多孔法兰盘，沿圆周均布多个安装孔，适合与设备壳体或大口径管段进行刚性连接，多孔布置能够分散螺栓预紧力，使密封面受力更均匀，降低长期运行后局部渗漏的风险。阀体顶部设置带螺纹孔的圆形法兰面，用于装配阀盖、压盖或驱动执行组件，螺纹孔围绕中心通道均匀排布，可保证启闭件同轴安装，避免阀杆偏磨。右端采用多级阶梯轴颈结构，既可以作为承插式焊接接口，也可配合卡套、压环或软管接头完成管路对接，阶梯外圆能够为密封件提供定位台阶，防止装配时密封圈窜动。

　　建模过程中需要重点控制几处安装边界：左侧法兰盘外径较大，周边螺栓孔中心圆决定了配套法兰的选型范围，设计时应预留扳手空间，避免相邻螺栓发生干涉；顶部法兰面与主通道轴线保持垂直，其端面平面度直接影响阀盖密封效果；右端阶梯接口的各段直径和长度需要与配对接头逐一匹配，尤其是密封槽所在轴段，公差带不宜过松。球形腔体与两侧直管段之间采用圆滑过渡，壁厚在承压区域保持相对均匀，可降低铸造或数控加工时因壁厚突变产生的缺陷风险。

　　在实际选型应用中，该类阀体适合安装在管路布局紧凑、接口方向变化较多的位置。侧向法兰可用于接压力表、旁路管或检修排放管路，轴向接口则承担主要介质输送功能。结构工程师在三维布置时，应同时核对法兰螺栓装入方向、顶部执行件维护空间以及右端管路拆装距离，确保现场装配时不需要大规模挪动相邻设备。整体造型兼顾承压能力、连接可靠性与多方向转接需求，为后续阀芯、阀杆、密封件和驱动部件的配套设计提供了清晰的主体基础。
