弧形便携通讯终端防护外框结构

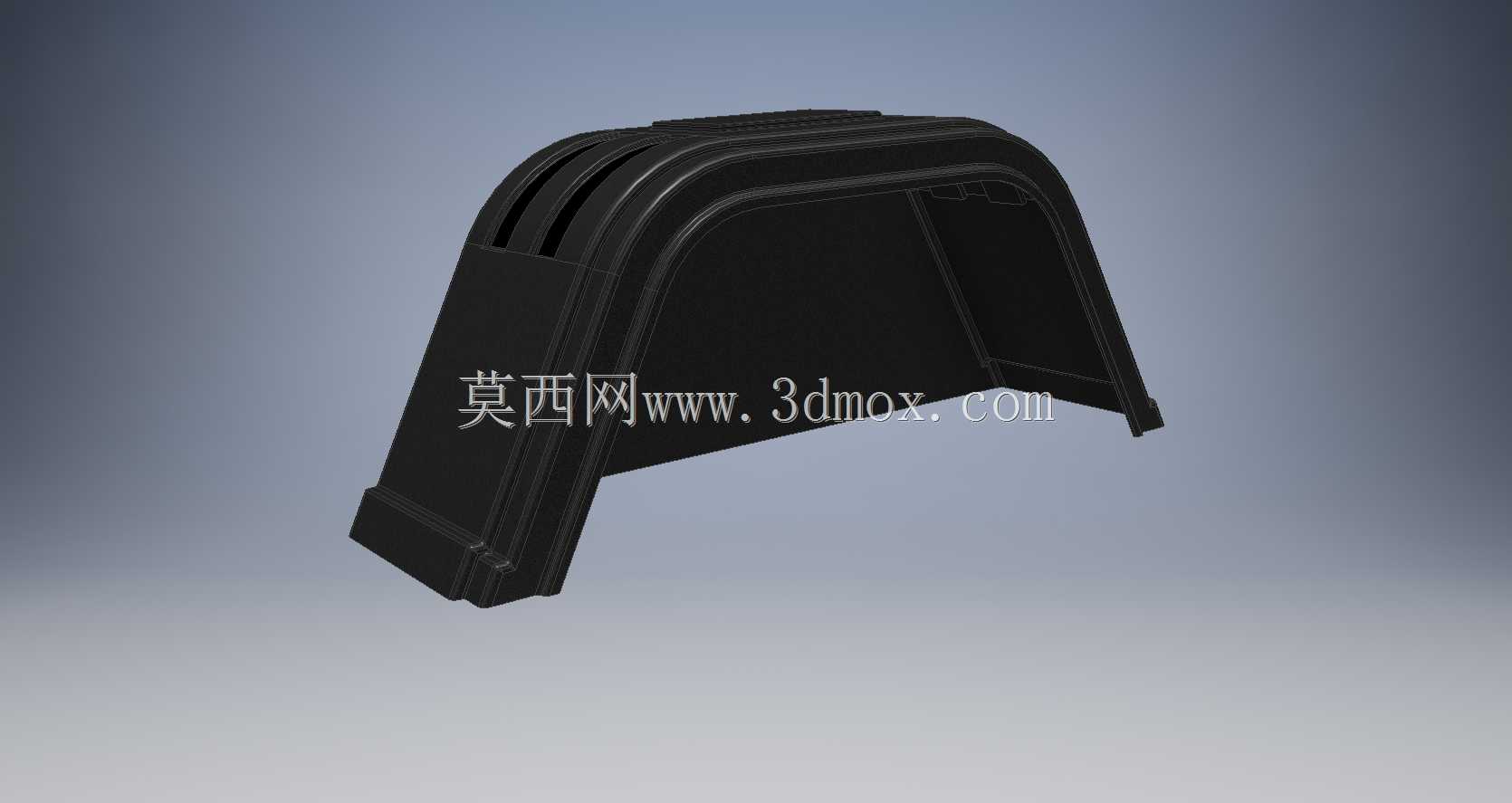

　　该弧形防护外框主要面向户外手持通讯终端、现场作业对讲设备以及便携检测仪器的外围防护场景，在工地巡检、厂区调度、野外勘探这类磕碰概率高、握持时间长的使用环境中，承担缓冲冲击、规整内部元件布局、提升手持贴合度的作用。整体结构采用大弧度弯折的长条形态，轮廓顺着人手握持时的掌弓曲线延伸，没有突兀的直角棱边，长时间单手握持时不会在掌缘形成压痕，外框两侧预留的多层横向凹槽一方面可以增加橡胶防滑垫的粘贴定位面，另一方面也能在设备不慎滑落时，通过凹槽的形变区间吸收侧向冲击力，避免冲击直接传递到内部的电路板与显示屏模组。

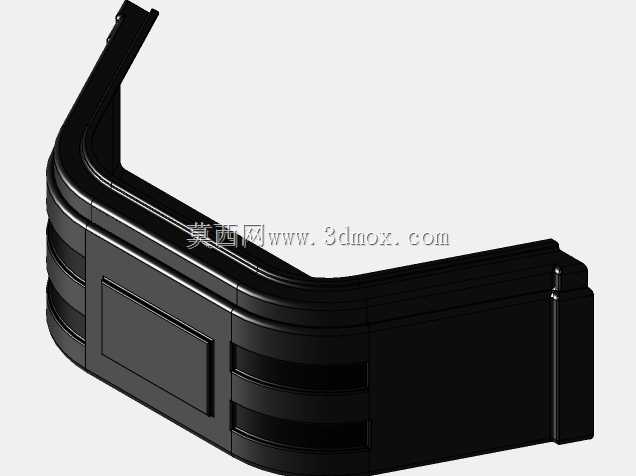

　　从结构分层来看，外框主体分为外侧耐磨层与内侧安装基座两部分，外侧壁做了等距的加厚肋条，肋条之间的凹陷区域刚好对应设备跌落后最容易触地的边角位置，跌落接触时肋条先受力，将集中的冲击载荷分散到整段框体上。框体中段预留的矩形平整区域，是为终端的铭牌、功能标识片或者外置触控小屏预留的安装位，该区域背面做了一圈下沉的定位台阶，标识件装配后可以完全嵌入台阶内，外表面和框体保持齐平，不会因为突出剐蹭而脱落。

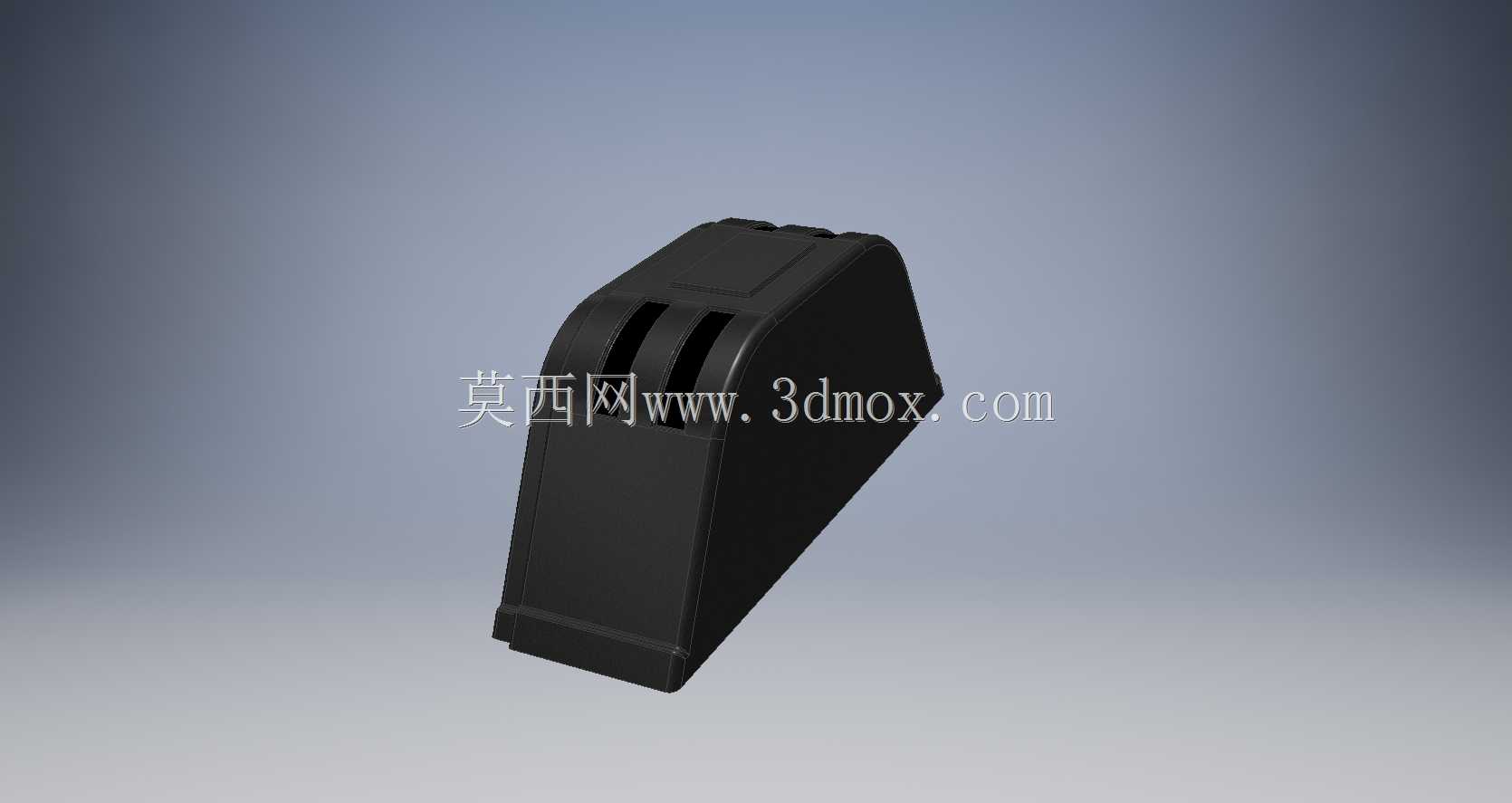

　　框体的一端设计了带限位凸点的插接端，对应终端主机端的对接卡槽，装配时顺着弧形导向滑入即可完成预固定，后续不需要额外打胶就能限制壳体的横向窜动；另一端则预留了穿装锁紧销的通孔，销孔周边做了局部加厚，避免反复拆装销钉时出现孔壁开裂。内部容纳腔的宽度按照常规便携通讯主板的堆叠尺寸预留边界，腔体内侧均匀分布着十字形的定位柱，主板、电池仓、天线模块可以直接卡在定位柱之间，省去额外的固定支架，减少整机的零件数量。

　　设计过程中优先考虑了注塑成型的工艺可行性，整个外框的所有侧壁都保留了一致的拔模斜度，弧形转角处的壁厚做了均匀过渡，没有出现局部壁厚突变的位置，从根源上减少注塑冷却时的缩痕与内应力集中。安装边界方面，外框的整体外轮廓宽度控制在单手握持的舒适区间，两端的弯折弧度避开了终端侧边按键、接口的排布位置，不会干涉USB接口、耳机孔以及侧边调节按键的正常操作，框体底部预留的挂绳孔连通内外两层结构，穿入挂绳后受力直接传递到整段框体的加强肋上，长期悬挂也不会出现孔位撕裂的问题。
