梅花手拧M12螺杆锁紧旋钮

　　这款梅花形手拧锁紧旋钮在工装夹具、检测治具、小型设备门板压紧、工装板快速定位以及生产线可调挡停机构里十分常见，核心作用是让操作人员无需借助扳手，直接通过手部旋转就能完成螺杆的进给、压紧与松脱。旋钮头部采用六瓣外凸的梅花轮廓，每一处瓣形凸起都对应手指施力的贴合区间，相比圆形滚花旋钮，它在手掌带薄劳保手套、操作面有少量切削液或粉尘的车间环境下，仍能提供足够的旋转扭矩，不容易出现打滑脱手的问题。

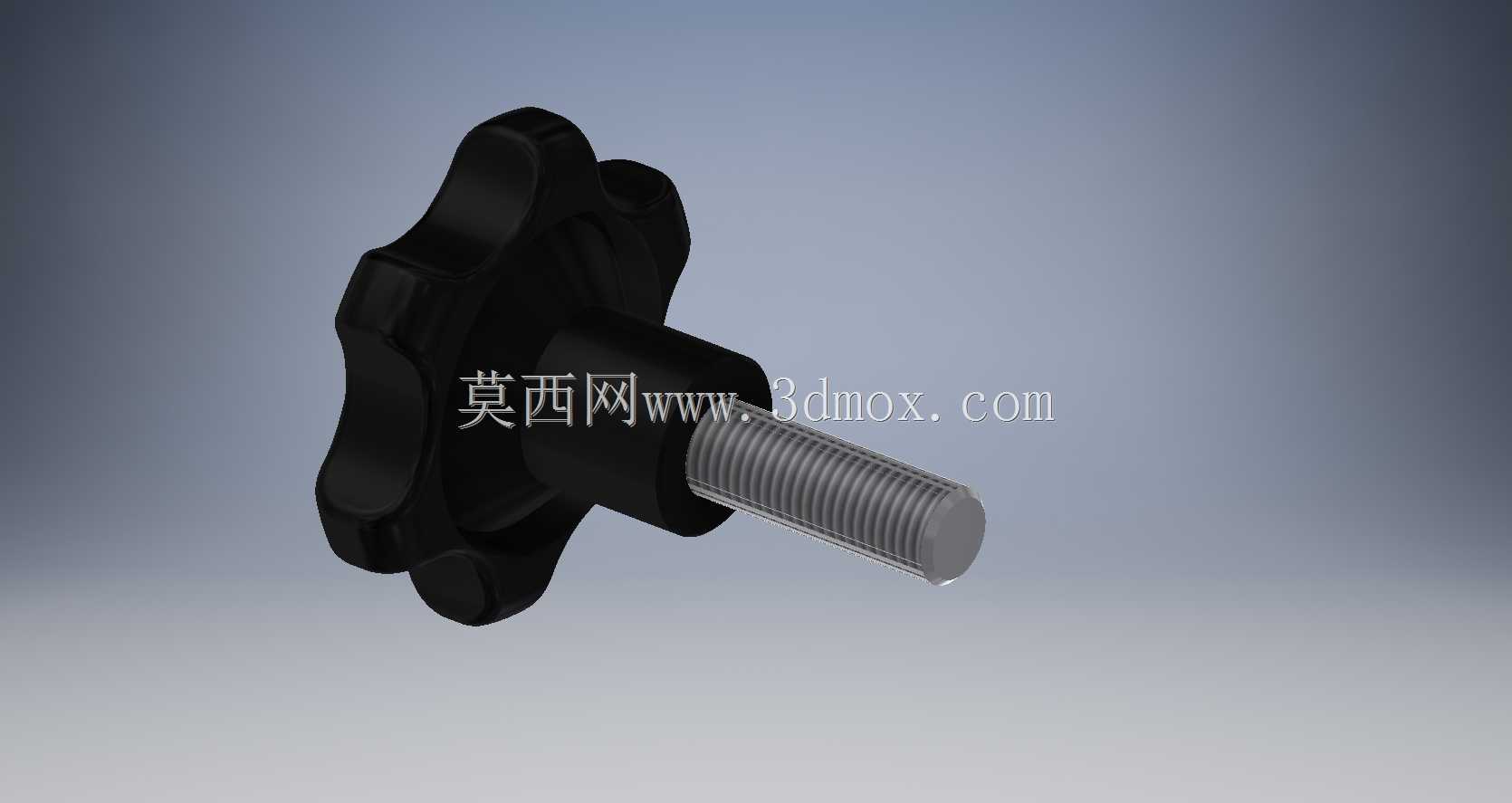

　　从结构拆分来看，整件由黑色星形握持头与金属外螺纹螺杆两部分嵌合组成，握持头内部预埋金属嵌件，螺杆与嵌件通过压合或注塑包胶固定，避免频繁正反转时塑料头部与金属杆之间出现相对转动。螺杆规格为M12，有效螺纹长度对应25mm行程区间，选型时可以直接匹配设备机架上预先攻好的M12螺纹孔，或是穿过光孔后搭配法兰螺母使用，螺纹段的长度覆盖了大多数薄板护罩、工装压块、可调限位板的压紧厚度需求，不需要额外加装多片垫片来补偿行程。

　　实际布局安装时，需要预留旋钮头部的旋转空间：星形头部的外径远大于螺纹公称直径，周边不能紧贴立板、线槽或其他突出零件，否则手指无法完整扣住瓣形凸起，操作时会磕碰到相邻结构。螺杆轴向进给的25mm行程要在设计阶段校核：压紧状态下螺纹末端不能顶伤对面的加工基准面，松脱状态下也要保证螺纹仍有足够啮合扣数，避免完全旋出后掉落遗失。在工装夹具场景中，这类旋钮常用来压紧可更换的产品定位块，切换产品型号时工人徒手松开旋钮、挪动定位块到刻度位后再旋紧，全程不用取工具，大幅缩短换型耗时；在设备护罩场景中，它替代了需要螺丝刀拆装的面板螺丝，日常清理设备内部、点检传感器时可以快速拆卸护网，维护完成后徒手锁紧即可。

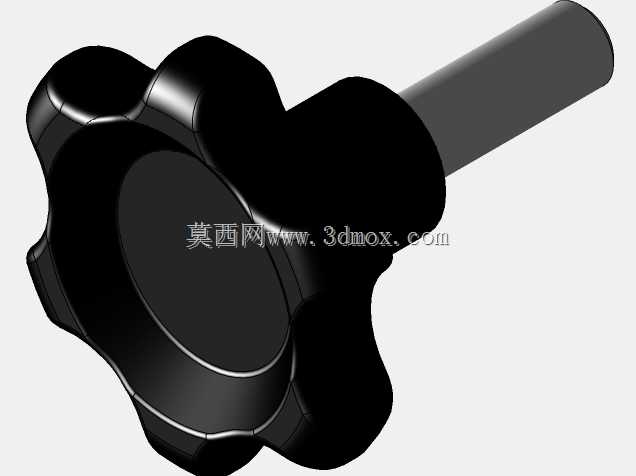

　　建模过程中需要重点还原两处配合细节：一是星形头部每瓣曲面的过渡圆角，棱角处全部做圆弧钝化，既符合注塑件的拔模工艺要求，也避免操作时锐角硌伤手掌；二是金属螺杆末端的倒角结构，端部45度倒角可以让螺杆首次旋入螺纹孔时自动对中，不会刮伤螺纹首牙。头部与螺杆衔接的轴肩位置做了台阶限位，旋紧时轴肩端面直接压靠被固定工件表面，压强分布均匀，不会出现塑料头部直接摩擦工件造成的磨损凹陷。
