晶科405瓦晶硅光伏板组件结构

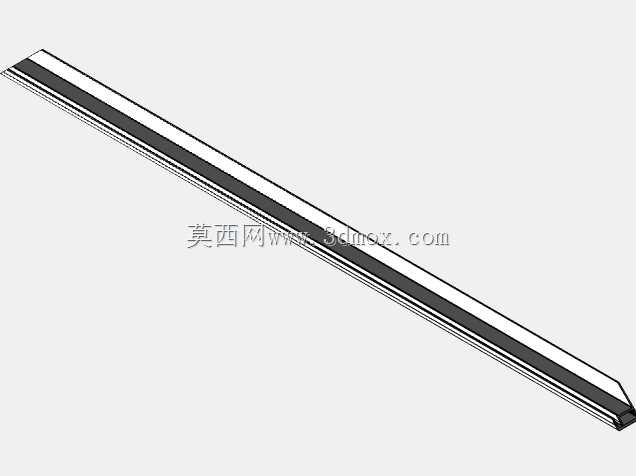

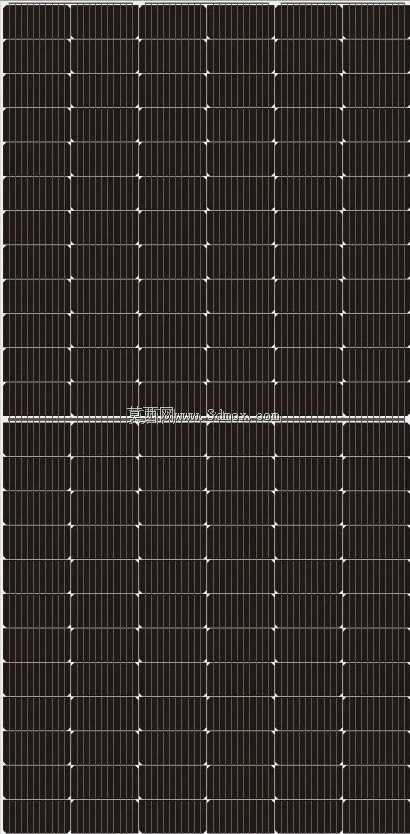

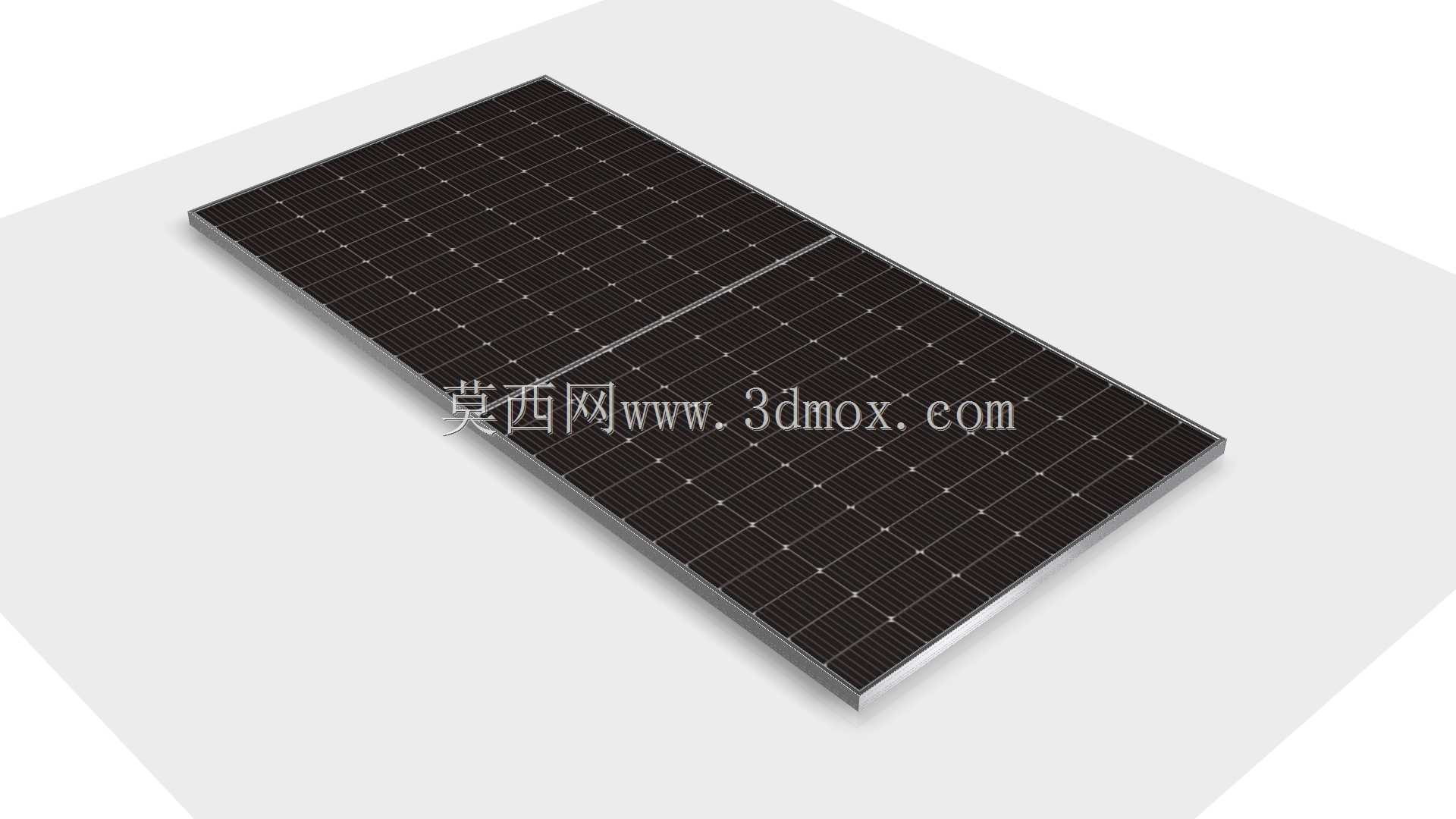

　　这套晶科405Wp光伏组件三维结构，面向分布式屋顶、地面集中电站、工商业棚顶以及离网供电系统的布置校核工作。建模时把组件正面电池串、汇流栅线、边框轮廓和背板安装关系完整还原，可直接用于支架排布、阴影分析、检修通道预留和设备碰撞检查。组件采用72片电池规格的高功率版型，正面为深色晶硅电池阵列，白色主栅与细栅形成规则网格，视觉上接近现场实物；四周铝合金边框承担抗弯、抗扭和密封作用，边框角部、安装孔位及层压边缘均按工程装配关系表达。

　　在实际电站设计中，光伏板不是孤立零件，而是要与压块、导轨、夹具、接地件和线缆路径协同。该模型可帮助结构人员确认组件厚度、边框夹持高度、背面接线空间以及相邻板间缝隙。屋面布置时，需结合檩条间距选择长边或短边固定点，保证风压、雪压工况下边框受力合理；地面支架场景中，则要核对立柱、横梁与组件孔位是否对齐，避免现场二次扩孔。组件背面接线区域应保留插头弯折和运维插拔空间，不能被横梁或配重块遮挡。

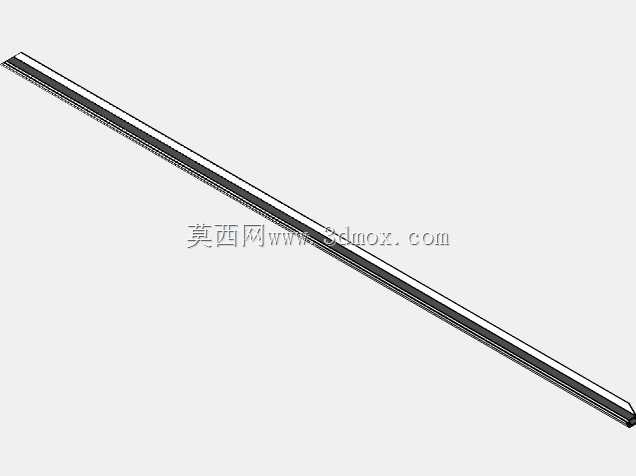

　　建模思路上，重点不在复杂运动机构，而在薄板层压件与金属边框的尺寸边界。电池片区域按矩阵排列，栅线以细密结构体现，边框采用等截面拉伸并在四角形成封闭轮廓，整体保持平板组件的真实比例。对于渲染展示，可赋予玻璃低反射质感、电池片深黑材质和铝边框磨砂金属效果；对于结构评审，则可关闭装饰纹理，仅保留外轮廓、安装面和关键孔位，以便导入支架总成进行干涉检查。

　　安装边界方面，这类高功率组件面积较大，单人搬运和高空就位时需要关注挠度与边角保护。压块接触位置应落在边框夹持面上，不可直接压迫玻璃；组件之间需留出热胀间隙和排水通道，阵列倾角还要结合纬度、风荷载及清洁维护方式确定。三维模型能够在方案阶段把板件尺寸、堆叠包装、支架跨距和电缆走线统一校验，减少施工图阶段因组件外形、接线盒位置或边框厚度不一致带来的返工。
