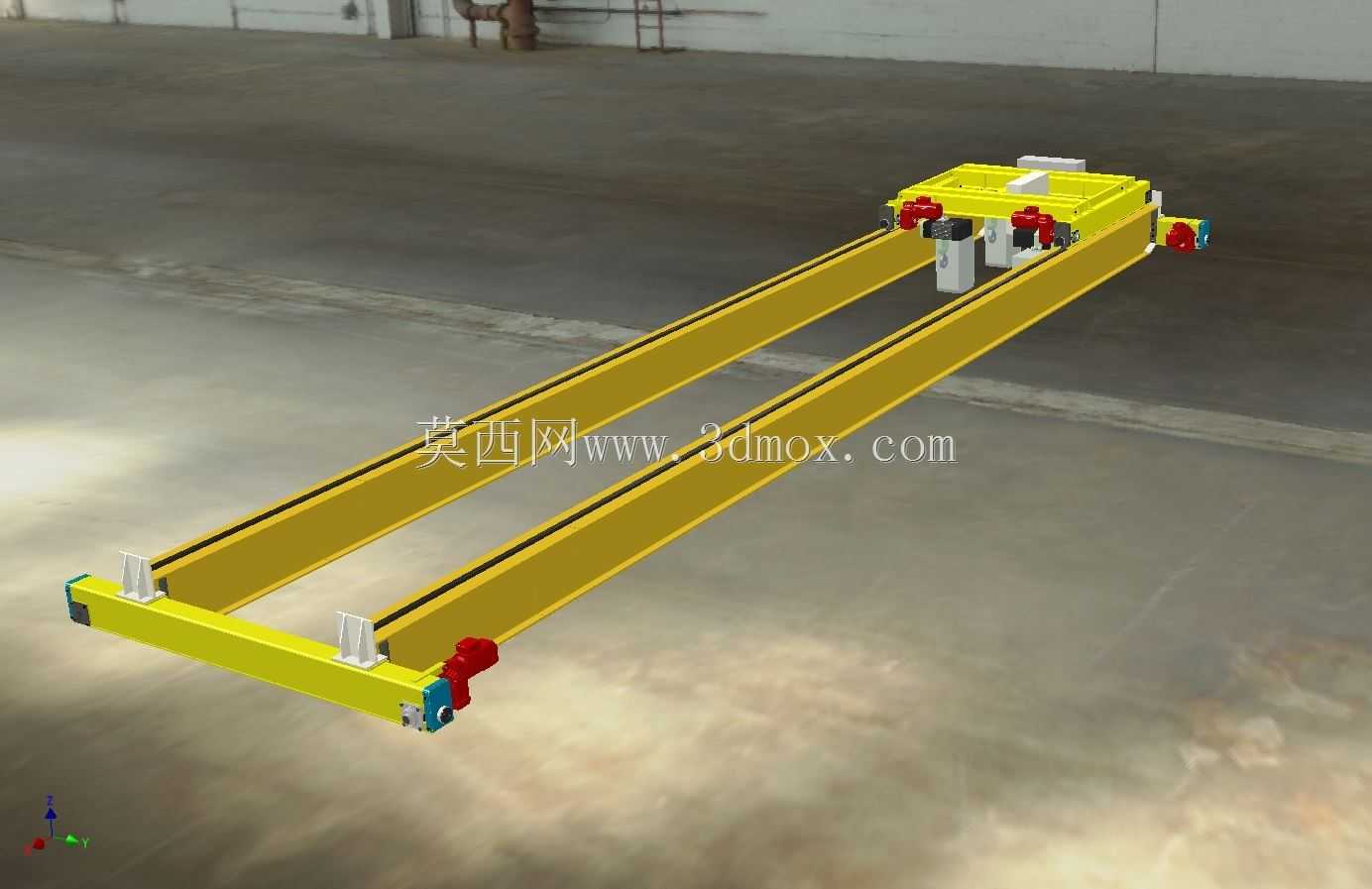

这套三维结构呈现的是车间内部常用的十吨级双梁桥式起重设备,主体由两根平行主梁、端部端梁、上部起重小车、运行轮组、缓冲限位件和驱动组件构成。设备主要安装在厂房两侧承重牛腿或高架轨道上方,沿车间纵向轨道完成重物的水平转运,起重小车再沿主梁方向横向移动,配合起升机构实现钢卷、模具、焊接构件、机加工坯料和装配部件的空间吊运。
从现场布置逻辑看,双梁形式相比单梁结构具有更大的承载裕度和更稳定的小车运行基础。两根主梁承担小车轮压并将载荷传递至两端端梁,端梁下方的车轮组再把力导入厂房轨道。建模时主梁采用长箱形截面思路,翼缘与腹板形成连续抗弯构件,能够控制十吨额定载荷下的挠度变化;梁体上侧铺设小车运行轨道,轨道与主梁通过压板或焊接定位,保证小车轮缘与轨面的配合间隙。端部端梁并非简单连接件,它需要同时约束两侧主梁间距、承受大车运行偏斜带来的侧向力,并为车轮、减速器、电机和缓冲器提供安装基准。

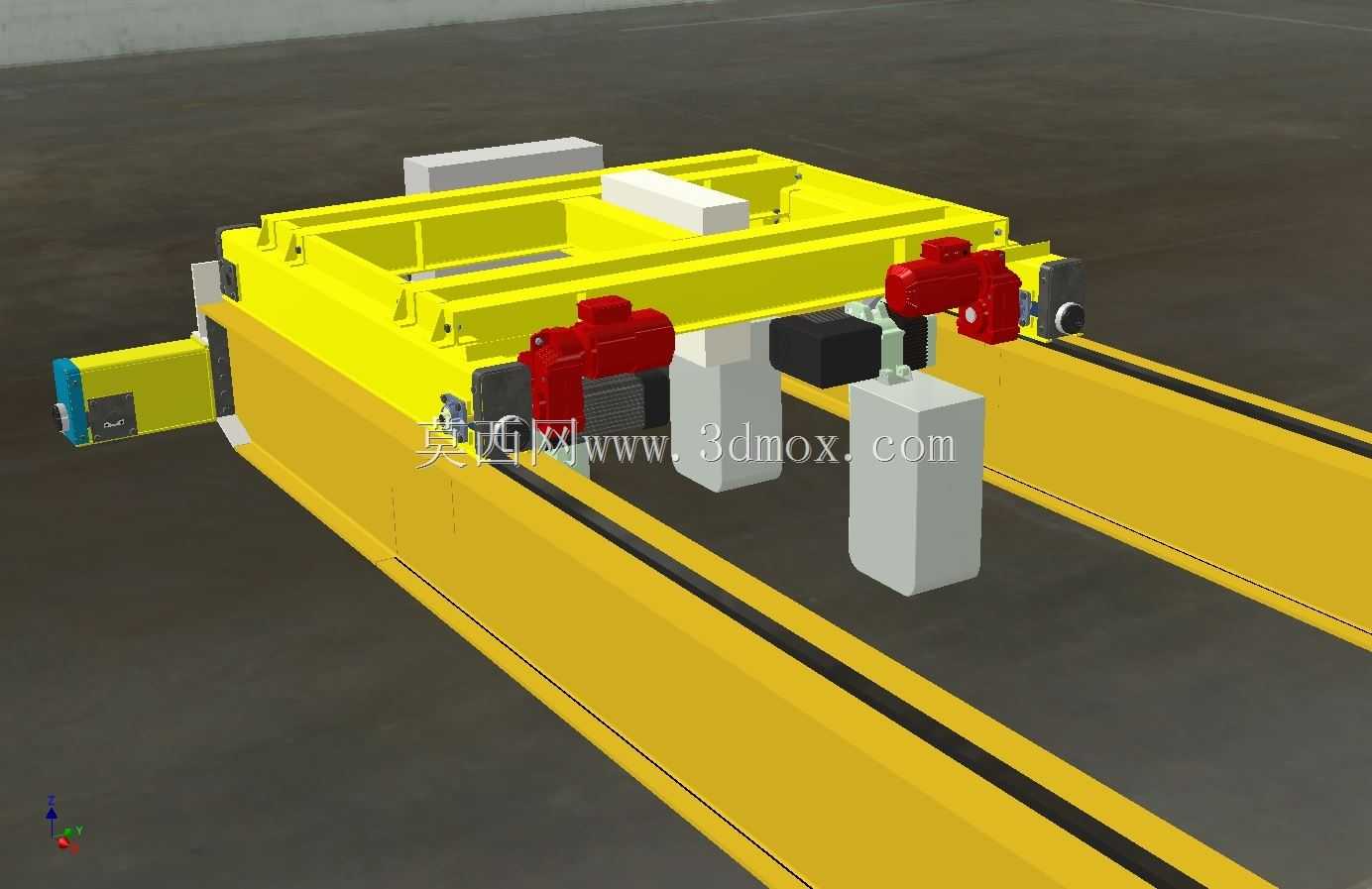

上部小车区域集中了起升与横移功能,卷筒、钢丝绳、吊钩组、电机减速单元和车架平台在有限空间内布置。结构设计中需要重点核对吊钩最低落位、最高极限位置、小车端部安全距以及钢丝绳绕绳角度,避免起升过程中出现擦碰梁体或越程风险。大车运行机构位于端梁外侧,红色端部构件体现了缓冲与止挡相关结构,在轨道终端发生接触时可吸收冲击;轮组处还需考虑轨距偏差、车轮啃轨和检修更换空间。

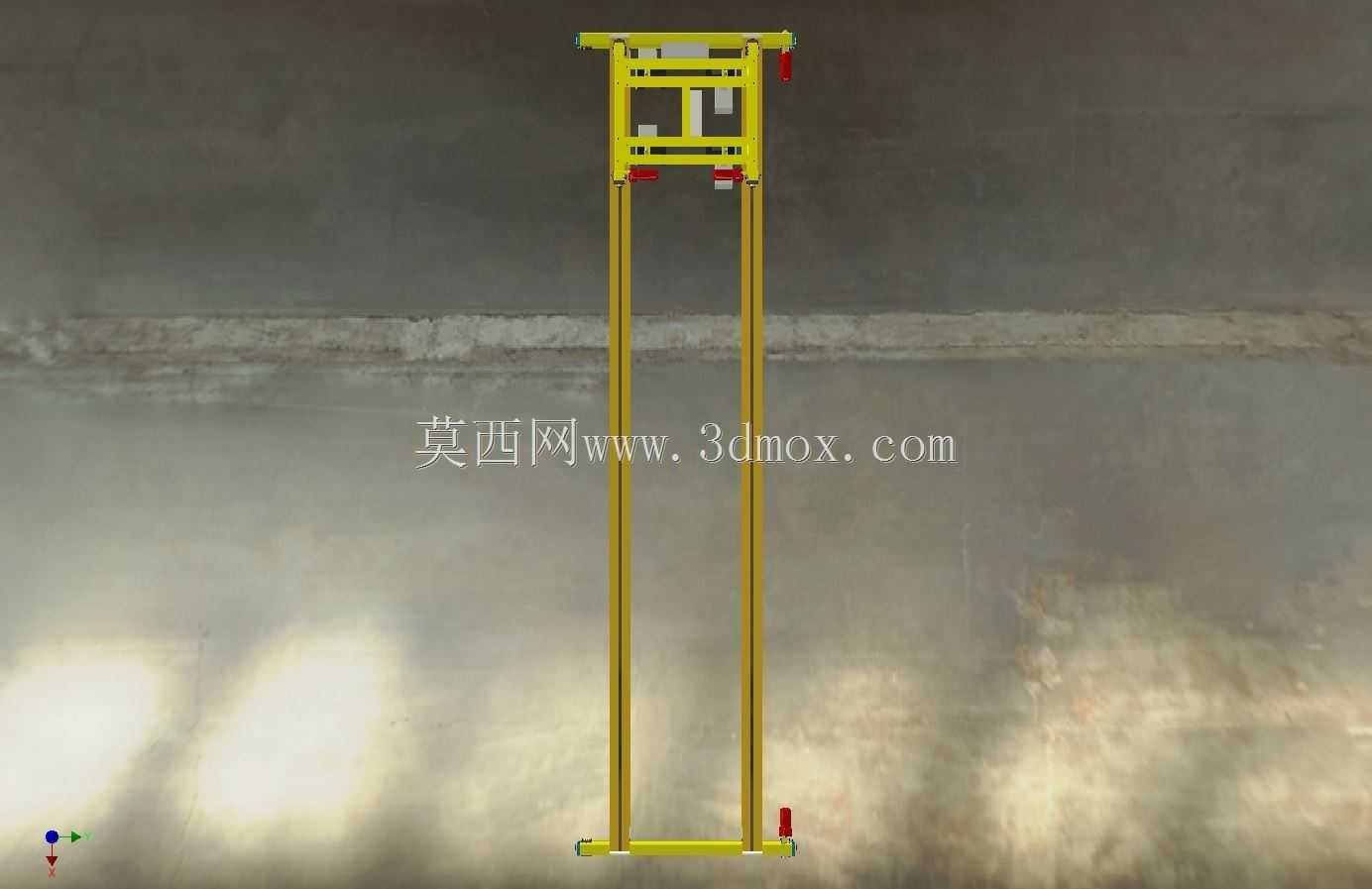

外形边界方面,这类设备的长度由厂房跨度决定,主梁间距取决于小车轮距和起升机构宽度,整机高度则受厂房屋架下弦、吊钩上限和检修净空限制。安装时不仅要核对轨道中心线平行度,还要预留端梁与厂房立柱、电缆滑线、检修平台之间的安全间隙。三维模型把长梁、端梁、小车、轮组和限位件的相对关系完整表达出来,可用于检查吊装路径、轨道对接、部件干涉和维护开口,也能为车间布局、载荷校核和起重设备选型提供直观依据。
