空间螺旋弯管轨迹参数化造型

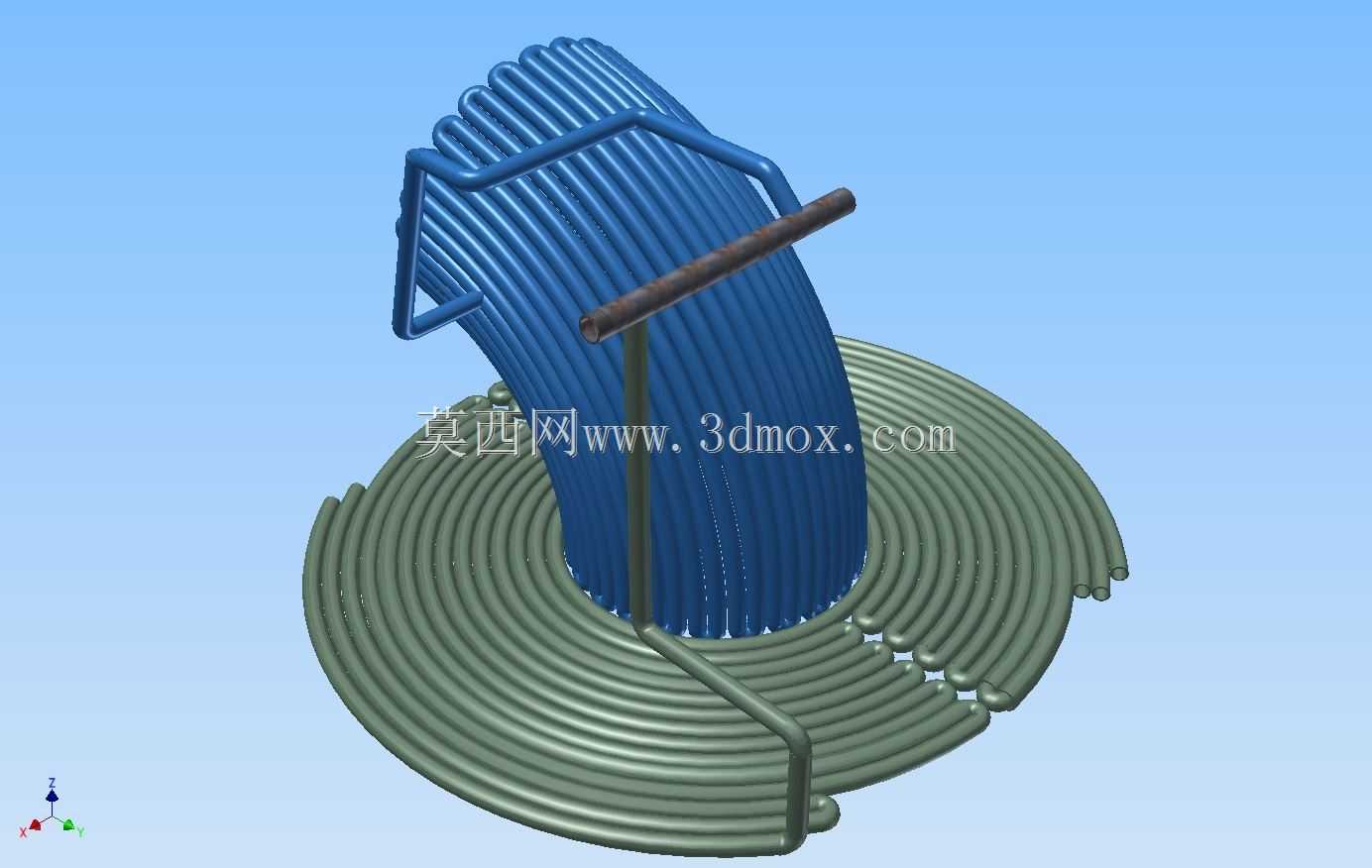

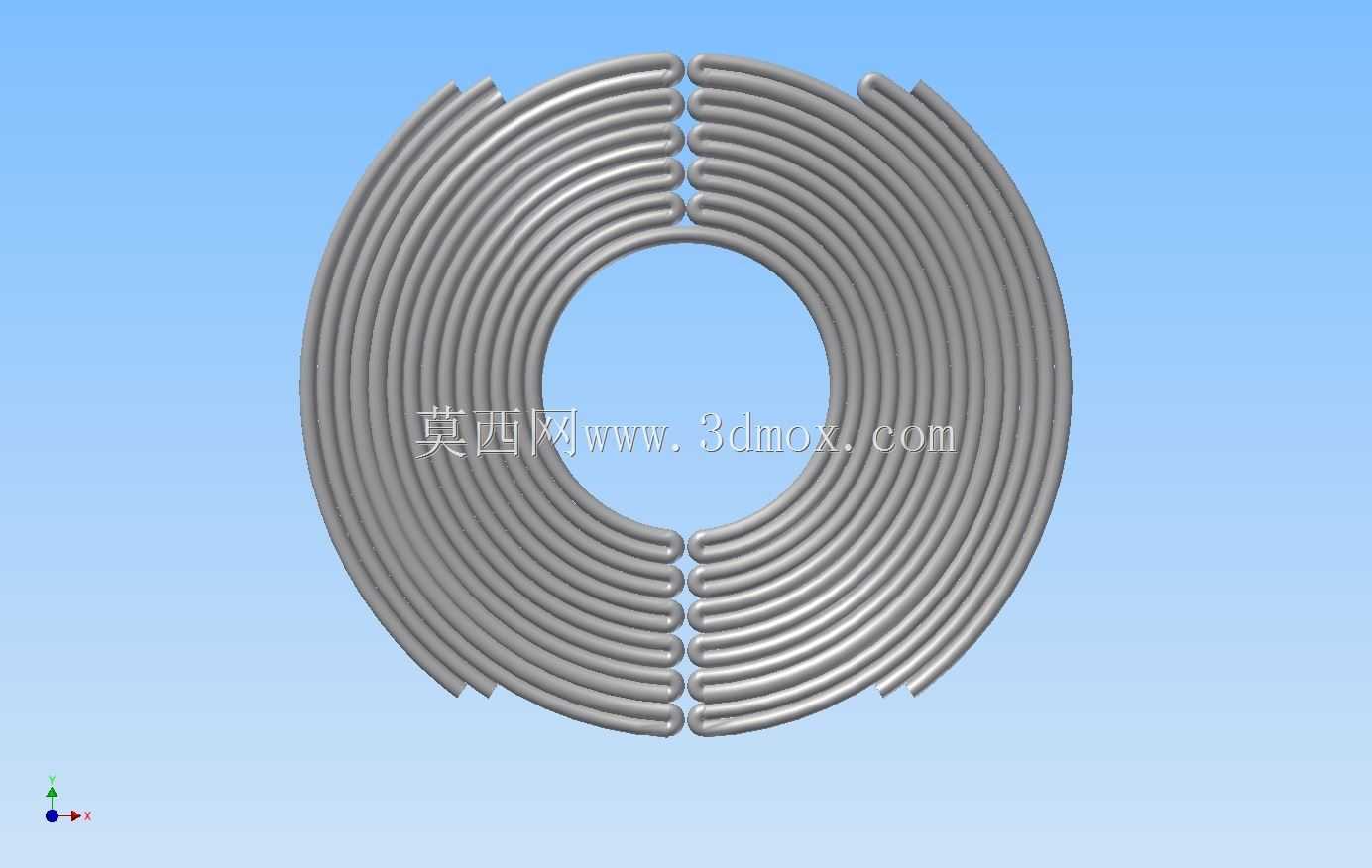

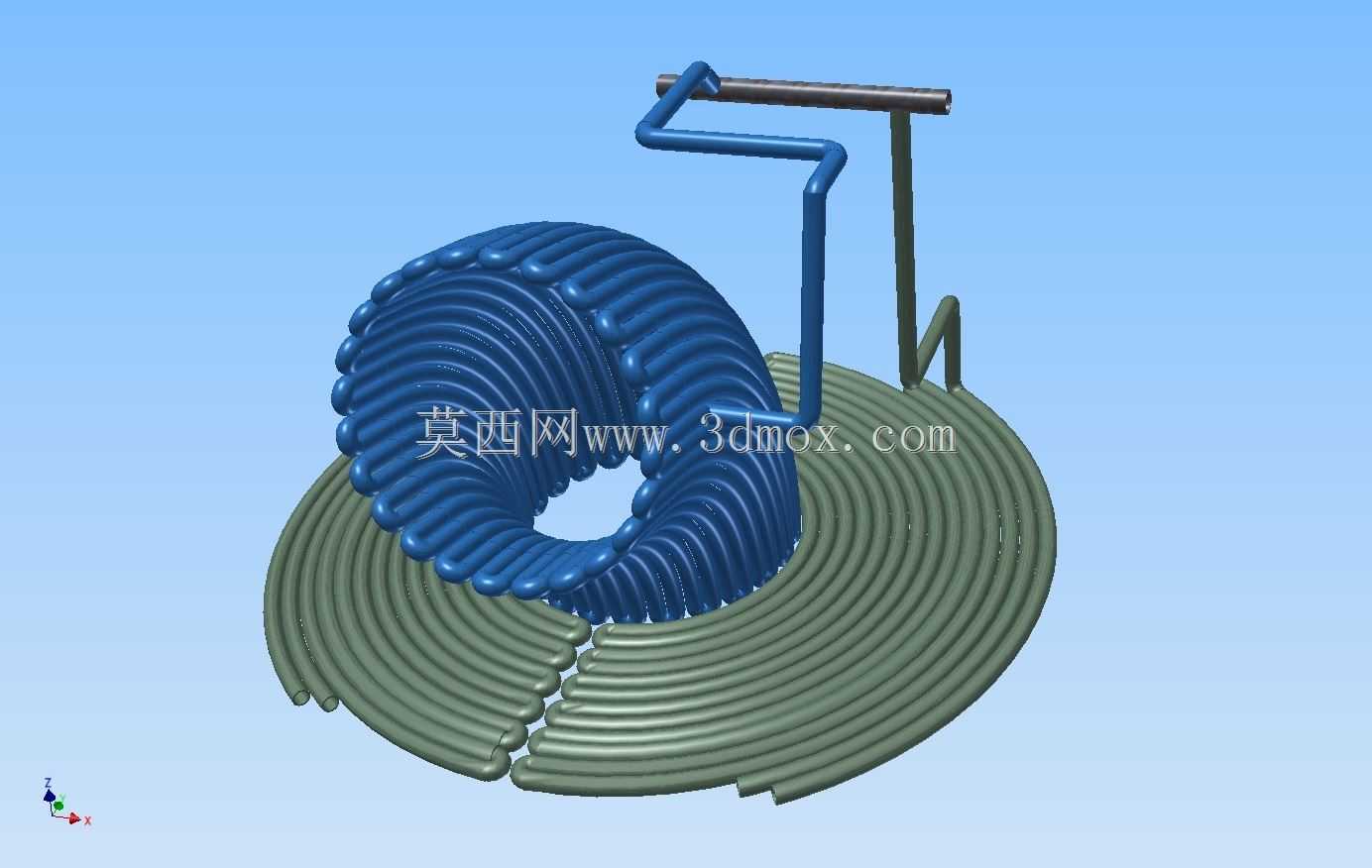

　　这套弯管造型的核心难点不在实体本身，而在空间路径的连续可控。盘绕段采用等截面圆管沿双曲率中心线扫掠生成，中心线先由参数方程在XY平面铺出阿基米德螺线基底，再沿Z向叠加周期起伏，使管体在抬升过程中自然形成内凹的涡卷收口；两段盘体在缺口处刻意留出错位接缝，既模拟盘管装配时的分段对接余量，也避免扫掠面在首尾闭合处出现自交。建模时先把整条路径拆成平面盘绕、竖直抬升、顶部弯折三个区段分别拟合，再用样条曲线在衔接点做G2连续过渡，折弯处统一按管材最小弯曲半径控制曲率，防止后续出工程图时折弯系数超出弯管机加工能力。顶部的操作扶手与立杆属于附属结构，扶手段用多段直线加圆角折弯拼合，立杆底部落在盘体外侧的安装基准面上，

　　两者的相对位置按人工握持高度预留，管外径与主盘管保持一致，方便统一按同规格无缝钢管下料。从安装边界看，盘体最大外轮廓由螺线最外圈直径决定，底部为完整平面支撑，可直接坐落在设备基座或支架平台上；竖直立杆向上延伸后，顶部横向扶手超出盘体边缘，布置时要在侧向留出扶手回转与人员操作空间，避免和周边机架、护栏干涉。这类结构常见于换热盘管、流体加热回路或工艺管线的预演设计：盘绕形态用来在有限占地内拉长管路长度，提升介质换热或停留时间，顶部弯折管段则对应检修端的操作走向。参数化搭建的好处是调整螺距、圈数、抬升高度或折弯角度后，扫掠实体能同步更新，工程人员可据此校核管路展开长度、弯曲段应力集中位置，以及管夹固定点的排布间距；缺口与分段处也为法兰对接、焊接坡口预留了结构参照，整体造型把数学曲线直接转化为可下料、可装配的管线形态。
