十字轴式万向节传动铰接结构

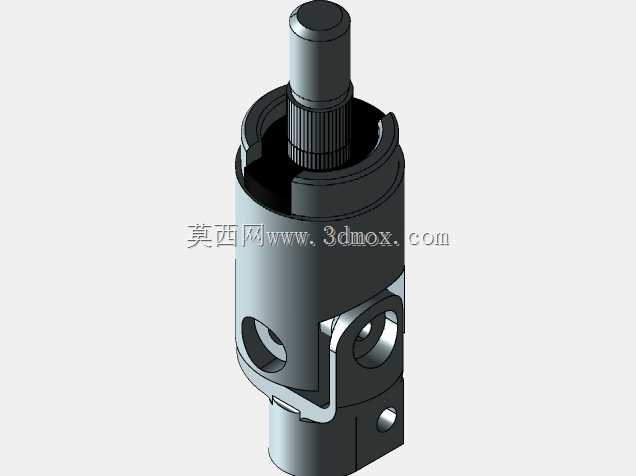

　　十字轴式万向节主要用于两根轴线不重合、工作过程中夹角持续变化的传动轴之间，把旋转运动从主动端可靠传递到从动端。在车辆底盘、工程机械、轧机辅传动、输送设备和小型动力输出机构中，这类结构常布置在变速箱与驱动桥、电机与工作机构、分段长轴之间，用来补偿安装偏差、车架变形以及悬架跳动带来的轴系位置变化。

　　从功能上看，单个万向节在存在夹角时并不能保证输入、输出端瞬时角速度完全一致，从动轴会随转角产生周期性速度波动，夹角越大波动越明显。工程布置中通常采用成对万向节，并使中间轴两端叉耳处于同一相位，同时尽量让两端工作角接近，以此抵消附加扭转振动。若空间受限只能使用单节，则需要把夹角控制在较小范围，并在后续轴系中考虑惯量、冲击和噪声影响。

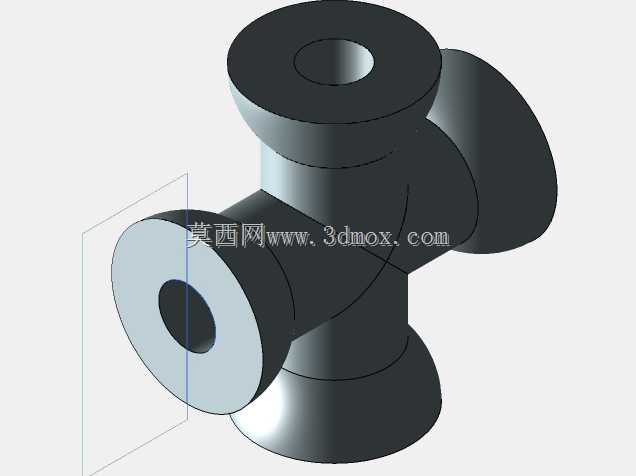

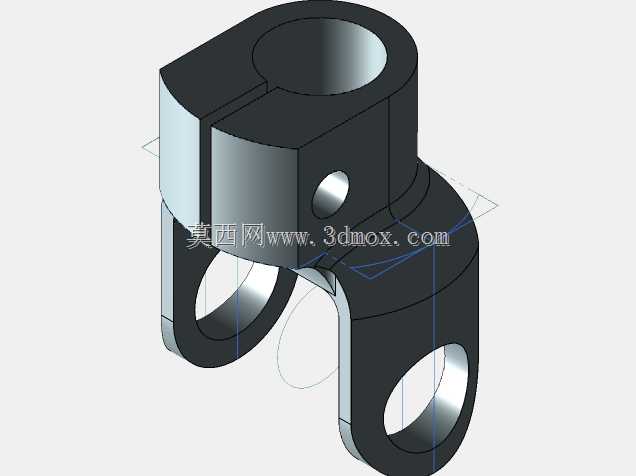

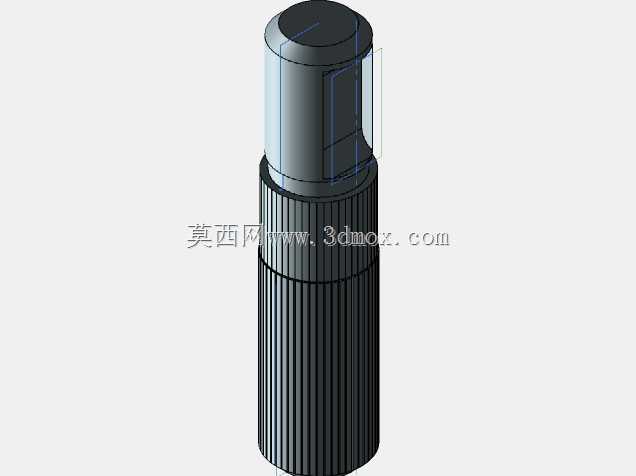

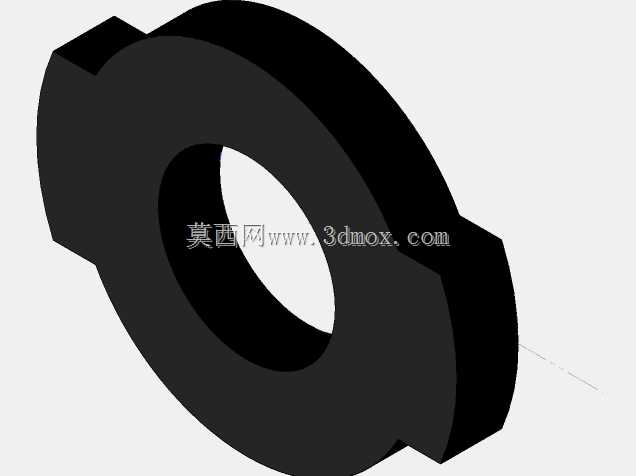

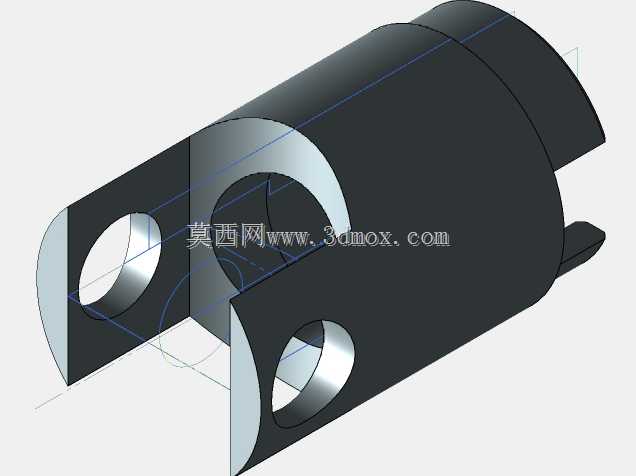

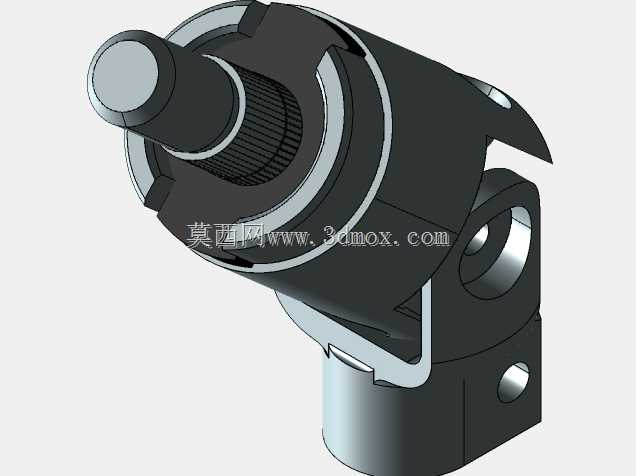

　　结构建模时，核心围绕十字轴、四个滚针轴承、两个连接叉和端部密封件展开。十字轴的四个轴颈应保持较高的位置度，相邻轴颈轴线垂直且共面，轴颈直径、有效长度和圆角过渡直接决定接触应力与承载能力。连接叉耳部开设轴承孔，孔端通过卡环、轴承盖或冲压外圈限位，保证轴承在承受交变载荷时不发生轴向窜动。叉体根部需要留出足够截面，以承受扭矩传递时形成的弯曲和张开趋势；耳板外侧则要控制外形，避免大角度摆动时与相邻叉体发生干涉。

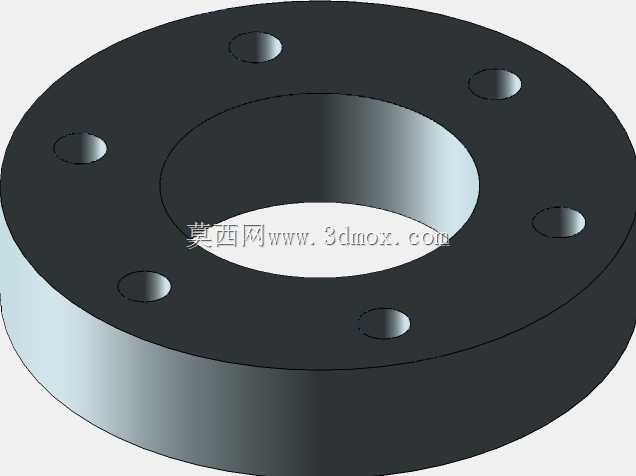

　　安装边界方面，轴管或法兰对接端的同轴度、端面跳动和螺栓孔分布需要在建模中明确。万向节外径决定周边护罩、车架横梁和管路的最小避让空间；摆角范围不仅受理论十字轴几何限制，还受轴承端部、油封、叉耳开口和润滑结构影响。设计检查时应在最小长度、最大长度以及极限夹角状态下分别做运动包络，确认全行程无碰撞。

　　润滑与维护也不能脱离结构。十字轴中部通常设置油道，油脂经油嘴进入各轴颈轴承，再由油封保持在滚道内。油封既要阻止泥沙、水分进入，又要允许少量旧脂排出，因此唇边压缩量和轴承座台阶尺寸需要协调。对于高转速工况，还应关注不平衡量、轴系临界转速以及轴承间隙，避免因附加弯矩造成早期点蚀或卡滞。整体建模完成后，可通过装配约束验证叉体转动、轴承定位和相位关系，使结构既能传递额定扭矩，也能在偏差工况下保持稳定铰接。
