参数化传动齿轮箱外壳结构设计

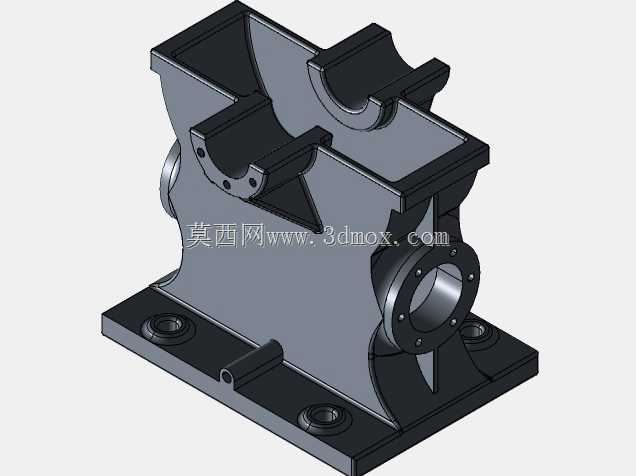

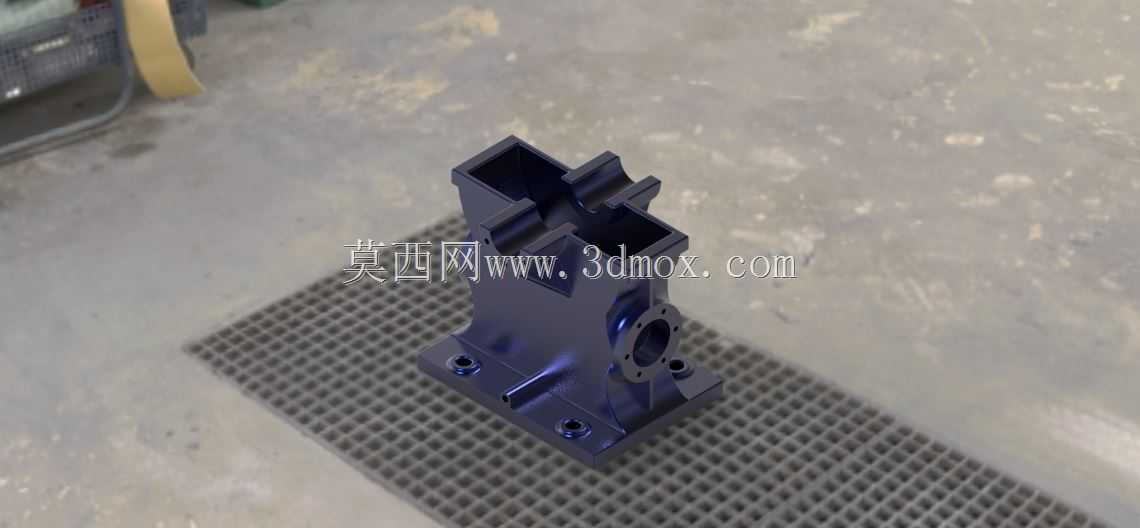

　　齿轮箱外壳是动力传动总成的核心承载构件，这类箱体在小型输送设备、轻工传动工位、实验台动力单元以及紧凑型减速机构中十分常见，既要为内部齿轮、轴系、轴承提供封闭安装空间，也要承担啮合反力、轴系弯矩和整机固定载荷。该壳体采用一体式立座布局，底部为带安装孔的矩形法兰基座，可直接通过螺栓锁附在设备机架、工作台面或传动支架上；基座上方延伸出立式箱腔，顶部预留开口，用于齿轮轴组件装入、检修和润滑维护，侧部设置带法兰孔的圆形轴伸接口，方便输入或输出轴穿过并配套端盖、密封件完成定位。

　　从结构受力角度看，箱体壁厚在轴承座、轴孔周围和底部安装柱位置做了局部加厚，这些区域正是轴系运转时载荷传递最集中的位置：齿轮啮合产生的径向力与轴向力先作用在轴承位，再经由箱壁传导到底部安装面，加厚筋位和凸台可以抑制孔位变形，避免轴系同轴度偏移。顶部开口周边设计了凸起的连接边，后续可匹配箱盖、密封垫或观察盖板，既防止润滑油外泄，也能阻挡车间粉尘、切屑进入啮合区。侧面圆形接口周围均匀分布连接孔，适配端盖压紧轴承外圈的常规装配方式，孔位间距与法兰端面留有足够扳手空间，现场拆装时不会与相邻管路、电机法兰发生干涉。

　　建模过程中围绕安装边界优先约束关键尺寸：底部安装孔的孔距、孔径决定整机在机架上的互换性，箱体总高需要匹配内部齿轮副的中心距与齿顶圆余量，侧部轴孔高度则对应输入输出轴的中心线标高。箱腔内部轮廓避开齿轮旋转包络，在齿顶与内壁之间保留润滑与散热间隙，外部转角处采用过渡圆角，既减少铸造或加工时的应力集中，也让整体刚性分布更均匀。底座上的沉孔结构可容纳螺栓头部，保证装配后底面平整贴合；箱体侧面预留的小凸台与孔位，可用于安装油塞、通气塞或润滑附件，满足长期运转时的油液更换与气压平衡需求。

　　实际选型时，这类壳体需要和内部齿轮参数、轴承型号、轴伸方向同步校核：若用于低速重载工位，可进一步加大底座宽度和轴承位厚度；若布置在空间紧凑的设备内部，立式结构能够缩小水平占地面积，顶部开口也能在不拆解整机底座的情况下完成齿轮检视。整体结构没有多余复杂曲面，特征均围绕装配、受力、密封和维护展开，参数化调整孔距、腔高和轴孔直径后，可快速衍生出不同传动比、不同安装姿态的齿轮箱箱体方案。
