多片摩擦式离合传动总成结构

　　这套多片式离合传动结构，常见于需要在动力持续运转状态下完成负载接合、切断的传动链路里，比如轻工输送线的分段驱动、小型工程机械的动力切换工位、试验台架的扭矩通断单元，都能见到同类结构的落地应用。它的核心作用是在主动端动力不熄火、不停机的前提下，平稳把扭矩传递到从动轴侧，需要停机维护或者切换工位时，又能快速切断两侧动力连接，避免电机频繁启停带来的电流冲击，也能降低负载端硬连接启停的机械冲击。

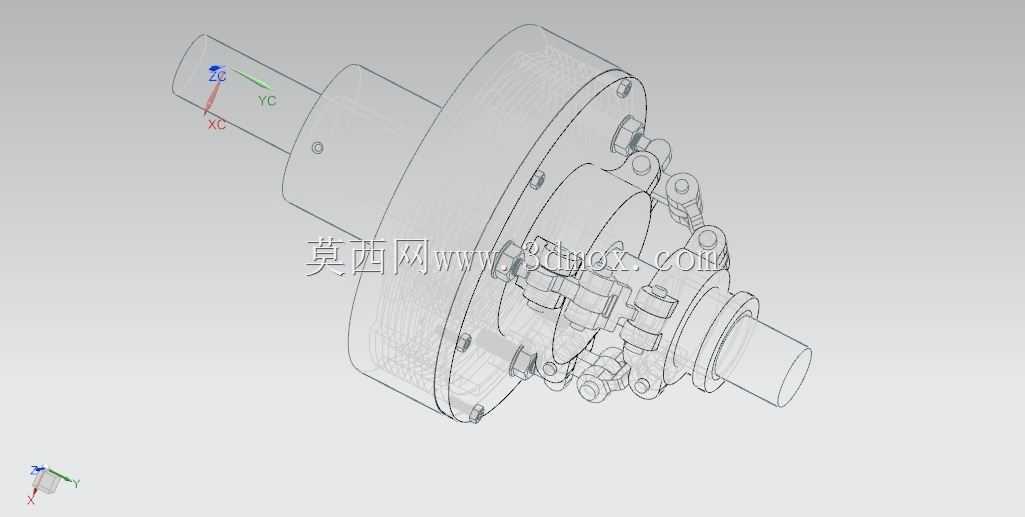

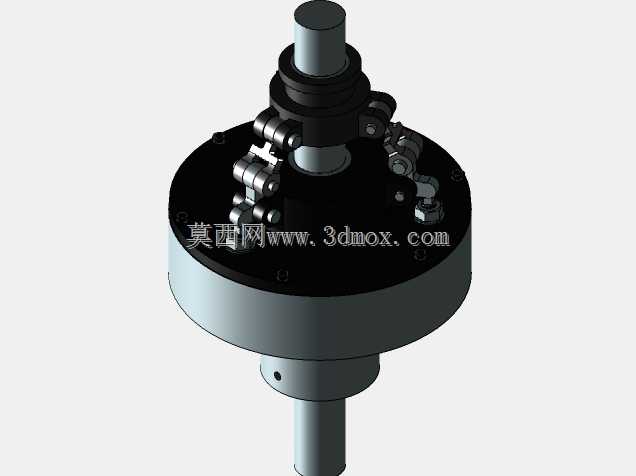

　　从结构布局来看，整套总成以贯穿两侧的传动轴作为安装基准，轴段中段布置多组叠合的摩擦片组，摩擦片分别通过花键与主动毂、从动套配合，一侧的加压盘通过周向布置的杠杆压爪提供压紧力，压爪的铰接支座固定在外侧壳体端面上，杠杆末端预留操纵接口，可以外接拨叉、气动推杆或者液压小油缸实现压紧力的加载与释放。设计时首先要确定的是轴系的安装边界：两端伸出的轴颈要匹配现场联轴器或者带轮的安装孔径，轴肩位置预留轴承安装位，壳体外侧的法兰盘要对应设备机架的安装螺孔，整体径向最大轮廓是外侧摩擦片压盘的外圆，轴向总长度要覆盖两侧轴伸、压爪操纵行程的预留空间，避免安装后压爪动作和周边机架、护罩发生干涉。

　　摩擦片组的叠片数量是按照所需传递的额定扭矩匹配的，片数越多，接合面的总摩擦面积越大，能传递的扭矩上限越高，多片结构相比单片离合器，同等扭矩需求下径向尺寸可以做得更紧凑，适合安装空间受限的设备腔体内部。压爪采用周向均布的布置方式，一般设置3到4组，保证加压时摩擦片盘面受力均匀，不会出现偏磨导致局部打滑、扭矩传递不稳的问题。设计杠杆压爪时要核算力臂比例，操纵端只需要输入较小的推力，就能在加压盘侧产生足够大的正压力，保证摩擦片接合后不会出现打滑丢转。

　　轴系的配合公差需要重点把控，摩擦片和花键轴的配合要保证片组可以沿轴向灵活滑移，不能出现卡滞，否则离合动作会出现迟滞；两端支撑轴承的选型要兼顾径向承载和少量轴向载荷，因为离合接合瞬间会产生轴向反力，轴承端盖要预留合适的轴向间隙。壳体上的压爪铰接销轴要做耐磨处理，铰接孔位置可以加装衬套，长期频繁离合动作后也不会出现销轴松旷。整套结构建模时需要先搭建轴系的基准轴线，再依次排布摩擦片、加压盘、压爪、铰接座的位置，校验压爪在压紧、松开两个极限位置的运动包络，确认所有运动件在全行程内都没有干涉，摩擦片分离状态下要保证相邻片之间留有均匀间隙，避免带排扭矩导致从动端无法完全脱开。现场安装时要保证传动轴和动力端、负载端的同轴度，同轴度超差会导致轴系附加弯矩，加速摩擦片偏磨和轴承损坏，操纵机构的行程要调整到位，既保证压紧时摩擦片完全压合，松开时又能让片组彻底分离。
