带倒档立式双缸蒸汽动力机组

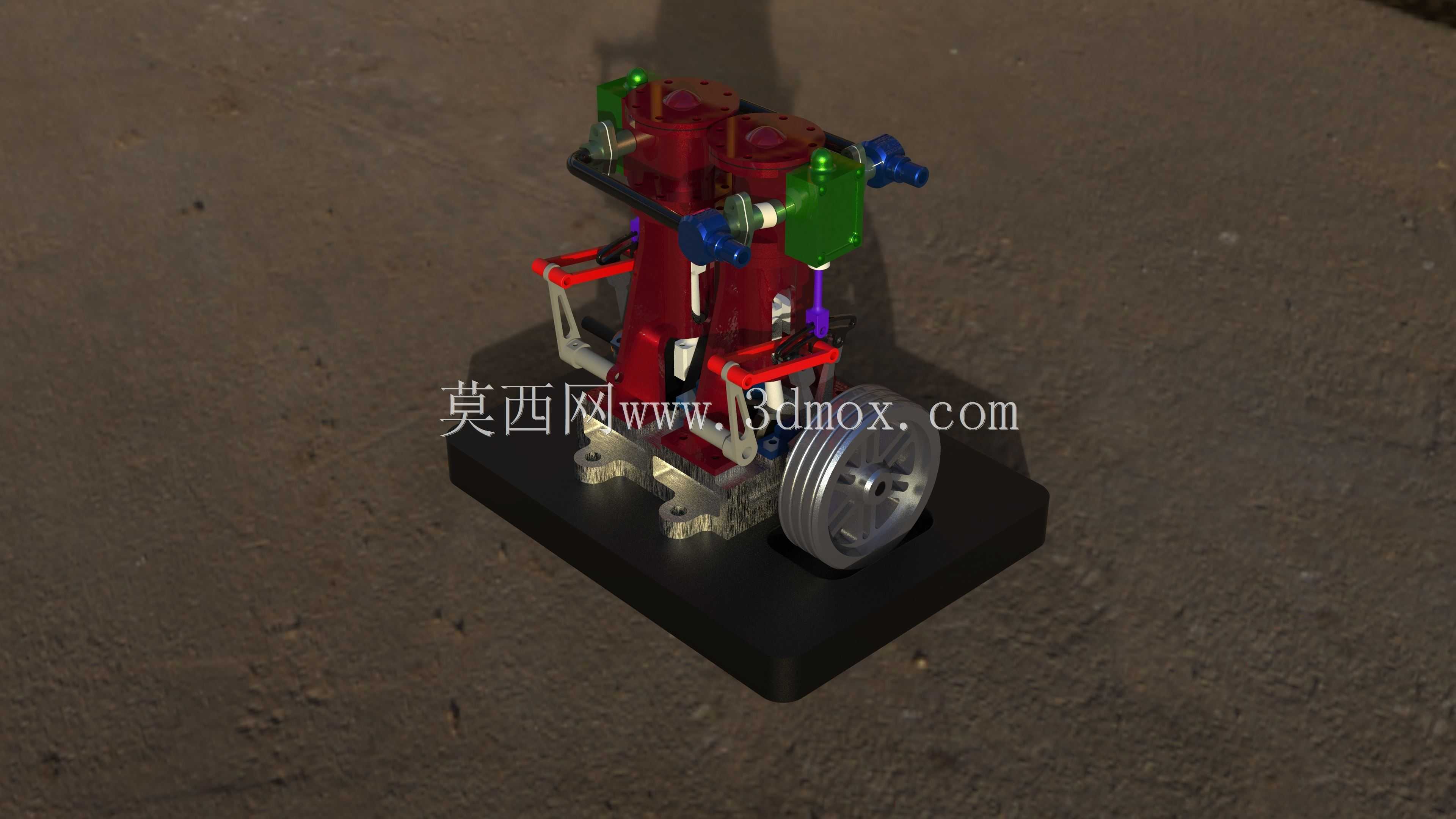

　　这套立式双缸蒸汽动力结构面向小型动力演示、教学实验、复古动力装置改装以及机械传动方案验证场景，核心解决传统单缸蒸汽机输出扭矩波动大、转向单一、低速带载能力不足的问题。整机采用立式双列气缸布局，两个气缸的曲柄相位错开设定，曲轴转动过程中两缸交替进汽做功，相比单缸结构能够大幅降低曲轴死点卡顿概率，输出轴的扭矩连续性更好，在低转速工况下也能维持稳定运转，不需要额外加装大惯量飞轮补偿做功间隙。

　　倒档机构是这套装置的设计核心，通过集成在动力输出侧的滑移齿轮换向组实现转向切换：正向传动时动力经一级减速齿轮直接传递至输出轴，需要反向运转时，拨叉带动滑移齿轮与中间惰轮啮合，改变传动链的齿轮啮合对数，即可在蒸汽进汽方向不变的前提下切换输出轴转向，不需要调整蒸汽管路的进排汽阀逻辑，操作逻辑更简洁，换向响应速度快，适配需要频繁正反转的小型牵引设备、往复作业机构的动力需求。

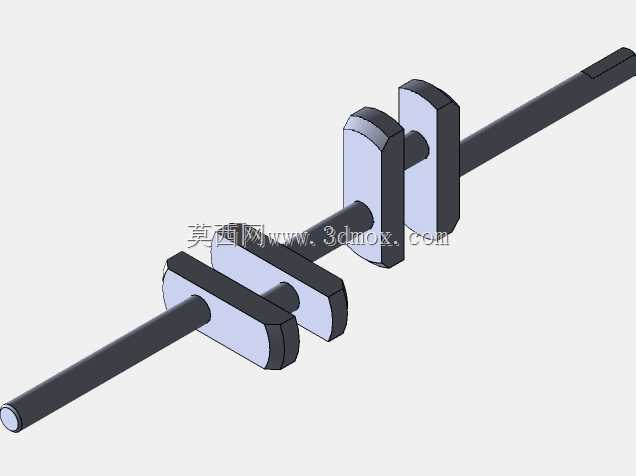

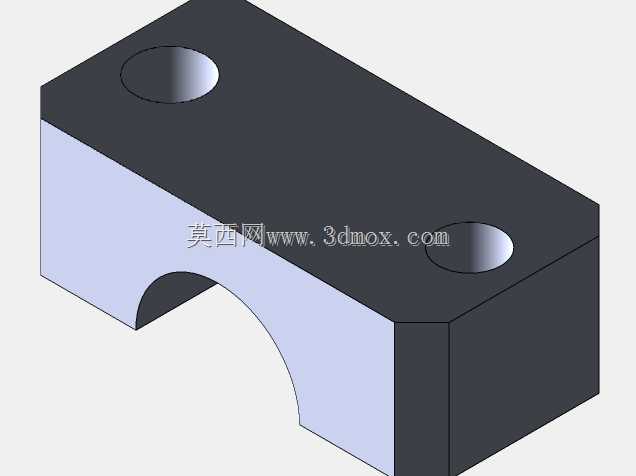

　　设计过程中首先确定气缸的中心距与行程参数，双缸采用对称式布置，缸体轴线与曲轴轴线垂直，活塞连杆组件的运动轨迹在竖直平面内，整体占地面积相比卧式双缸蒸汽机缩小约40%，立式布局也让缸体的润滑油脂能够依靠重力自然回流至曲轴箱，减少卧式结构常见的缸壁偏磨、润滑油淤积问题。曲轴采用整体式偏心轴结构，两个偏心轴颈的相位差按照做功顺序设定，保证进汽阀的开启时序与活塞行程精准匹配，避免两缸做功干涉。

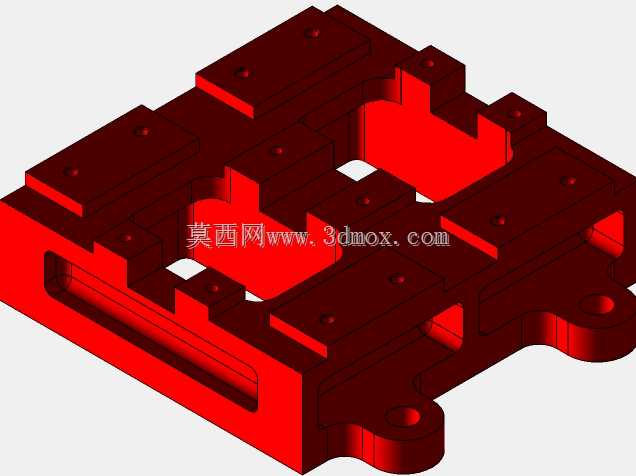

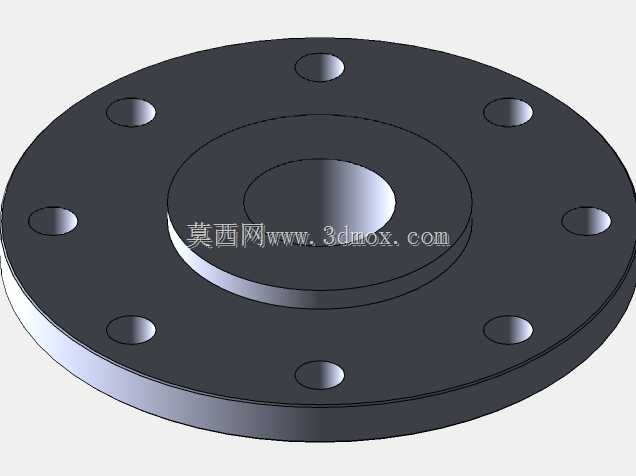

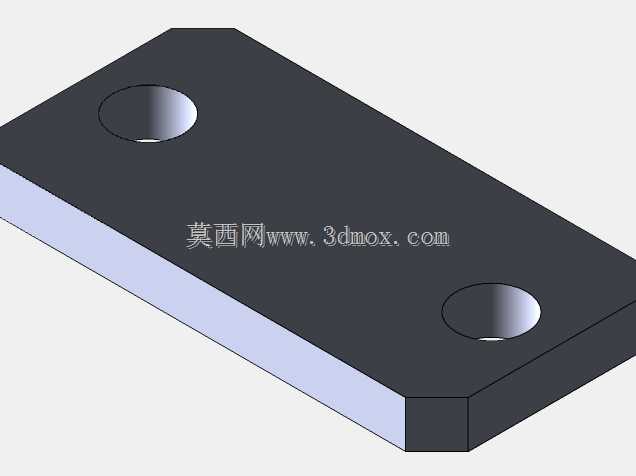

　　安装边界方面，整机底部预留标准化的安装法兰孔位，法兰面的平面度按照传动设备安装要求设计，可直接固定在钢制机架或者实验台面上，输入侧预留蒸汽管路对接接口，输出轴端采用标准平键连接结构，可直接耦合联轴器、带轮或者齿轮组向外输出动力。外形轮廓上所有突出的阀件、操纵手柄均控制在安装基座的投影范围内，没有外伸的干涉结构，设备周边预留操纵空间即可完成倒档切换、进汽量调节的全部操作。进汽管路设置在缸体侧方，与机身的散热筋结构错开，排汽口统一引至机身下部，避免排汽泄漏影响周边传动部件。

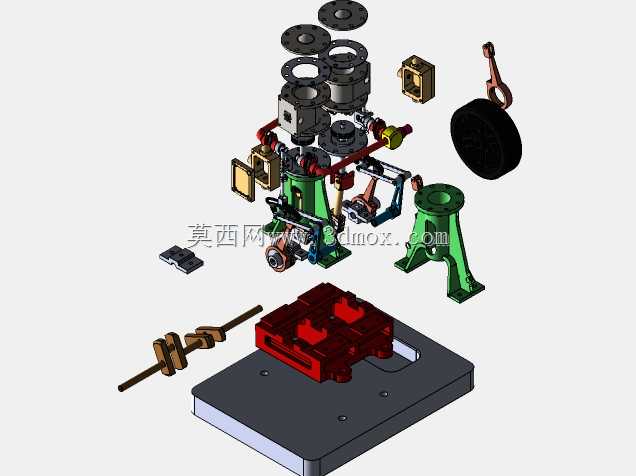

　　结构细节上，倒档拨叉的操纵手柄设置在机身侧方人手易触及的位置，档位设置有定位钢珠，切换到位后能够自动锁止，避免运转过程中齿轮脱档。齿轮啮合侧隙按照低速重载传动的公差设定，换向瞬间的冲击载荷能够通过齿面的接触缓冲，齿轮箱内壁设置储油槽，运转过程中齿轮飞溅的润滑油可以持续润滑啮合齿面与拨叉滑动面。整机的装配逻辑按照模块化拆分，缸盖、活塞组件、曲轴总成、换向齿轮箱均可独立拆装，后期维护更换密封件、磨损齿轮时不需要完全拆解整机，针对教学场景还可以将齿轮箱侧盖设计为透明可视形式，直接观察换向过程中齿轮的啮合状态变化，直观展示机械换向的传动原理。
